插卡型混搭訊號 電視牆拼接+畫面分割+堆疊矩陣處理器

支援 RS232 TCP/IP 集中管理 無縫切換功能

HW02系列

產品 / 拼接/堆疊/分割畫面處理器

混搭訊號模組化矩陣切換器, 內建拼接電視牆+分割畫面處理器
詳細說明
  • 輸入支援 DVI、VGA、CVBS、HDMI、SDI介面.
  • 輸出支援 DVI、HDMI介面.
  • 每片插卡有 4路相同介面.
  • 支援 預覽輸出影像功能.
  • 支援 0秒無縫切換, 切換過程無黑屏困擾,無延遲、即時切換,切換效果更加流暢.

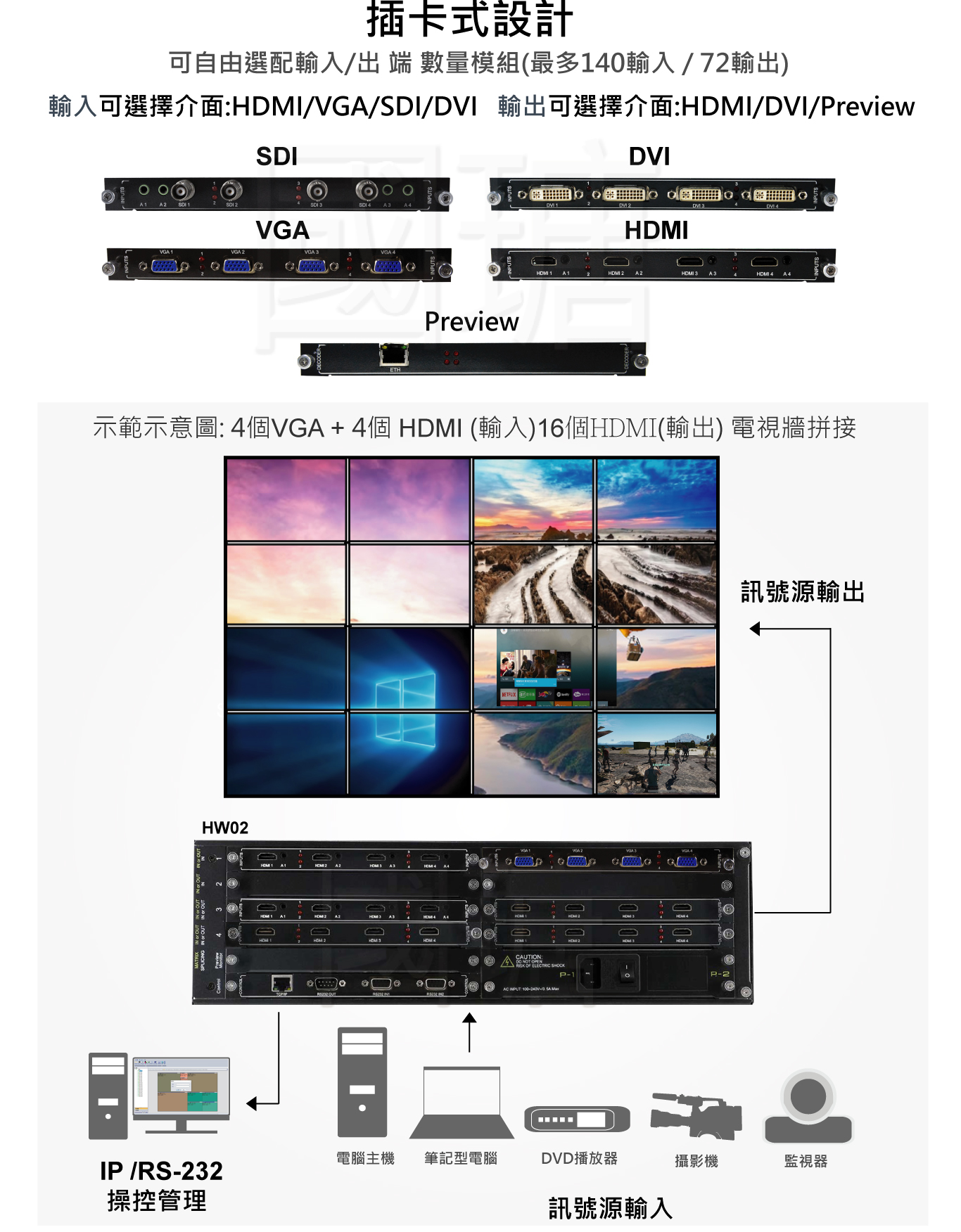

  • 內建 2種插槽: 輸入插槽 / 彈性共用插槽 (輸出入共用).
  • 支援 畫面任意擺放 / 縮放 / 上下疊層影像.
  • 支援 1螢幕顯示 4分割 / 2分割畫面.
  • 支援 對非標準攝影機畫面去黑邊、裁切功能, 呈現標準影像
  • 支援 訊號自動偵測,即時檢測設備的狀態,依指示燈即時判斷設備運行狀態是否正常.
  • 支援 影像邊緣處理技術,解決顯示端在拼接過程中產生的畫面走位問題.
  • 支援 顏色、亮度等設定調整.
  • 斷電場景自動儲存保護、開機自動恢復記憶功能.
  • 權限管理:支援多種用戶權限,如高級用戶、管理員用戶,普通用戶等.
  • 採用模組化設計,更換更加靈活方便,減輕現場的維護工作.
  • 系統採用軍用核心處理晶片,頻寬高達 20Gbps, 支援輸入輸出 1920 X 1200 @60Hz、1920 X 1080 @60HZ解析度,無壓縮無損耗.
  • ESD軍規靜電防護.
  • 支援 電源1+1備援,確保設備 24小時連續運行 (加購).
  • 控制方式: TCP/IP,RS-232
  • 中文集中控制軟體.
  • 支援 19"機架尺寸.

規格

型號 HW02
插槽 彈性擴充最多可接 36片插卡
插卡 每片輸出或 輸入插卡各有 4路相同介面
輸入數 最多 140路輸入
輸出數 最多 72路輸出
VGA卡 VGA輸入卡:4路 VGA輸入,獨立 4LED狀態指示, 自動偵測解析度,R/G/B三色獨立調整,
對比度、亮度、時鐘 和 相位調節,最大解析度1920x1200 60Hz
HDMI卡 HDMI輸入卡:4路 HDMI輸入,獨立 4LED狀態指示, EDID管理 (修改、複製、備份),HDCP內容保護協議, HDMI1.3標準,
最大解析度 1920x1200 60Hz

HDMI輸出卡:4路 HDMI輸出,獨立 4LED狀態指示, 輸出解析度可任意設置,支援 800x600 — 1920x1200 60Hz
DVI卡 DVI輸入卡:4路 DVI輸入,獨立 4LED狀態指示, EDID管理 (修改、複製、備份),HDCP內容保護協議, HDMI1.3標準,
最大解析度 1920x1200 60Hz

DVI輸出卡:4路 DVI輸出,獨立 4LED狀態指示, 輸出解析度可任意設置,支援 800x600 — 1920x1200 60Hz
CVBS卡 CVBS輸入卡:4路 CVBS輸入,BNC母座, 獨立 4LED狀態指示, BNC母座, NTSC/PAL,
支援 色相、飽和度、對比度、亮度和銳度調節, 4H梳狀濾波器及混疊濾波器
SDI卡 SDI輸入卡:4路 3G-SDI輸入,BNC母座, 獨立 4LED狀態指示, 支援 SD-SDI、HD-SDI、3G-SDI格式,最大解析度 1920x1080 60Hz
預覽卡 1 x RJ45 (100M/1000M), 預覽各種類型的輸入卡、輸出卡, 最大顯示更新率 @60Hz
控制卡 1 x RJ45 (10M/100M), 2 x RS-232輸入 (DB9母),1 x RS232輸出 (DB9公)
控制軟體 拼接控制器軟體
控制模式 3 x RS232+ TCP/IP控制方式
電源供應 100 ~ 240VAC,50 / 60Hz,支援 1+1雙電源 (另加購)
尺寸 (長x寬x高) 45.72 x 30 x 13.35cm (3U) / 45.72 x 30 x 26.67cm (6U) / 45.72 x 30 x 53.34cm (12U)

貼心叮嚀

  • 因為具有 EDID自動偵測功能,所以當切換時,會有短暫閃爍偵測的現象,均屬正常反應.
  • 請用合格認證線材連接訊號.
  • 不建議串接 切換 分配 轉換器..未經原廠認證等設備.
  • 為維持品質穩定度, 請使用原廠電源線.
  • 如須搭配其他設備使用, 請務必告知以免造成不相容問題.

包裝內容物

  • 1 X HW02機箱
  • 1 X 電源線
  • 1 X 說明書
