16 螢幕電視牆拼接 + 16×16 矩陣切換
4K 60Hz 全程無損 · 0 秒無黑屏切換 · 五種控制方式，為指揮中心、商業展示中心與大型會議場域而生
CH1610K
產品 / 拼接 / 矩陣 / 畫面處理器
六大技術優勢
二合一訊號處理
單機兼具 16 路 4K 拼接器與 16×16 矩陣切換器，省設備、省空間、省佈線，一台取代兩套系統。
0 秒無黑屏切換
訊號切換無閃爍、無延遲，適合 24 小時不間斷播出的監控中心與展示環境。
4K 60Hz 全規格支援
輸入 / 輸出最高支援 3840×2160 60Hz，相容 HDMI 2.0、HDCP 2.2 / 1.4，向下相容 1080P / 720P。
40 組場景一鍵呼叫
預設最多 40 組顯示配置，一鍵切換整組螢幕佈局，大幅縮短現場操作時間。
五種彈性控制方式
支援遙控器、實體按鍵、TCP/IP、RS-232 及 APP，可無縫整合 Crestron / AMX 等中控系統。
逐埠獨立 EDID 管理
每路輸入端口可單獨設定 EDID，解決多品牌顯示器相容性問題，杜絕黑屏與畫面不滿屏。
為什麼選擇 CH1610K？
▸ 音訊同步輸入 / 獨立輸出
每路輸入端口配備 3.5mm 外部音源輸入，可與 HDMI 背景訊號整合輸出；每路輸出端口亦配備 3.5mm，可直接外接喇叭。
▸ 多種拼接排列自由組合
支援 1×2、1×4、2×2、2×4、2×8、4×4 等多種拼接配置，從小型展示牆到大規模監控牆一機搞定。
▸ 色深與色彩空間完整支援
支援 8 / 10 / 12-bit 色深及 YCbCr、RGB 色彩空間，確保專業級色彩還原品質。
▸ 全球電壓自動適應
電源輸入支援 AC 110V–240V 50/60Hz，無需變壓器即可在全球各地部署使用。
▸ 標準 19 吋機架尺寸

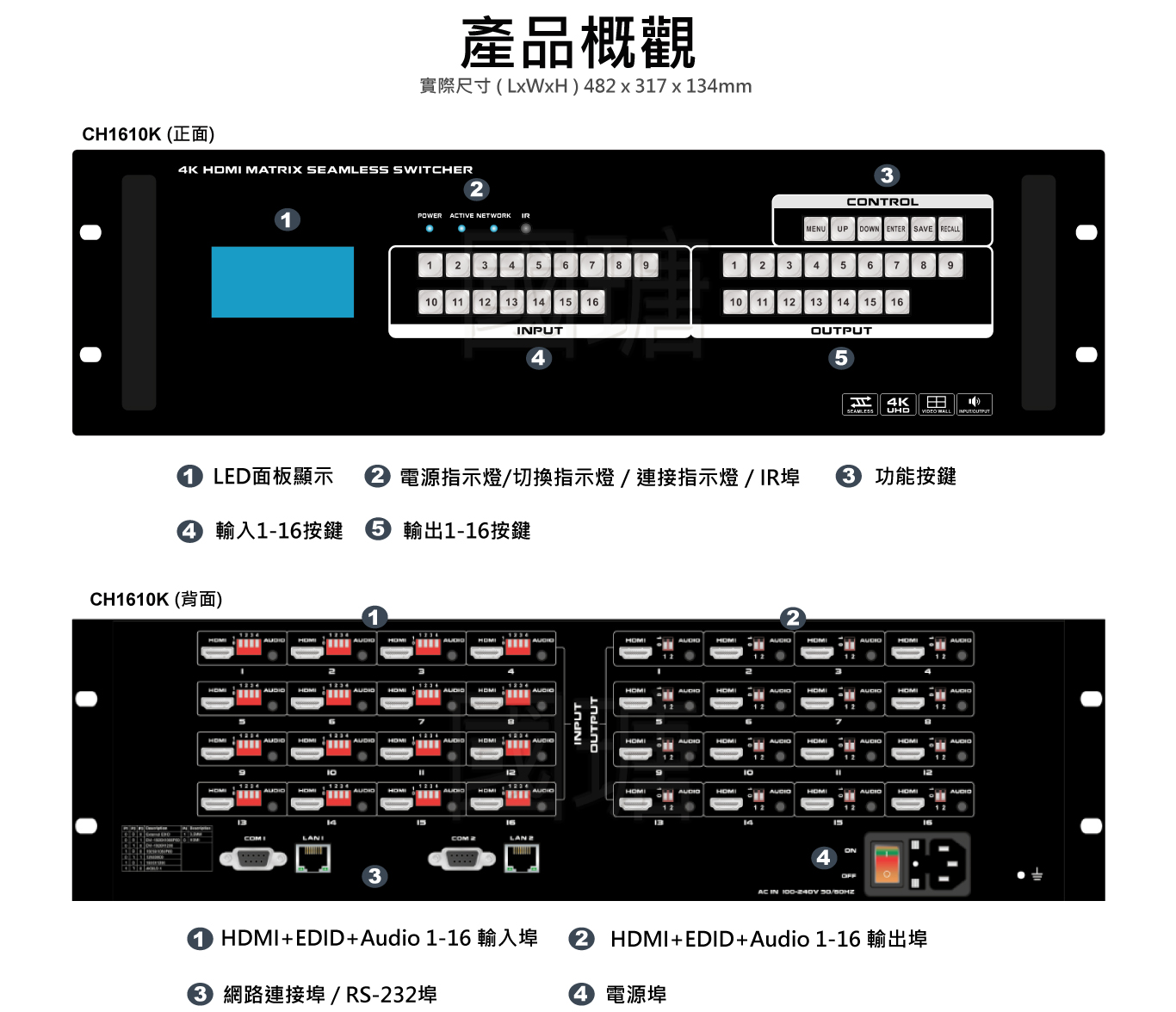

482 × 317 × 134mm 標準機架規格，可直接安裝於既有設備機房或 AV 控制機架。
▸ 台灣製造 · 品質保證
PANIO 國瑭自主研發生產，提供完整的售後技術支援服務，導入前可協助相容性驗證。
詳細功能說明
- 支援最多 16 台螢幕電視牆拼接，可自由組合 1×2 至 4×4 等多種排列配置，適合各種商業與專業展示需求。

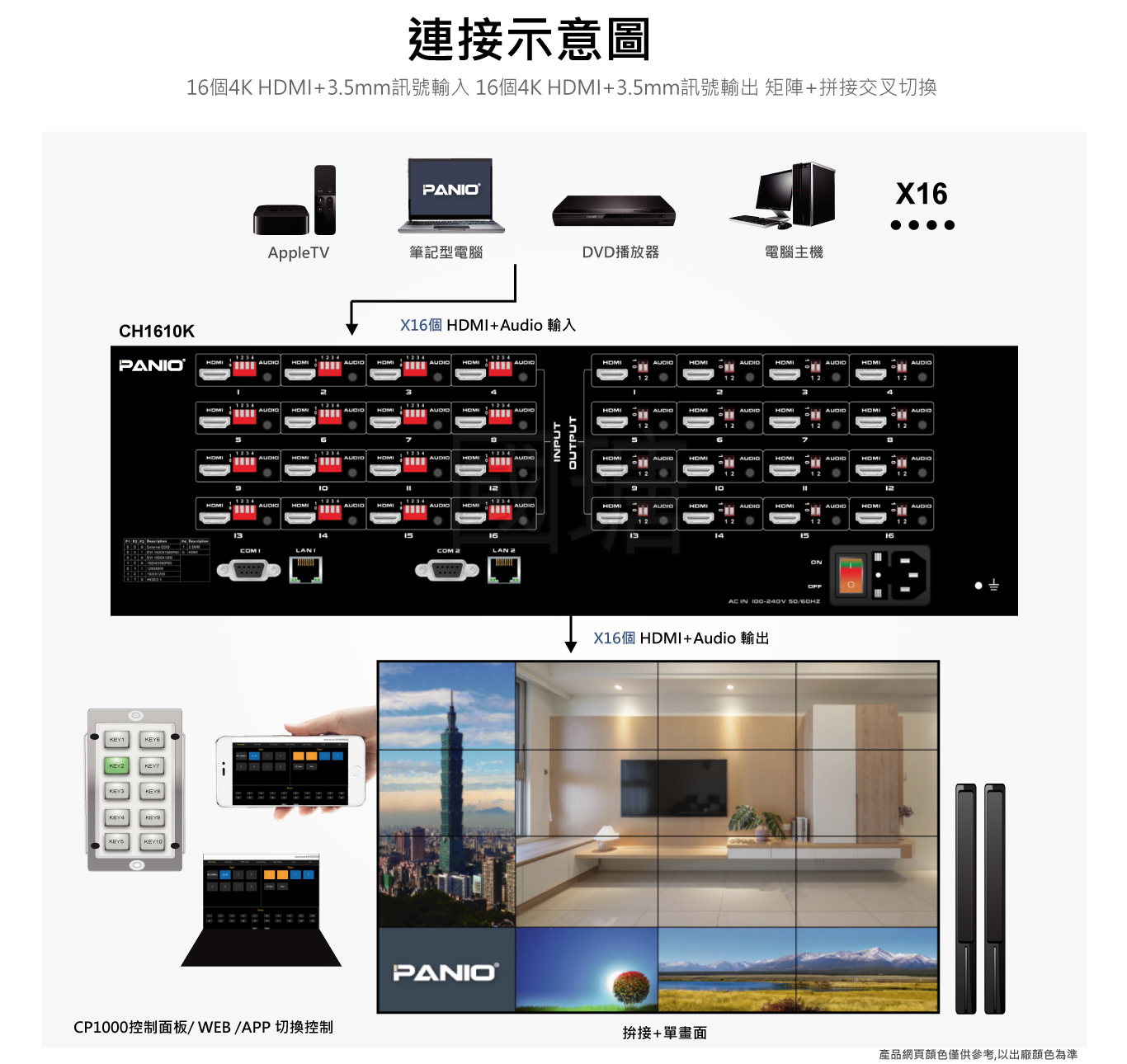

- 16 路 HDMI 輸入 + 16 路 HDMI 輸出，每路同步配備 3.5mm 音訊介面，支援音訊嵌入輸入或獨立分離輸出。
- 輸入解析度最高支援 4K 60Hz（3840×2160），向下相容 1080P / 720P 等標準格式。
- 拼接輸出解析度可選：4K 60Hz、4K 30Hz、1080P、720P、1366×768 60Hz。
- 完整支援 HDMI 2.0、HDCP 2.2 及 HDCP 1.4 版本協定。
- 採 0 秒無黑屏切換技術，切換過程無閃爍、無延遲，適合 24 小時不間斷播出環境。
- 每路輸入端口內建獨立 EDID 手動設定，可針對不同顯示器最佳化解析度與色彩輸出，解決黑屏與畫面不滿屏問題。
- 最多可儲存 40 組顯示場景，支援一鍵快速呼叫，大幅縮短現場操作時間。
- 支援遙控器、實體按鍵、TCP/IP、RS-232 及 APP 等五種控制方式，可整合至 Crestron / AMX 等第三方中控系統。
- 支援色深 8 / 10 / 12-bit，色彩空間涵蓋 YCbCr 及 RGB，確保專業級色彩還原。
哪些場合最需要 CH1610K？
凡是需要多螢幕統一管理、大畫面呈現或即時訊號切換的環境，CH1610K 都能提供穩定且靈活的解決方案。
指揮調度中心
多路訊號即時監控，拼接牆一覽無遺，支援 24 小時連續運作。
商業展示與展覽
震撼視覺體驗，靈活切換展示內容，0 秒切換不中斷觀眾體驗。
教育與校園廣播
課室多螢幕同步或分區獨立顯示，滿足多元教學需求。
零售電視牆
店面廣告動態排版，行銷內容彈性切換，提升品牌視覺衝擊力。
電競與賽事轉播
超低延遲切換確保直播穩定不中斷，多路訊號同時監看。
廣播與媒體製作
專業廣播級訊號管理，多來源切換流暢，適合演播室與 OB 車應用。
完整技術規格
以下列出 CH1610K 的主要規格，完整通訊協定與控制指令請參閱操作說明書。
| 規格項目 | CH1610K |
|---|---|
| 輸入介面 | 16 × HDMI（A 型）、16 × 3.5mm 音訊輸入 |
| 輸出介面 | 16 × HDMI（A 型）、16 × 3.5mm 音訊輸出 |
| 輸入解析度 | 最高 3840×2160 60Hz，向下相容 1080P / 720P |
| 拼接輸出解析度 | 4K 60Hz / 4K 30Hz / 1080P / 720P / 1366×768 60Hz |
| 色深 | 8 / 10 / 12-bit |
| 色彩空間 | YCbCr、RGB |
| HDMI 版本 / 保護協定 | HDMI 2.0、HDCP 2.2 / 1.4 |
| 場景記憶組數 | 最多 40 組 |
| 控制方式 | 遙控器、實體按鍵、TCP/IP、RS-232、APP |
| HDMI 線材建議長度 | 輸入端 + 輸出端合計不超過 10 公尺（超過請搭配 HDMI 延長器） |
| 電源輸入 | AC 110V–240V，50/60Hz（自動切換） |
| 尺寸（長 × 寬 × 高） | 482 × 317 × 134 mm |
| 重量 | 6 kg |
⚠ 部署注意事項
- 請使用通過認證的 4K 60Hz HDMI 線材（建議 Premium High Speed 等級以上），以確保最佳畫質與訊號穩定性。
- 輸入端與輸出端 HDMI 線材各自建議不超過 5 公尺；超過時請搭配 HDMI 延長器，避免訊號衰減。
- 避免在同一訊號路徑中串接過多被動式分配器，以防畫面不穩或失真。
- 如需與第三方中控系統（Crestron / AMX / Extron）整合，請提前告知以確認相容性。
- 遙控器電池需自備（規格：AAA × 2）。
📦 包裝清單
- CH1610K 主機 × 1
- 遙控器 × 1（電池需自備，AAA × 2）
- 電源線 × 1
- 操作說明書 × 1
電視牆拼接器功能比較
CH1610K 與一般拼接器的功能對比，清楚呈現二合一整合優勢。
拼接處理器 vs 矩陣切換器 — 整合前後比較
傳統需要兩台設備，CH1610K 一機整合，大幅降低建置成本與維護複雜度。
