1進4出 4K60Hz 18Gbps HDMI 影音分配器

HDMI 2.0b • 4K@60Hz 4:4:4 • 智慧 EDID 管理 • 工業級 ESD 防護

CH214K_W

產品 / HDMI 分配器 / 1進4出 HDMI 分配器

4K 超高畫質傳輸

支援最高 4K@60Hz (YUV 4:4:4) 解析度與 18Gbps 頻寬，精準還原真實色彩與細膩畫面，提供卓越的視覺體驗。

智慧 EDID 管理

具備獨立 EDID 切換開關：STD 模式固定輸出 1080p 以確保相容性；TV 模式自動偵測並採用顯示設備間的最佳共同解析度。

完整標準規範相容

完全符合 HDMI 2.0b 與 HDCP 2.2 標準，確保與現代訊號源（如藍光播放機、遊戲主機）及 4K 顯示器之間的無縫銜接。

工業級 ESD 靜電防護

內建強效 ESD 保護裝置（±8kV 空氣放電，±4kV 接觸放電），有效防止各種環境中的靜電干擾導致設備損壞。

堅固耐用金屬外殼

採用高品質金屬機殼，散熱性佳並能保護內部組件，適合數位看板或會議室等需要 24/7 長時間穩定運行的環境。

CH214K_W 1進4出 4K60 HDMI 分配器

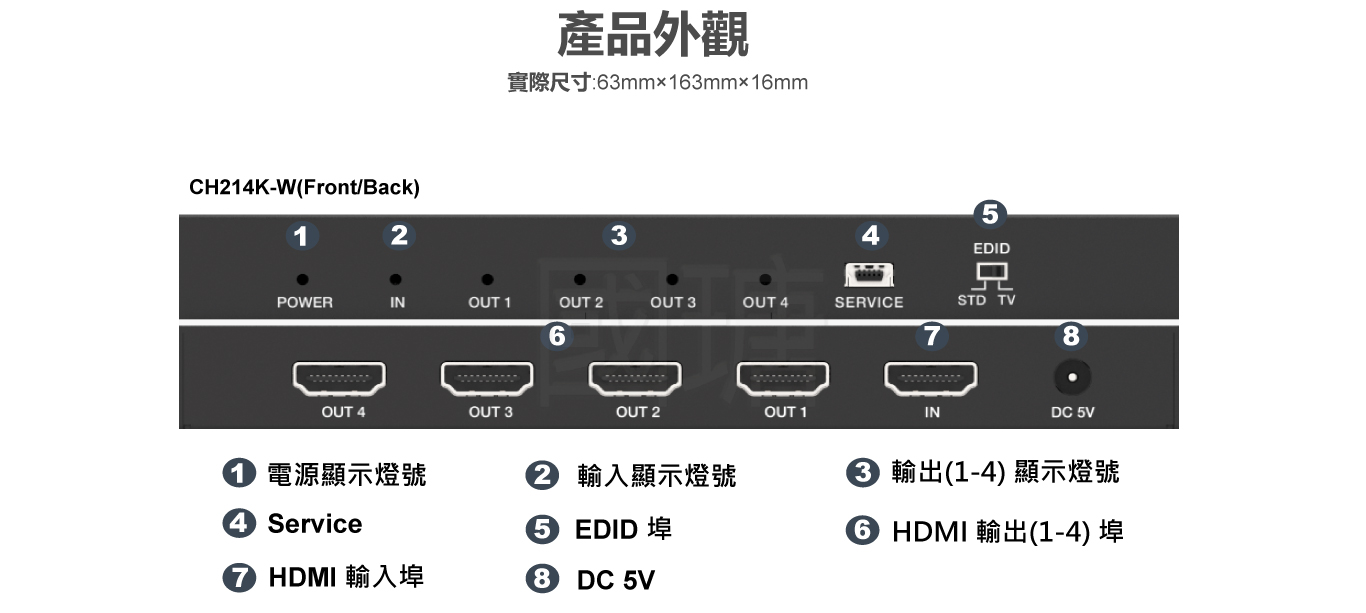

CH214K_W 1進4出 4K60 HDMI 分配器背面
詳細說明
  • 同步將 1 組 HDMI 訊號來源分配至 4 台 HDMI 顯示設備，訊號不失真。
  • 支援 VESA 模式影像格式，最高達 QSXGA@60Hz 以及 3D 幀連續影像。
  • 相容高音質音訊格式：LPCM 7.1CH、Dolby TrueHD 以及 DTS-HD Master Audio。
  • 具備電源、輸入與 4 組輸出埠的專屬 LED 指示燈，方便即時檢查運作狀態。
  • 內建 Micro USB 服務埠，專供未來韌體升級使用。
  • 超薄型設計（深度僅 63mm），方便在狹小空間內靈活安裝。

規格

型號 CH214K_W
規範相容 HDMI 2.0b, HDCP 2.2
影像頻寬 18Gbps / 600MHz
最大解析度 4K2K@60Hz (YCbCr 4:4:4)
色彩空間 RGB, YCbCr 4:4:4, YCbCr 4:2:2
輸入介面 1 × HDMI Type A (19-pin 母頭)
輸出介面 4 × HDMI Type A (19-pin 母頭)
音訊支援 LPCM 7.1CH, Dolby TrueHD, DTS-HD Master Audio
ESD 防護 ±8kV (空氣放電), ±4kV (接觸放電)
電源消耗 2W (最大)
尺寸 163 mm (寬) × 63 mm (深) × 16 mm (高)
重量 260g

貼心叮嚀

  • 請使用經認證的 Premium High Speed HDMI 線材，以確保 4K@60Hz 的最佳傳輸品質。
  • 請勿在設備開機狀態下熱插拔 HDMI 線材，以避免電路受損。
  • 連接的 HDMI 線材（輸入+輸出）總長度限制為 10 公尺。
  • 請僅使用隨附的 DC 5V/1A 電源變壓器，以維持運作穩定性。
  • 若無畫面輸出，請嘗試將 EDID 切換至 "STD" 模式以排除解析度不相容問題。

包裝內容物

  • 1 × CH214K_W 1進4出 HDMI 分配器
  • 1 × DC 5V/1A 電源變壓器
  • 1 × 操作說明書
