4K60Hz 4x4矩陣式拼接電視牆控制器

支援 4螢幕拼接 4分割畫面 快速切功能

CH4432

產品 / 拼接/堆疊/分割畫面處理器

4x4矩陣切換器, 內建拼接電視牆+分割畫面處理器
4x4矩陣切換器, 內建拼接電視牆+分割畫面處理器
詳細說明

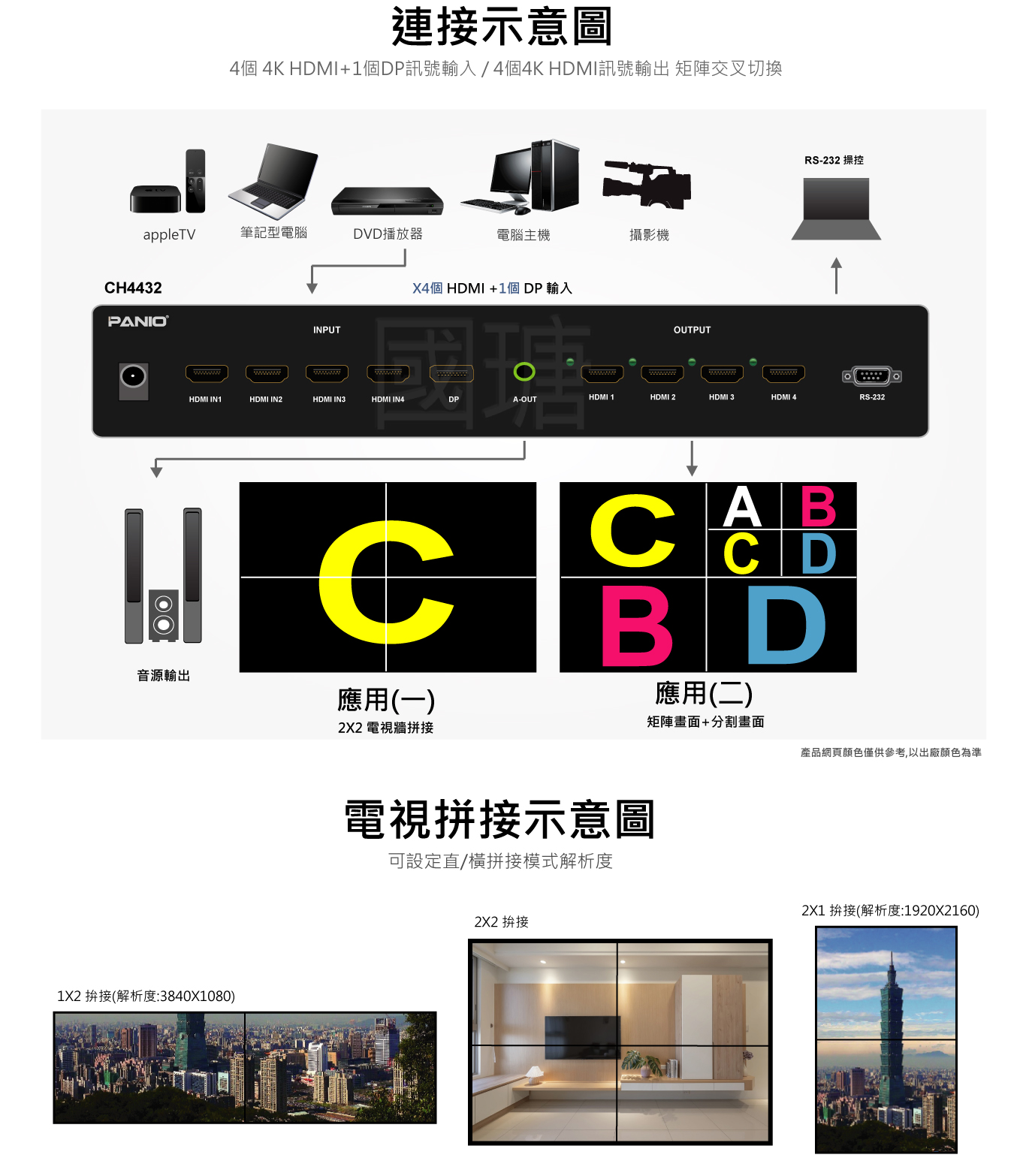

  • 拼接模式支援常規 1x2, 2x1, 2x2, 1x3, 3x1, 1x4, 4x1拼接. (直立式拼接需透過電腦或旋轉器處理)
  • 支援 1 x HDMI2.0, 3 x HDMI1.4, 1 x DP1.2 (DP僅用於拼接模式) 5路輸入, 最高支援 4K 60HZ, 向下相容.
  • 在拼接模式下可設定輸出解析度: 1024x768 60HZ, 1280 x 800 60HZ, 1280 x 720 60HZ, 1920 x 1080 60HZ, 1920 x 1200 60HZ, 輸出解析度可切換.
  • 矩陣切換模式下輸出解析度: 1920 x 1080 60HZ.
  • 矩陣切換模式下支援 0秒無縫切換, 切換過程無黑屏困擾,無延遲、即時切換,切換效果更加流暢.
  • 矩陣切換模式下支援預覽功能, 可選擇其中一路電視呈現 4種訊號分割畫面.

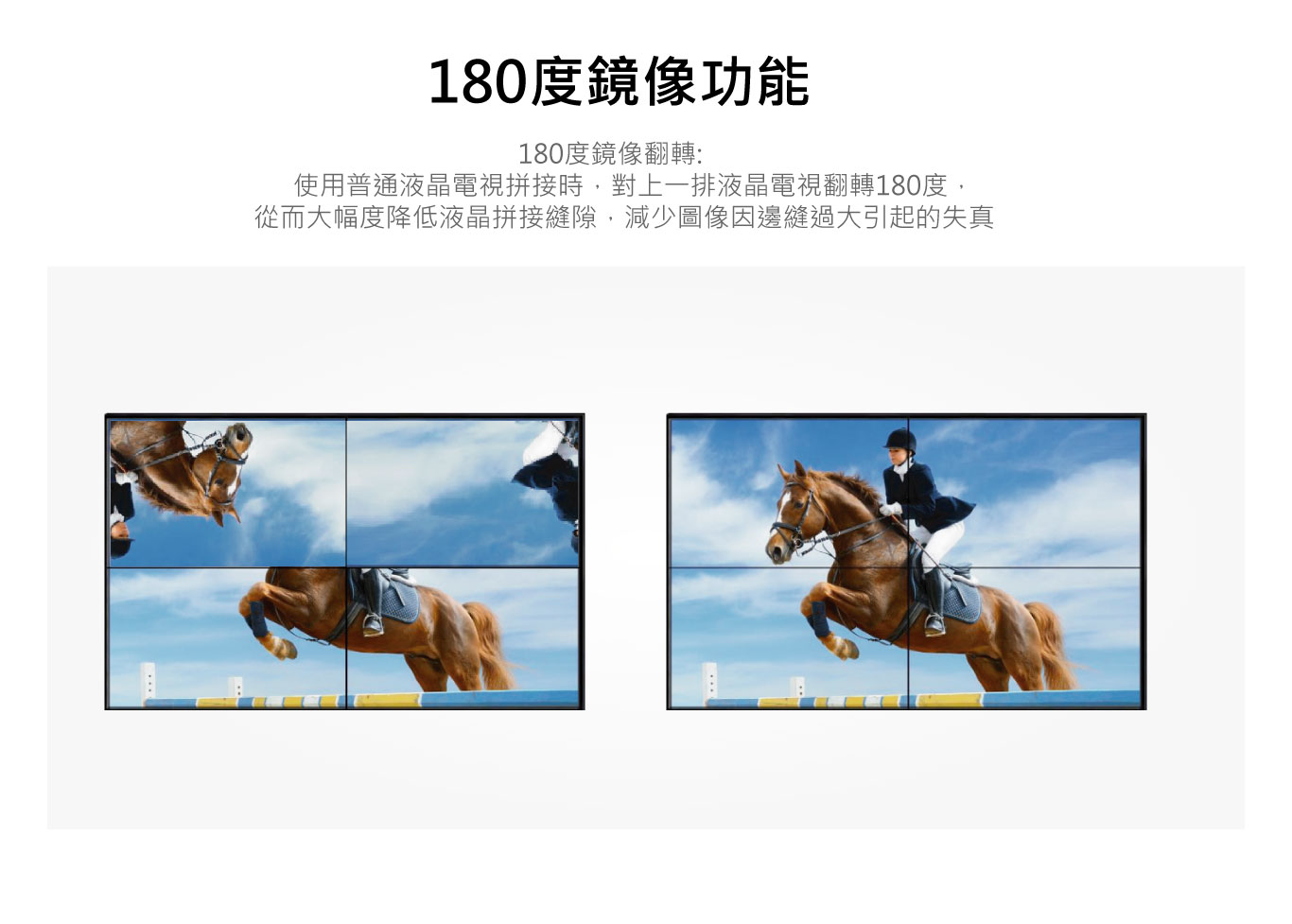

  • 支援 任一顯示畫面 180度旋轉功能, 電視牆上層顯示器可倒放.
  • 支援 影像邊緣處理技術, 解決顯示端在拼接過程中產生的畫面走位問題.
  • 支援 音頻解嵌, 3.5mm聲音獨立輸出.
  • 控制方式: 遙控器, RS-232, 按鍵.

規格

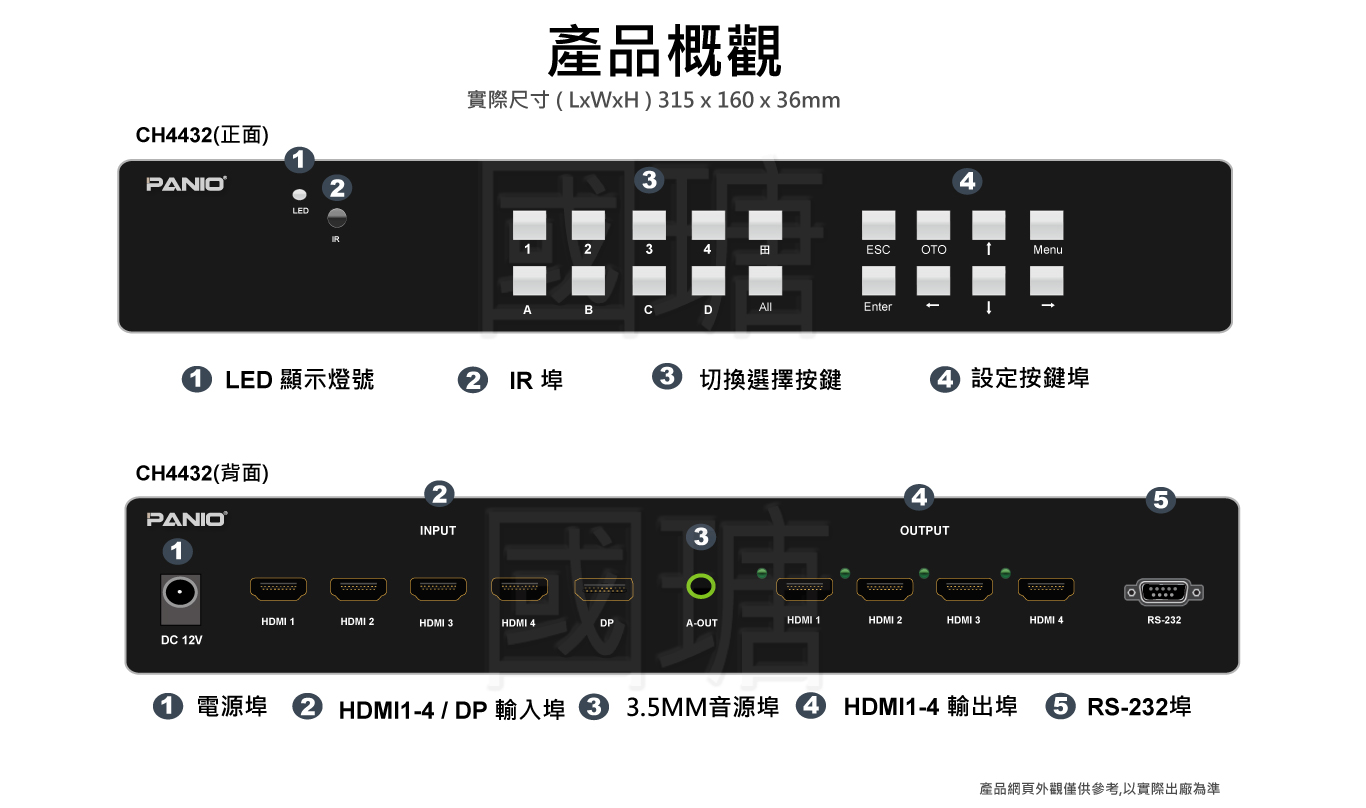

型號 CH4432
輸入介面 1 x HDMI2.0, 3 x HDMI1.4, 1 x DP1.2(僅用於拼接模式)
輸出介面 4 x HDMI, 1 x 3.5mm
輸入解析度 支援 2路 3840x2160 60Hz 4K 60Hz, 3路 3840x2160 30Hz 4K 30Hz
拼接輸出解析度 任選輸出解析度: 1024x768 60HZ, 1280 x 800 60HZ, 1280 x 720 60HZ, 1920 x 1080 60HZ, 1920 x 1200 60HZ
矩陣輸出解析度 任選輸出解析度: 1920 x 1080 60HZ
色彩深度 24bit, 1677萬色
控制方法 遙控器, RS-232, 按鍵
預覽功能 4路訊號源畫面同步於任一電視成 4分割畫面同步顯示 (在矩陣切換功能下作業)
電源供應 DC 12V / 1A
尺寸 (長x寬x高) 315 x 160 x 36mm
重量 1.2Kg

貼心叮嚀

  • 如需旋轉 90 270度, 請另購旋轉器, 或使用電腦輸出畫面.
  • 請用合格認證線材連接訊號.
  • 不建議串接 切換 分配 轉換器..未經原廠認證等設備.
  • 為維持品質穩定度, 請使用原廠變壓器.
  • 基於運送安全考量,遙控器均不提供電池.
  • 如須搭配其他設備使用, 請務必告知以免造成不相容問題.

包裝內容物

  • 1 X CH4432
  • 1 X 12V 1A 變壓器
  • 1 X RS-232 線材
  • 1 X 說明書
