第五代影像處理晶片
新一代核心整合矩陣、拼接與分割運算，讓多功能模式切換及 4K60 影像處理集中於單一平台。
第五代影像處理晶片
4×4 4K60 三合一無縫影音處理器
電視牆拼接器 × HDMI 矩陣切換器 × 多畫面分割器
4K@60Hz 4:4:4・18Gbps・0 秒無縫切換・9 種拼接・12 種分割・音訊獨立輸出・中文 Web GUI
PANIO CH4440K
產品重點摘要
CH4440K 是什麼？一台完成三種專業影音工作
CH4440K 是 PANIO 採用第五代影像處理晶片打造的 4 進 4 出 4K60 HDMI 影音處理器。它將電視牆拼接器、矩陣切換器及多畫面分割器整合於單一機身，並提供 0 秒無縫切換、每路輸出解析度調整、音訊獨立輸出及多種中央控制方式，適合控制室、會議中心、展示空間、展演場館與數位看板系統。
- 核心平台
- 第五代影像處理晶片
- 輸入／輸出
- 4×4 HDMI 2.0
- 最高畫質
- 4K60 4:4:4／18Gbps
- 切換速度
- 0 秒無縫切換
- 電視牆模式
- 內建 9 種
- 分割畫面模式
- 內建 12 種
- 音訊輸出
- 平衡 L/R＋光纖 S/PDIF
- 控制介面
- RS-232／TCP/IP／Web GUI
第五代核心優勢
六大專業影音處理能力
4K60 4:4:4 真 4K 畫質
支援最高 3840×2160@60Hz、YCbCr 4:4:4 與 18Gbps 頻寬，呈現清晰文字、細膩色彩與流暢動態影像。
0 秒無黑屏無縫切換
切換不同 HDMI 訊號源時快速顯示，降低黑屏與等待時間，適合簡報、監控、導播及現場展示。
9 種電視牆拼接模式
支援 2×2、2×1、1×2、1×3、1×4、3×1、4×1 等配置，並可進行手動修邊與畫面鏡像。
12 種多畫面分割模式
內建四分割、三分割、1 大 3 小、1 大 2 小及子母畫面，並可調整畫面位置、大小及上下疊層。
多介面控制與系統整合
支援面板按鍵、遙控器、RS-232、TCP/IP 與中文 Web GUI，可搭配中控系統進行集中管理。
三合一功能
MODE 01
MODE 02
MODE 03

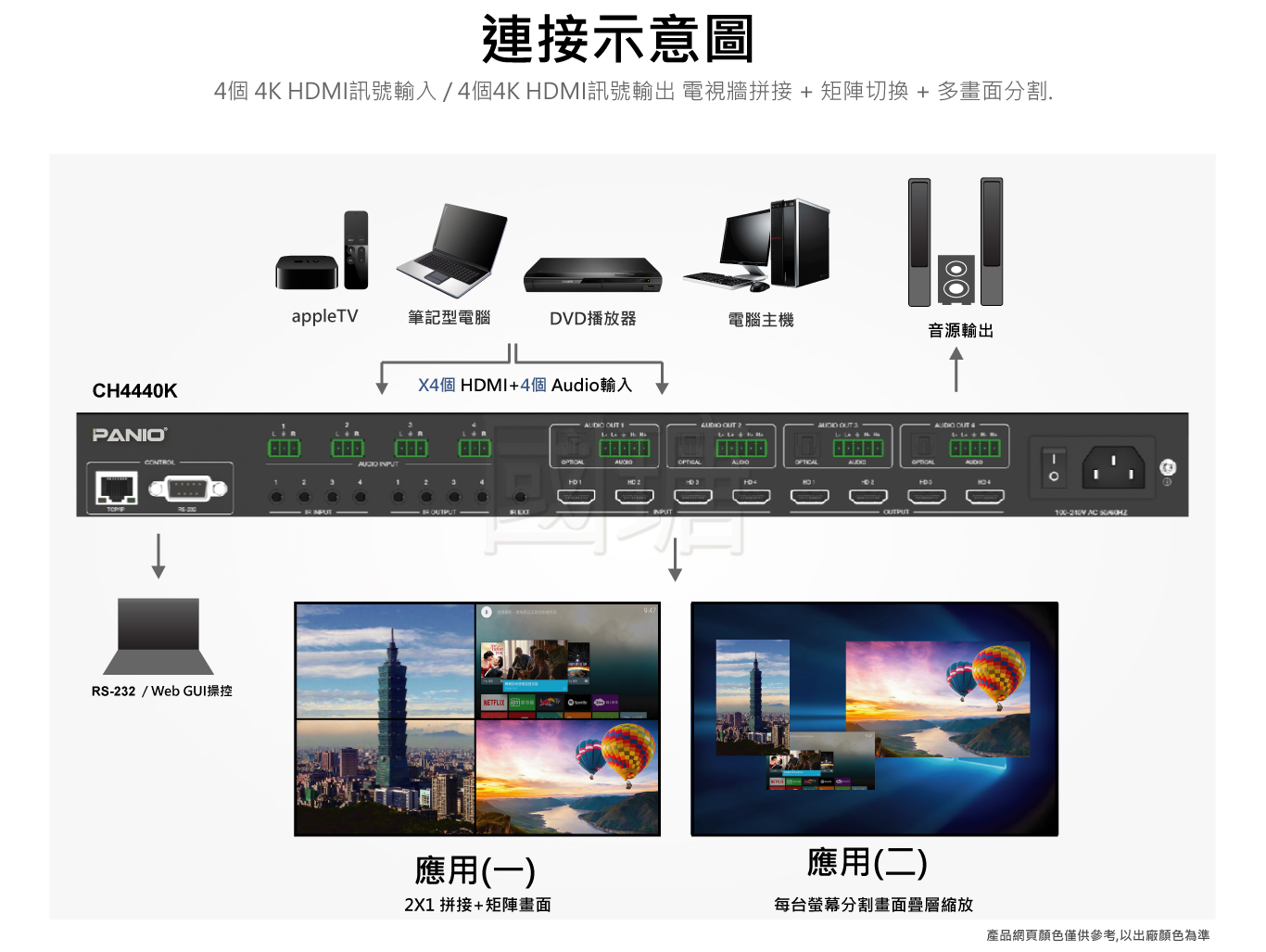

電視牆拼接器＋矩陣切換器＋多畫面分割器
依不同場域需求選擇工作模式，讓同一台 CH4440K 同時肩負多種專業影像處理任務，降低設備數量、接線複雜度與系統整合成本。
電視牆拼接器
將單一 HDMI 訊號放大至多台顯示器，打造大型電視牆；亦可進行拼接畫面與獨立畫面同步配置。
- 內建 9 種電視牆模式
- 支援 2×2、1×4、4×1 等排列
- 支援手動修邊與畫面鏡像
4×4 HDMI 矩陣切換器
任一輸入可指定至任一輸出，四台訊源與四台顯示器可彈性路由，並支援 0 秒無縫切換。
- 4 路 HDMI 輸入／4 路 HDMI 輸出
- 每路輸出可獨立開啟或關閉
- 每路輸出可調整解析度與 HDCP
多畫面分割器
將多路 HDMI 訊號整合至單一顯示畫面，適合監控、指揮中心、會議比較及多來源資訊展示。
- 內建 12 種分割模式
- 支援四分割、三分割、子母畫面
- 可調整位置、縮放與疊層順序
模式提醒：多畫面分割模式無法與電視牆拼接或一般矩陣切換模式同時存在；請依實際應用場景切換工作模式。
工程整合優勢
為什麼選擇第五代 CH4440K？
▸ 每路輸出獨立解析度
每個輸出端最高可選擇 16 種解析度，便於同時連接不同原生解析度的顯示器。
▸ 每路輸出獨立 HDCP
可依不同訊源與顯示設備需求手動調整各輸出端 HDCP 版本，提高整合彈性。
▸ 音訊可跟隨輸入或輸出
音訊路由可指定跟隨輸入端或輸出端，並提供平衡 L/R 與光纖 S/PDIF 獨立輸出。
▸ 18 組 EDID 管理
內建 18 種 EDID 選項，可因應播放器、電腦、顯示器與音訊設備之間的相容需求。
▸ CEC 裝置控制
支援 CEC 功能，可與相容的 HDMI 顯示設備或訊源進行控制整合。
▸ 固定 IP 或 DHCP
網路控制可採固定 IP 或 DHCP，搭配中文 Web GUI，方便工程設定與日常管理。
完整能力
CH4440K 詳細功能說明
- 採用第五代影像處理晶片，整合 4×4 HDMI 矩陣切換、電視牆拼接與多畫面分割三大功能。
- 4 路 HDMI 2.0 輸入與 4 路 HDMI 2.0 輸出，任一輸入訊號可彈性指定至任一輸出。
- 最高支援 4K2K@60Hz、YCbCr 4:4:4 與 18Gbps 影音頻寬，向下相容多種常用解析度。
- 切換訊號源時支援 0 秒無黑屏快速顯示，降低一般切換器常見的黑屏等待。

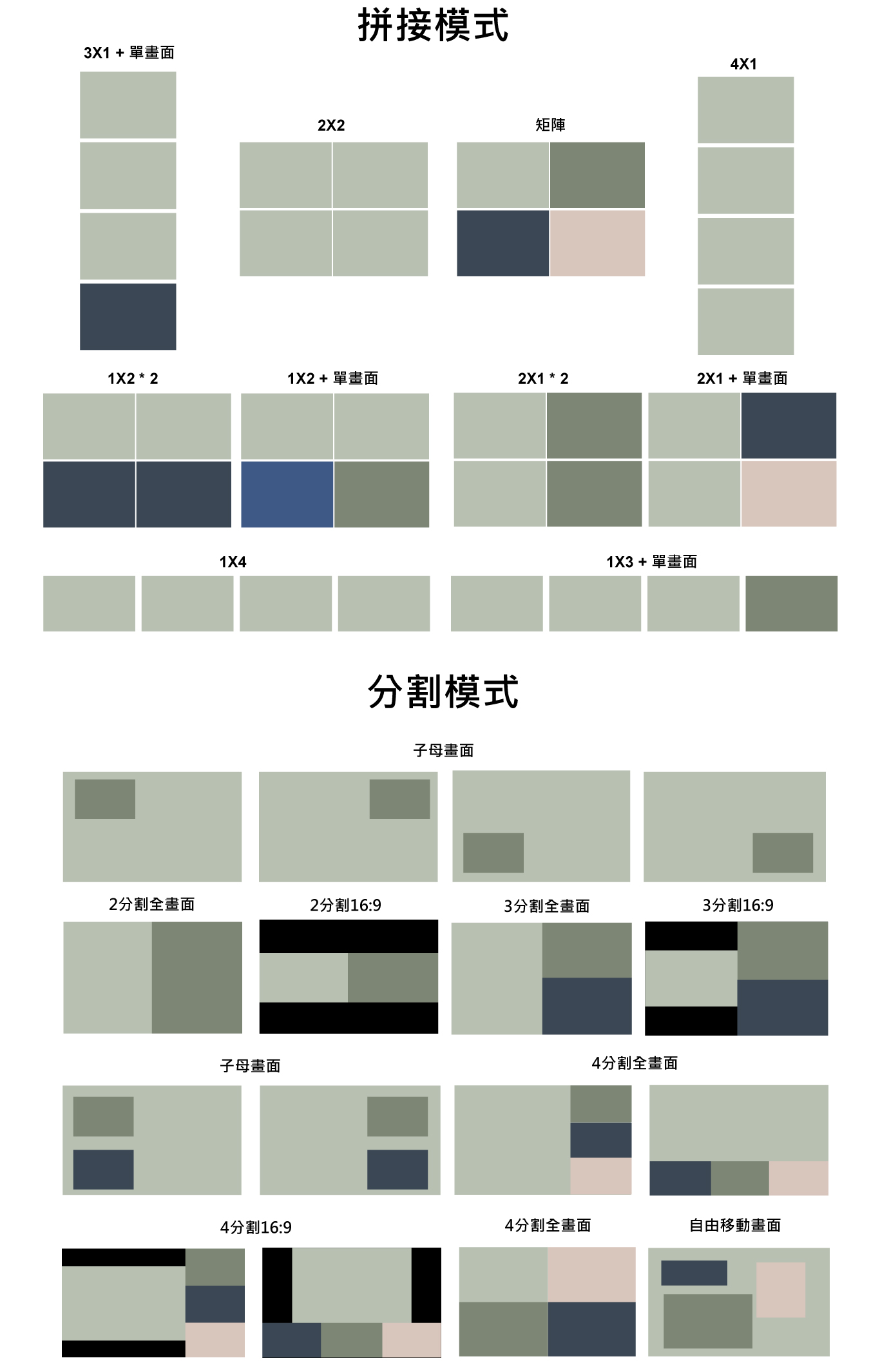

- 內建 9 種電視牆模式：2×2、兩組 2×1、單組 2×1、兩組 1×2、單組 1×2、1×3、1×4、3×1、4×1。
- 內建 12 種多畫面分割模式，包括四分割、三分割、1 大 3 小、1 大 2 小與子母畫面等。
- 分割畫面模式可調整影像位置、縮放比例與上下疊層，因應不同監看與展示版面。
- 支援拼接畫面與單獨畫面同步，例如 1×2 拼接搭配另外兩台獨立顯示器。
- 每個輸出端支援最高 16 種解析度，可降低不同顯示器解析度造成的顯示問題。
- 每個輸出端可獨立設定 HDCP 版本、鏡像、顯示開啟或關閉。
- 音訊可設定跟隨輸入端或輸出端，並提供 4 組平衡 L/R 與 4 組光纖 S/PDIF 輸出。
- 內建 18 種 EDID，支援 HDMI 2.0、HDCP 2.2、DVI 1.0 與 CEC。
- 支援 LPCM、Dolby Digital／Plus／EX、Dolby TrueHD、DTS、DTS-EX、DTS-96/24、DTS High Resolution 與 DTS-HD Master Audio。
- 支援前面板按鍵、紅外線遙控器、RS-232、TCP/IP 與中文 Web GUI 控制。
- 網路設定支援固定 IP 與 DHCP，方便單機操作、機房管理與中央控制系統整合。
應用場景
哪些場合最需要 CH4440K？
當專案同時需要多訊源切換、電視牆拼接、多畫面監看或不黑屏快速切換時，CH4440K 可用單一設備完成核心影像處理。
控制室與監控中心
切換多台主機畫面，並以多分割方式集中監看不同訊號來源。
企業會議與簡報
多台簡報主機快速切換至不同螢幕，降低切換黑屏造成的會議中斷。
電視牆與大型顯示
建立 2×2、1×4、4×1 等電視牆，並透過修邊改善螢幕邊框造成的畫面落差。
商場展場與數位看板
依展示內容切換拼接、獨立顯示或多畫面版型，增加視覺呈現彈性。
直播、導播與製播
以無縫切換及多畫面預覽能力處理不同影音來源，提升現場操作效率。
教育與訓練中心
將教材、攝影機與電腦畫面切換至不同顯示區域，支援多元教學配置。
技術資料
CH4440K 完整技術規格
以下為 CH4440K 第五代 4×4 4K60 三合一無縫影音處理器主要規格。實際相容性仍會受到訊源、顯示器、EDID、HDCP 及線材品質影響。
| 規格項目 | CH4440K |
|---|---|
| 產品類型 | 第五代 4×4 4K60 HDMI 矩陣切換器／電視牆拼接器／多畫面分割器 |
| 輸入介面 | HDMI × 4、類比音訊 L/R × 4、IR × 4 |
| 輸出介面 | HDMI × 4、平衡音訊 L/R × 4、光纖 S/PDIF × 4、IR × 4 |
| 最高解析度 | 4K2K@60Hz，並支援 480i 至 1080p 50/60Hz、4K2K@24/30Hz |
| 電視牆模式 | 9 種：2×2、2×1、1×2、1×3、1×4、3×1、4×1 等配置 |
| 多畫面模式 | 12 種：四分割、三分割、1 大 3 小、1 大 2 小、子母畫面等 |
| 切換方式 | 0 秒無黑屏無縫切換 |
| HDMI 標準 | HDMI 2.0、HDCP 2.2、DVI 1.0 |
| 影音頻寬 | 18Gbps |
| 色彩空間 | RGB、YCbCr 4:4:4／4:2:2／4:2:0 |
| 色深 | 8-bit、10-bit、12-bit |
| 輸出解析度管理 | 每個輸出端最高支援 16 種解析度選擇 |
| EDID | 內建 18 種 EDID 選項 |
| 音訊路由 | 可設定音訊跟隨輸入端或輸出端 |
| HDMI 音訊格式 | LPCM、Dolby Digital／Plus／EX、Dolby TrueHD、DTS、DTS-EX、DTS-96/24、DTS High Resolution、DTS-HD Master Audio |
| 其他影像功能 | 輸出鏡像、輸出開啟／關閉、手動修邊、畫面位置／縮放／疊層調整 |
| CEC | 支援 |
| 網路設定 | 固定 IP 或 DHCP |
| 控制方式 | 前面板按鍵、紅外線遙控器、RS-232、TCP/IP、中文 Web GUI |
| ESD 保護 | 人體放電模式：±8kV 空氣放電、±4kV 接觸放電 |
| HDMI 線材建議 | 建議使用合格 HDMI 2.0 線材；28AWG 最長約 5 公尺，較長距離建議搭配影音延長器 |
| 電源供應 | AC 100–240V 50/60Hz 輸入；DC 12V／2.5A 輸出 |
| 最大耗電量 | 25W |
| 尺寸（寬 × 深 × 高） | 440 × 203 × 44 mm |
| 重量 | 2.55 kg |
FAQ
CH4440K 常見問題
CH4440K 是什麼產品？
CH4440K 是採用第五代影像處理晶片的 4×4 4K60 三合一影音處理器，一台同時整合 HDMI 矩陣切換、電視牆拼接及多畫面分割功能。
CH4440K 是否支援無縫切換？
支援。切換 HDMI 訊號源時可達到 0 秒快速顯示，減少黑屏與等待時間，適合會議、控制室、導播及現場展示。
CH4440K 支援哪些電視牆拼接模式？
內建 9 種電視牆模式，包括 2×2、2×1、1×2、1×3、1×4、3×1、4×1 等配置，並支援手動修邊。
CH4440K 有多少種多畫面分割模式？
內建 12 種分割模式，包含四分割、三分割、1 大 3 小、1 大 2 小及子母畫面等，也可調整畫面位置、大小與疊層。
多畫面分割能否與電視牆拼接同時使用？
不能。多畫面分割模式無法與電視牆拼接或一般矩陣切換模式同時存在，使用時需依實際場景切換工作模式。
CH4440K 有哪些控制方式？
可透過前面板按鍵、紅外線遙控器、RS-232、TCP/IP 及中文 Web GUI 操作，便於單機控制與中央控制系統整合。
⚠ 使用與部署注意事項
- 請使用通過認證且品質良好的 HDMI 2.0 線材，以維持 4K60 訊號穩定。
- 首次測試請先以短 HDMI 線進行訊源 → CH4440K → 顯示器的一對一連接，避免同時串接第三方切換器、分配器或轉換器。
- 多畫面分割模式無法與電視牆拼接或一般矩陣切換模式同時存在。
- 如需搭配延長器、轉換器、中控主機或不同解析度顯示器，建議先確認整體系統相容性。
- 為維持產品穩定度，請使用原廠認證電源供應器。
- 基於運送安全考量，遙控器不附電池。
📦 包裝內容物
- CH4440K 主機 × 1
- 紅外線遙控器（不含電池）× 1
- DC 12V／2.5A 電源供應器 × 1
- 3-pin Phoenix 端子 × 8
- IR 連接線 × 9
- 機架安裝配件 × 2
- 操作說明書 × 1
