1進 4出 HDMI影音訊號 同步分配 + 延長器- 傳送端

支援延伸 50米遠距離, 雙向 IR

CH504

產品 / 矩陣/切換/分配 HDMI延長器

網路線材傳輸

透過一條 Cat5e/6 (8芯)網路線傳輸，最遠可傳送 50公尺距離, 解析度達 1080P及支援 3D.

訊號延長+ 同步分配

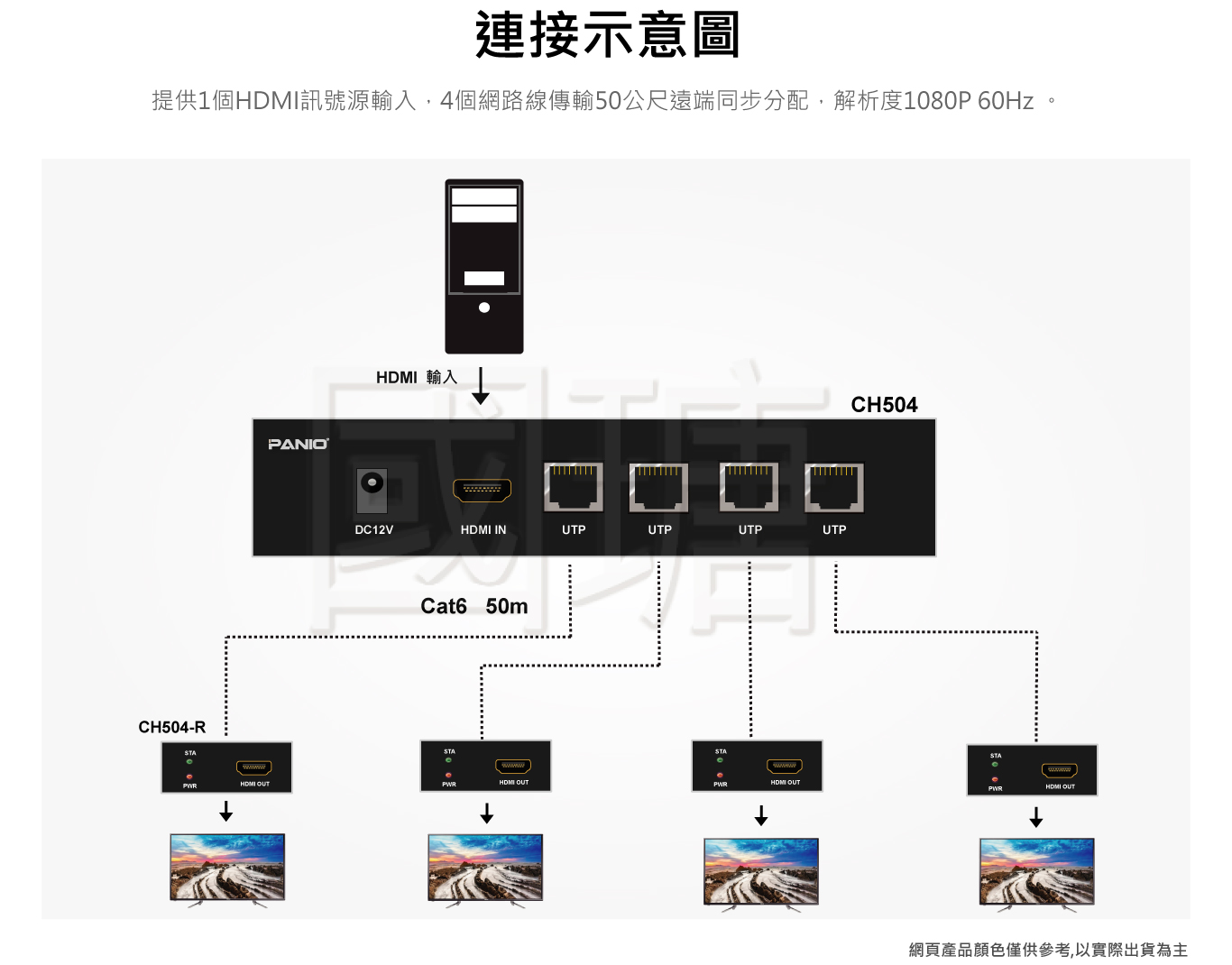

一機多用途, 輕鬆 DIY達到高清訊號延長 + 遠端 4台螢幕同步分配顯示.

支援雙向 IR延伸

可將已有遙控器延伸至遠端使用. 如: Apple TV遙控器, 電視遙控器

未來可擴充性

支援傳送端串接傳送端方式增加遠端顯示器設備.

EDID功能

支援 EDID自動偵測功能, 解決畫面尺寸無法全屏問題.

超高 CP值

有別於一般品質不良的延長器，可有效避免延遲與馬賽克現象，延伸高清 HDMI訊號.

1進4出 HDMI同步分配延長器 | 台灣PANIO
詳細說明
  • 1進 4出 HDMI訊號延長 50公尺. (透過 8芯網路線傳輸訊號).
  • 支援 解析度最高可達 1080p 60Hz 3D. VESA: 1920 x 1200.
  • 支援 1路傳送端近端輸出, 遠近端共可輸出給 5台螢幕顯示.
  • 可串接 4/ 8埠傳送端, 擴充成 1進多出同步分配 + 延長功能.
  • 將訊號源原有遙控器延伸至遠端使用, 如電視機 機上盒..等等所附遙控器.
  • 支援 EDID功能.
  • 純硬體的設計，隨插即用，無需安裝額外的軟體.
  • 遠端輸出需搭配 CH500接收器一併使用, 可選擇遠端數量.
1進4出 HDMI同步分配延長器 | 台灣PANIO

規格

型號 CH504

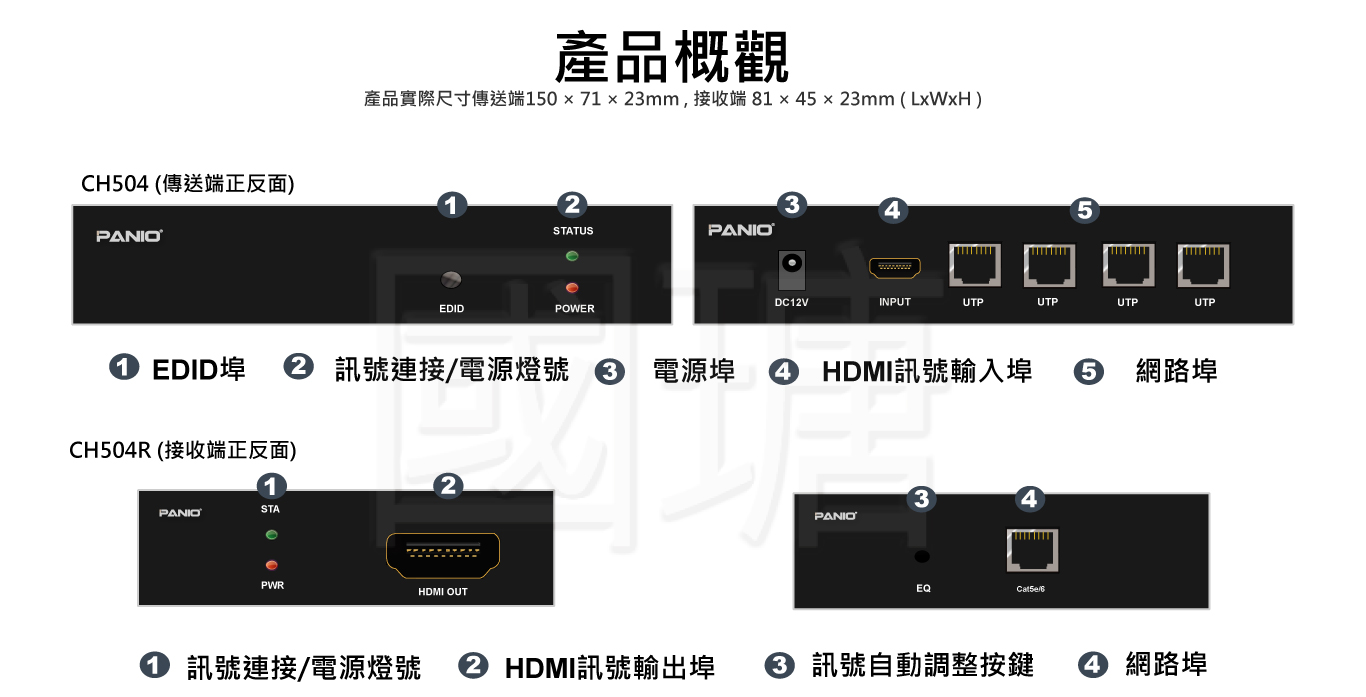

輸入介面 1 x HDMI輸入, 1 x HDMI輸出, 1 x IR輸入, 1 x IR輸出, 4 x RJ45傳送
傳輸用線材 Cat5e or cat6 cable/ 24AWG/ Solid
支援解析度 HD: 720P/ 1080I/ 1080P VESA: 1920 x 1200, Max: 40米
協定標準 支援 HDMI1.4a
傳輸距離 網路線點對點可達 50米
連接線長度 輸入及輸出各可接最長 5米 HDMI線材
電源供應 DC 12V
尺寸 203 x 134 x 29.2mm ( LxWxH )

貼心叮嚀

  • 因為具有 EDID自動偵測功能，所以當切換時，會有短暫閃爍偵測的現象，均屬正常反應.
  • 應用圖中的遙控器是使用者設備原有遙控器, 非本機所附.
  • 需使用 8芯滿芯線傳輸訊號, 線材成份會影響延伸長度.
  • 不建議串接 切換 分配 轉換器..未經原廠認證等設備.
  • 為維持品質穩定度, 請使用原廠認證變壓器.
  • 不建議太多級串接, 可能會造成影像不穩定, 如有此需求請改用 CH508.
  • 切勿與網路交換器串接使用, 會造成本機與交換器燒毀風險.

包裝內容物

  • 1 X CH504
  • 1 X DC 12V變壓器
  • 2 X IR 線
  • 1 X 說明書
