商用 8進8出 HDMI矩陣切換器＋電視牆拼接控制器

智慧訊號偵測、後進訊號優先播出、快速切換零延遲

CH8812

產品 / 拼接／堆疊／分割畫面處理器

多功能影音訊號處理器

結合電視牆拼接器與矩陣切換器，打造高彈性的大型視覺顯示應用。

快速切換

支援 0 秒快速顯示，減少黑屏等待時間，提升觀看流暢度。

避開無輸入訊號

當輸入源斷訊時，可依設定自動切換至其他有效訊號來源，維持畫面持續輸出。

後進訊號優先播出

系統可優先顯示最新輸入的有效訊號，提升切換效率與使用便利性。

電視牆與單畫面同步

支援多種拼接模式與同步顯示，靈活滿足不同顯示需求。

繁體中文介面

內建繁體中文 Web GUI 操作介面，設定管理更直覺。

聲音分離輸出

提供 3.5mm 音訊輸出，可外接喇叭或音響設備。

外接聲音輸入

支援立體聲 3.5mm 音訊輸入，可搭配 HDMI 影像進行影音整合輸出。

修邊功能

支援手動邊框間距調整，可改善拼接顯示間距，呈現更完整的畫面效果。

場景快捷鍵

可透過遙控器、前面板按鍵、Web GUI 與 RS-232 指令儲存與快速呼叫場景。

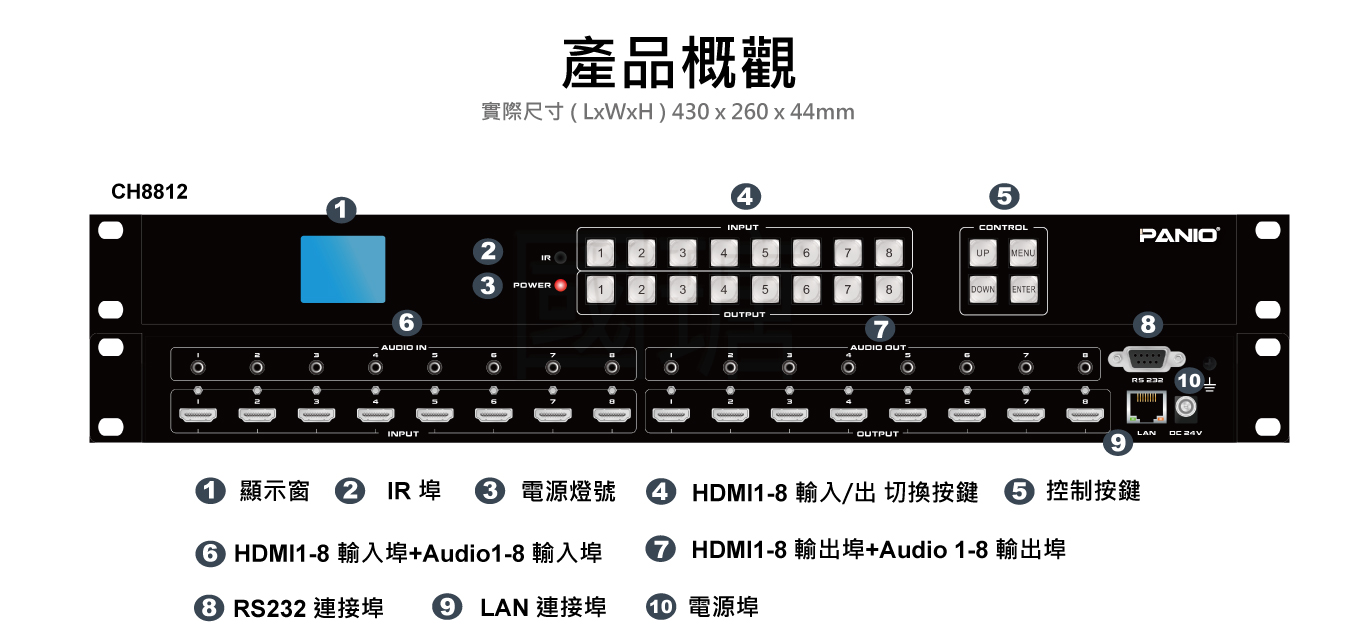

PANIO CH8812 8進8出 HDMI矩陣切換器與電視牆拼接控制器正面圖
PANIO CH8812 8進8出 HDMI矩陣切換器與電視牆拼接控制器產品圖
詳細說明

  • 拼接模式最多支援 8 台螢幕電視牆拼接，直立拼接可搭配電腦或旋轉器使用。

  • 矩陣切換模式支援 8 組 HDMI＋Audio 輸入，提供彈性的音視訊切換應用。

  • 輸入及輸出支援最高 1080p 解析度，並向下相容。

  • 支援 HDMI 1.4a 與 HDCP 1.4。

  • 支援 0 秒快速切換，減少黑屏與閃爍，提升即時顯示體驗。

  • 支援電視牆拼接與單台畫面同步顯示的多種組合模式。

  • 支援 EDID 處理技術，可改善不滿屏、閃爍與不顯示等問題。

  • 支援聲音加載輸入與聲音分離獨立輸出，適用多種音訊處理需求。

  • 內建繁體中文 Web GUI 操作介面。

  • 控制方式支援 APP、遙控器、Web GUI、RS-232 與前面板按鍵。

  • 可選購遠端控制按鍵 CP1000，透過區域網路或 RS-232 即可操作，將複雜指令簡化為單一按鍵。

PANIO 品質保證技術示意圖
PANIO 快速切換技術示意圖

規格

型號 CH8812
輸入介面 8 × HDMI、8 × 3.5mm
輸出介面 8 × HDMI、8 × 3.5mm
輸入解析度 最高支援 1920 × 1080 @ 60Hz，向下相容
拼接輸出解析度 1080p / 720p / 1366 × 768 @ 60Hz
控制方法 APP、遙控器、Web GUI、RS-232、按鍵
連接線材長度 可接最長 5 米 28AWG HDMI 線材，輸入與輸出總長建議不超過 10 米；超過時建議搭配延長器。
電源供應 DC 24V / 3A
尺寸 430 × 260 × 44 mm（長 × 寬 × 高）
重量 4 kg
PANIO 產品測試與品質驗證

貼心叮嚀

  • 請使用合格認證的 HDMI 線材，以確保訊號傳輸穩定性與可靠性。
  • 為確保系統穩定性與安全性，建議避免使用未經原廠認證的串接、切換、分配或轉換設備。
  • 為保障品質，請使用原廠變壓器。
  • 為確保運送安全，遙控器不隨附電池。
  • 若需與其他設備搭配使用，建議先告知，以避免相容性問題。
  • 建議 HDMI 線材輸入與輸出總長不超過 10 米；若需更長距離，可使用光纖 HDMI 線。

包裝內容物

  • 1 × CH8812
  • 1 × 遙控器（不含電池）
  • 1 × 24V 3A 變壓器
  • 1 × 機架配件
  • 1 × 說明書
