8進 8出 4K 60Hz HDMI2.0影音訊號矩陣切換器

支援手機 APP, WEB UI, 遙控器, RS-232指令操控切換

CH8820K

產品 / HDMI 2.0 4K 60Hz專區

4K 60Hz解析度

支援 3840 × 2160 60Hz解析度, YUV4:4:4, 18G.

APP控制

支援 Android及 ios手機 app遠端操控.

2 x TCP/IP控制

支援 TCP/IP埠, 使用瀏覽器進入 Web UI遠程操作.

2 x RS-232控制

可透過矩陣切換器的 RS-232控制下一級矩陣切換器設備及其它被控影音設備.

中文介面

內建中文 WEB GUI操作介面.

聲音分離輸出

輸出 3.5mm音訊, 可外接喇叭.

外接聲音輸入

外接 3.5mm音訊輸入, 可與無聲影像加載輸出影音 HDMI訊號.

獨立 EDID設定

內建每埠輸入獨立 EDID調整功能.

40組場景儲存

WEB UI可儲存 40組場景快捷鍵, 可快速呼叫需要的場景.

4K60hz 8X8矩陣切換器
4K60hz 8X8矩陣切換器
詳細說明

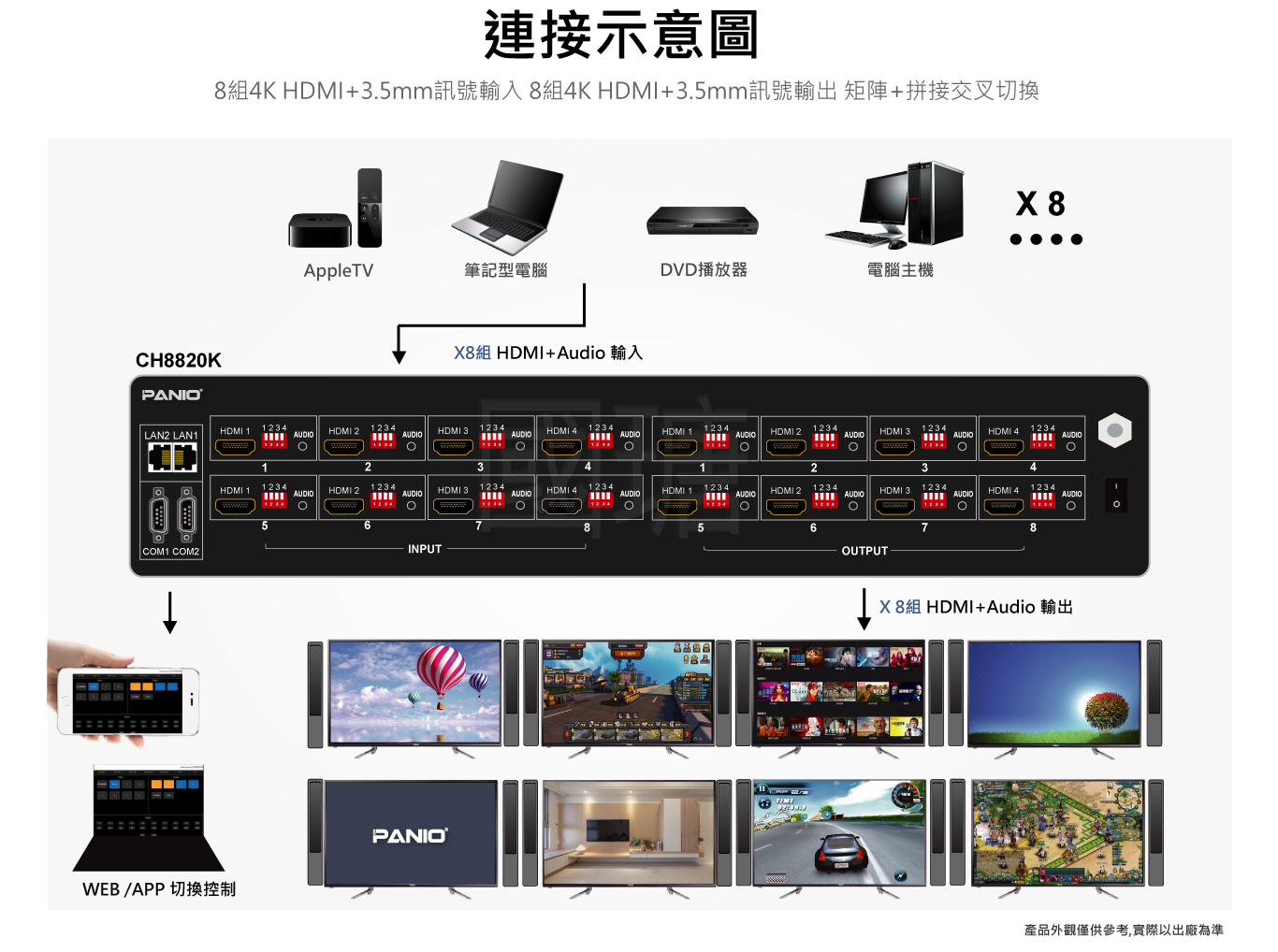

  • 8進 8出數位影音 HDMI2.0矩陣切換器.
  • 支援 4K @60Hz解析度, 及 YUV4：4：4, 18G.
  • 支援 HDMI2.0, HDCP2.2.
  • 每個輸出端支援 4K降頻至 1080P, 解決一般 4K與 1080P同步顯示時 1080P無法顯示問題.

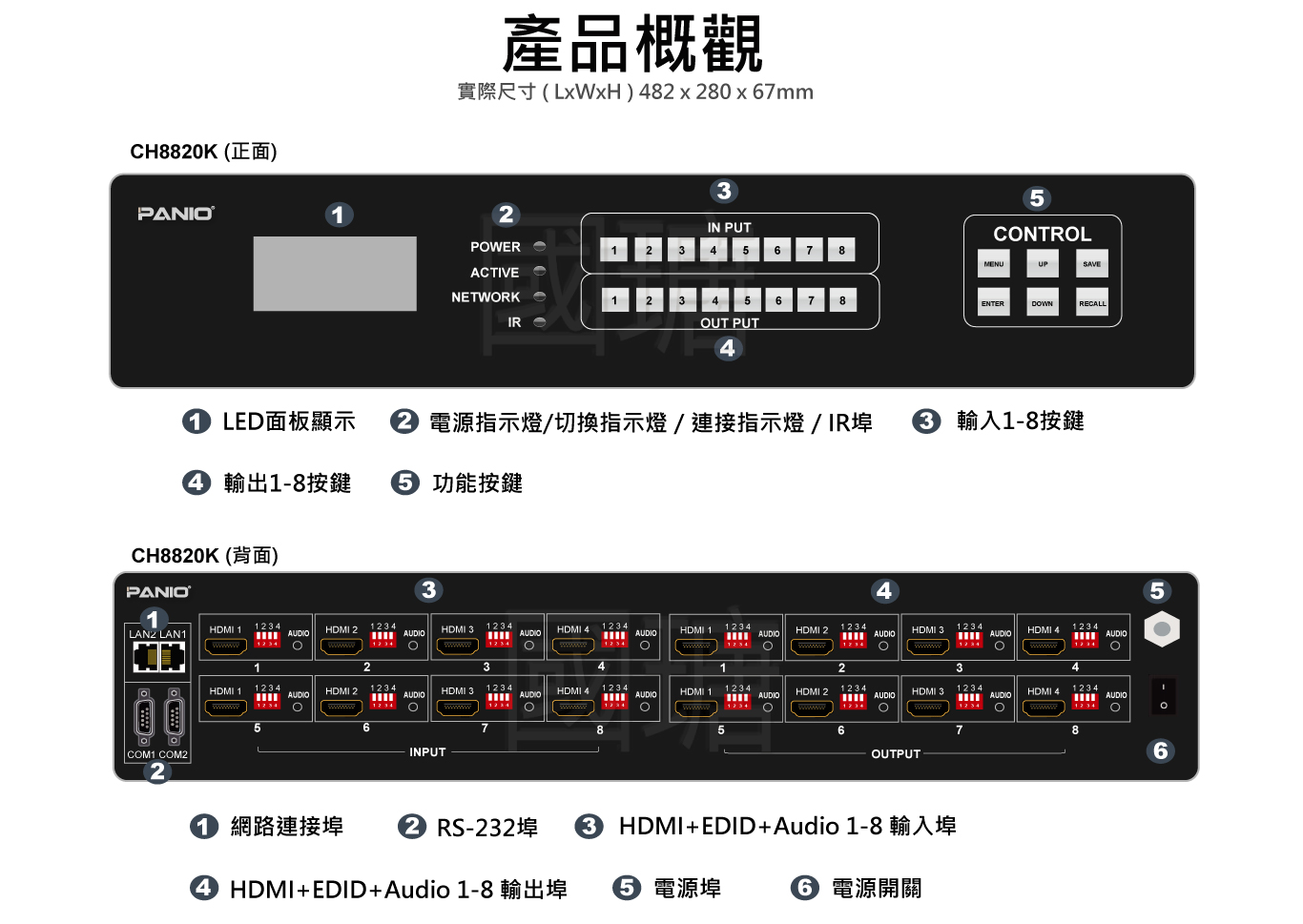

  • 1.5U機架安裝設計，前面板採用高規 LED顯示螢幕.
  • 支援 2x RS-232埠, 2x RJ-45埠控制.
  • 斷電場景自動儲存保護、開機自動恢復記憶功能.
  • 支援每埠 EDID處理技術, 解決顯示端不滿屏 閃爍 不顯示等惱人問題.
  • 支援 聲音加載輸入及聲音分離獨立輸出.
  • 中文 WEB控制介面.
  • 支援負載保護，降低設備損壞的機率.
  • 控制方式: 遙控器, TCP/IP, RS-232, APP, 按鍵.
  • 支援 19"機架尺寸.
  • 可選購遠端控制按鍵操作 -CP1000 , 只要有區域網路或 RS-232介面皆可使用; 簡化複雜指令為單一按鍵, 使用者可輕鬆快速上手.
4K60hz 8X8矩陣切換器

規格

型號 CH8820K
輸入介面 8 x HDMI, 8 x 3.5mm
輸出介面 8 x HDMI, 8 x 3.5mm
輸入解析度 支援最高 4K@ 60hz, YUV4:4:4向下相容.
HDMI音訊格式 LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus(DD+), DTS-ES, DTS HD Master,
控制方法 遙控器, TCP/IP, RS-232, APP, 按鍵
連接線材長度 可接最長 5米 28AWG HDMI2.0線材, 輸出+輸入不能超過10米, 超過此長度建議搭配延長器延伸距離.
電源供應 DC 12V / 5A
尺寸 482 x 280 x 67mm (長x寬x高)
重量 3Kg

貼心叮嚀

  • 請用合格認證 4K 60Hz線材連接訊號.
  • 不建議串接 切換 分配 轉換器..未經原廠認證等設備.
  • 為維持品質穩定度, 請使用原廠變壓器.
  • 基於運送安全考量，遙控器均不提供電池.
  • 如須搭配其他設備使用, 請務必告知以免造成不相容問題.
  • 連接 HDMI線材輸出+輸入不能超過 10米, 超過此長度建議搭配光纖 HDMI線延伸距離.

包裝內容物

  • 1 X CH8820K
  • 1 X 12V 5A變壓器
  • 1 x 遙控器 (內無電池)
  • 1 X 操作說明書
