12路 HDMI訊號切換+延長ㄧ體機

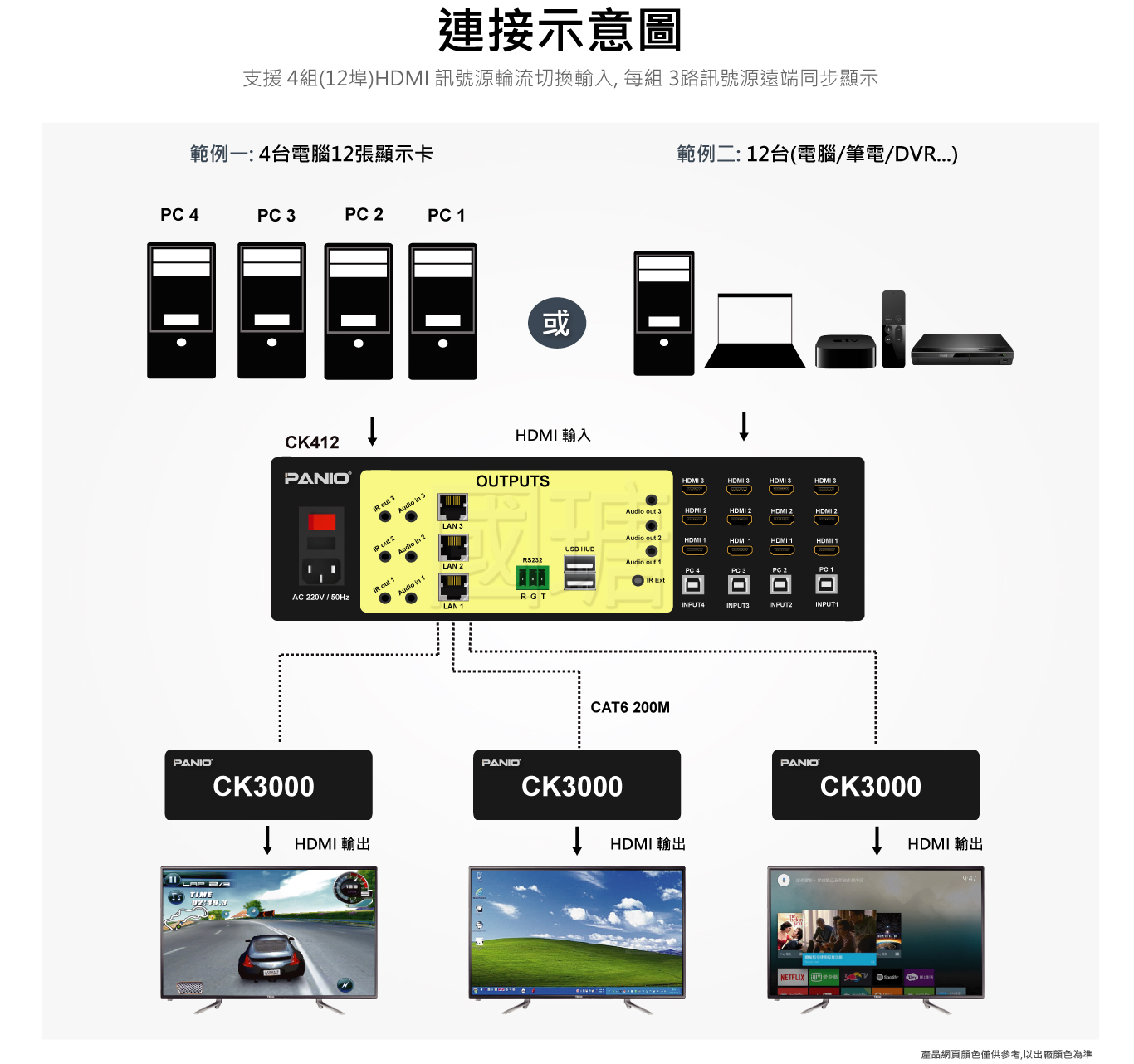

支援 4組訊號源輪流切換輸入, 每組 3路訊號源遠端同步顯示

CK412

產品 / 影音訊號切換 分配 延長 一體機

12路 HDMI訊號輸入

最多支援 12路 HDMI訊號輸入.

4組訊號輪流切換

支援每組 3路訊號共分成 4組切換顯示.

3螢幕遠端顯示

支援每組 3路訊號在遠端 200米內顯示.

共享 USB2.0設備

支援本機近端 USB2.0 Hub功能, 可共享印表機, 行動碟..等設備.

快速切

當切換訊號源組時, 無黑屏 0秒快速顯示功能.

外接聲音輸入

外接 3.5mm音訊輸入, 可與無聲影像加載輸出影音 HDMI訊號.

影音分離

具有影音分離技術，內建 3.5mm音訊埠, 可額外接喇叭輸出聲音.

RS-232埠

支援 RS-232遠距操控.

自動輪流播放

支援 4組訊號自動輪播, 可設定輪播時間.

12路 HDMI訊號切換+延長ㄧ體機
詳細說明
  • 支援 4組訊號共 12路 HDMI訊號輸入.
  • 可延長每組 3路訊號最長達 200米遠距離.
  • 支援解析度: 1080i 50/ 60Hz, 1080P 24/ 25/ 30/ 50/ 60Hz.
  • 內建 IR埠/ 3.5mm輸入/ 3.5mm輸出/ RS-232埠.
  • 主機端支援共享 USB周邊產品, 如印表機 行動碟設備等.
  • 接收端支援每組第 1路接鍵盤滑鼠控制電腦.
  • 支援設定 4組訊號源自動跳組播放功能, 並可調整跳組時間.
  • 支援 0秒切換, 切換過程無黑屏困擾, 無延遲即時切換, 切換效果更加流暢.
  • 支援 面板按鍵切換/ 熱鍵切換/ 遙控器切換/ RS-232指令.
  • 支援 聲音加載輸入及聲音分離獨立輸出.
  • 可安裝於 19吋機架上.
  • 可選購遠端控制按鍵操作-CP1000, 只要有區域網路或 RS-232介面皆可使用; 簡化複雜指令為單一按鍵, 使用者可輕鬆快速上手.

規格

型號 CK412
輸入介面 12 × HDMI, 4 x USB, 3 x 3.5mm
輸出介面 3 x RJ-45, 2 x USB HUB接周邊設備, 3 x 3.5mm, 3 x IR
遠端接收端介面 1 x HDMI輸出, 2 x USB輸出, 1 x RJ-45輸入, 1 x 3.5mm輸出, 1 x IR
切換顯示模式 第 1台螢幕顯示第 1路訊號源
第 2台螢幕顯示第 2路訊號源
第 3台螢幕顯示第 3路訊號源
3台螢幕同步切換
支援解析度 1920 x 1080P 24/ 25/ 30/ 50/ 60Hz, 1080i 50/ 60Hz.
切換方式 遙控器, 面板按鍵, 熱鍵, RS-232指令
電源供應 AC 110V-240V 50/60HZ電源輸入
重量 傳送端主機: 2.3Kg, 接收端: 150g
尺寸 傳送端主機: 482.6x135x88mm(LxWxH), 接收端: 102x97x29mm(LxWxH)

貼心叮嚀

  • 輸入+輸出的 HDMI線材加總勿超過10米.
  • 請使用原廠認證 USB線材.
  • 不建議串接 切換 分配 轉換器..未經原廠認證等設備.
  • 某些監控主機或工業電腦不相容本設備.
  • 如須搭配其他設備使用, 請務必告知以免造成不相容問題.
  • 基於運送安全考量，遙控器均不提供電池.

包裝內容物

  • 1 X CK412傳送端主機
  • 3 X CK412接收器
  • 4 X HDMI+USB線材
  • 8 X HDMI線材
  • 1 X 遙控器(內無附電池)
  • 1 X 電源線
  • 3 X DC5V變壓器
  • 1 X 說明書
