4K@30Hz HDMI 9分割畫面切換器

多種分割模式｜全螢幕無縫 0 秒切換｜內建 RS-232 遠端控制

CQ9100K

產品 / 分割畫面處理器

4K 高畫質輸出

最高支援 4K@30Hz 輸出，即使在分割模式下依然保持影像清晰、細節完整。

多樣分割顯示

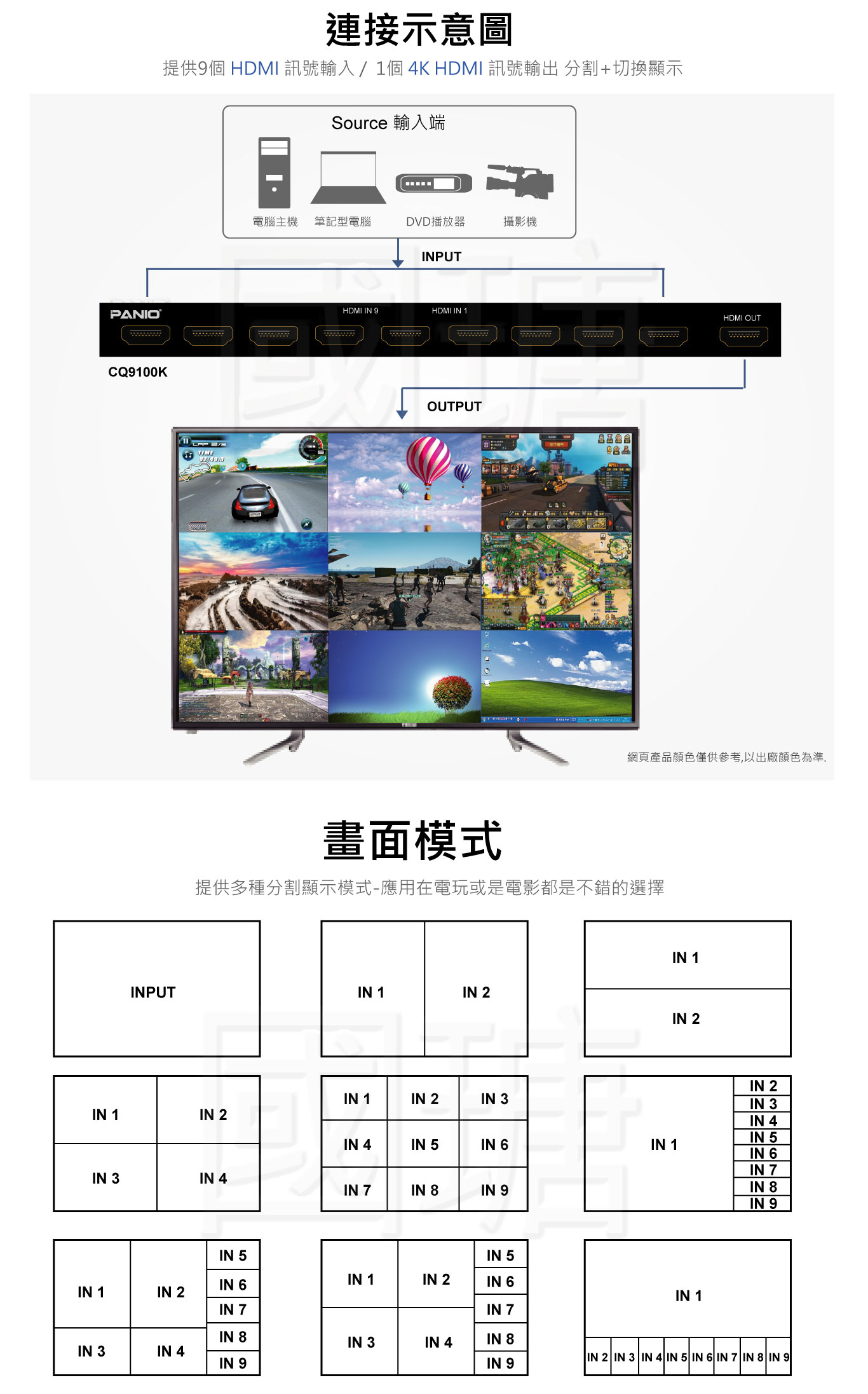

單一螢幕即可顯示：9 分割 / 8 分割 / 4 分割 / 2 分割 / 1 大 8 小 / 4 大 5 小 / 全螢幕等多種模式。

無縫快速切換

於全螢幕模式下，同解析度訊號切換可達無縫 0 秒切換，切換過程不黑屏、不等待。

RS-232 遠端控制

支援 RS-232 通訊控制，方便整合中控系統與自動化應用。

詳細說明
  • 提供 9 埠 HDMI 輸入、1 埠 HDMI 輸出，集中管理多路訊號更便利。
  • 輸入解析度支援：1080p、720p、1080i、1024×768、1360×768 等常見格式。
  • 輸出解析度支援：1080p@60Hz、2560×1600@60Hz、2560×1440@60Hz、3840×2160@30Hz。
  • 相容 HDMI 1.4、HDCP 1.4 與 DVI 1.0 規格，整合既有設備更安心。
  • 分割顯示下可獨立切換音源，畫面與聲音管理更彈性。
  • 全螢幕模式下，切換不同訊號（同解析度）可無縫切換、不黑屏。
  • 內建 11 種顯示模式：9 分割 / 8 分割 / 4 分割 / 2 分割 / 1 大 8 小 / 4 大 5 小 / 全螢幕…等（共 11 種）。
  • 控制方式：面板按鍵 / 遙控器 / RS-232，符合不同場景操作需求。
  • 支援 4K 顯示，分割模式仍具備清晰畫質與良好辨識度。

規格

型號 CQ9100K

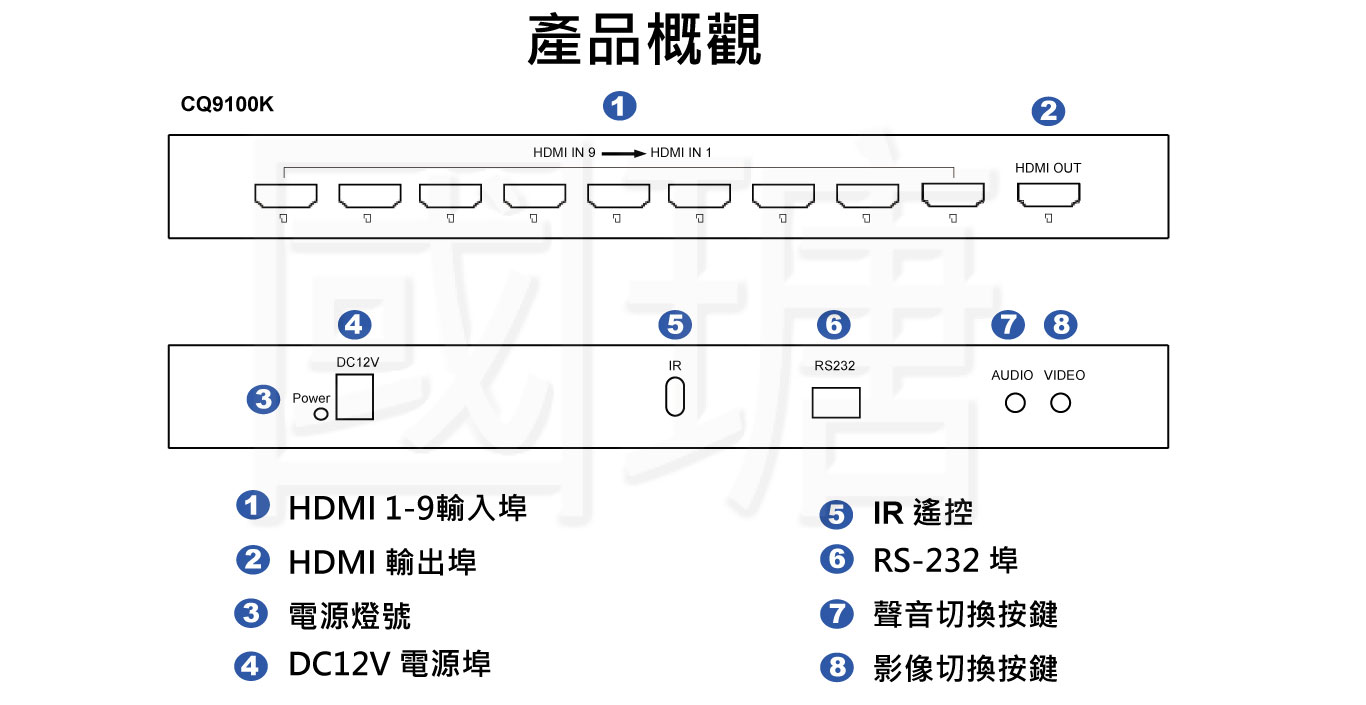

輸入介面 9 × HDMI、1 × RS-232、1 × RJ-45（可客製，現階段無功能）
輸出介面 1 × HDMI
支援解析度 輸入：1080p、720p、1080i、1024×768、1360×768 等
輸出：1080p@60Hz、2560×1600@60Hz、2560×1440@60Hz、3840×2160@30Hz
顯示模式 9 分割 / 8 分割 / 4 分割 / 2 分割 / 1 大 8 小 / 4 大 5 小 / 全螢幕（共 11 種模式）
切換 / 控制方式 遙控器、面板按鍵、RS-232
建議線材長度 輸入與輸出端建議使用 5 公尺內線材（依線材品質與現場環境略有差異）
電源供應 DC 12V
重量 約 792 g
尺寸 252 × 105 × 25 mm（長 × 寬 × 高）

貼心提醒

  • 建議使用通過認證的 4K HDMI 線材，以確保訊號穩定與畫質表現。
  • 為維持最佳穩定度，請使用原廠隨附／認證電源變壓器。
  • 不建議串接未經認證之切換器、分配器、轉換器等設備，以免造成相容性或穩定度問題。
  • 如需與其他設備整合（中控、矩陣、延長器等），請事先告知，以利確認相容性。
  • 基於運送安全考量，遙控器不附電池。

包裝內容

  • 1 × CQ9100K 主機
  • 1 × 遙控器（不含電池）
  • 1 × DC 12V 電源變壓器
  • 1 × 使用說明書
