4K 60Hz DP光纖延伸器

單模光纖10km長距傳輸，支援4K@60Hz 4:4:4與HDR全格式

DF01

產品 / HDMI 2.0 4K 60Hz專區

超長距離光纖傳輸

單模光纖傳輸距離可達10km，多模OM4光纖支援300m，強抗干擾能力，適用於工程級長距影音訊號傳輸場景。

4K超高清新析度

支援最高4K2K@50/60Hz RGB 4:4:4解析度，相容所有VESA標準解析度（如1080P、2K等），畫面無壓縮無失真。

內建LC單模單芯模組

採用高品質LC單模連接器，單芯光纖設計，支援長距離穩定傳輸，插損低、回損高，適用於高精度影音設備與工程級光纖延伸模組。

全格式HDR與音訊支援

相容HDR10、HDR10+、Dolby Vision、HLG等HDR格式；音訊支援LPCM 7.1CH、Dolby TrueHD、DTS-HD Master Audio等無損多聲道。

合規性與相容性

符合DP 1.4與HDCP 2.2標準，18Gbps視訊頻寬，確保與主流電腦主機、顯示器、播放器等設備的相容性。

緊湊耐用設計

金屬外殼材質，尺寸僅81mm(W)×49mm(D)×25mm(H)，單台重量138g，易安裝且抗摔抗干擾，延長設備使用壽命。

安全防護效能

具備ESD靜電防護（±8kV空氣放電/±4kV接觸放電，符合IEC 61000-4-2標準），建議搭配浪涌保護裝置進一步保障設備安全。

台灣panio國瑭 4K60 DP光纖延伸器
詳細說明
  • 傳輸效能：單模光纖傳輸距離達10km，多模OM4光纖支援300m，解決長距傳輸訊號衰減與干擾問題。
  • 視頻規格：符合DP 1.4標準，18Gbps頻寬，最高支援4K2K@60Hz 4:4:4解析度，相容4096x2160、3840x2160等主流超高清新析度，及1080P、720P等常規解析度。
  • 內建高品質LC單模光纖模組，採單芯傳輸設計，提供穩定長距離傳輸與低損耗表現。
  • 畫質增強：支援RGB、YCbCr 4:4:4/4:2:2、YUV 4:2:0色彩空間，8/10/12-bit色深，搭配HDR10、HDR10+、Dolby Vision、HLG全格式HDR，還原細膩色彩與動態範圍。
  • 音訊傳輸：支援LPCM 7.1聲道、Dolby Digital/Plus/EX、Dolby TrueHD、Dolby Atmos、DTS-HD Master Audio、DTS:X等無損音訊格式，實現影音同步傳輸。
  • 介面功能：發射器含DP IN（訊號輸入）、SFP+ OUT（光纖輸出）、SERVICE USB-C（韌體更新）；接收器含DP OUT（訊號輸出）、SFP+ IN（光纖輸入）、SERVICE USB-C（韌體更新），介面標識清晰，連接便捷。
  • 電源規格：配備2個5V/1A電源轉接器（輸入AC 100-240V 50/60Hz，符合CE/FCC/UL認證），發射器最大功耗2.75W，接收器最大功耗2.5W，節能穩定。
  • 狀態指示：發射器與接收器均設LINK（光纖連接）、POWER（電源）指示燈，綠燈常亮表示工作正常，便於故障排查。
  • 環境適應：操作溫度0°C-40°C，儲存溫度-20°C-60°C，操作濕度20%-80%（非冷凝），儲存濕度10%-90%（非冷凝），適應多數室內外工程環境。

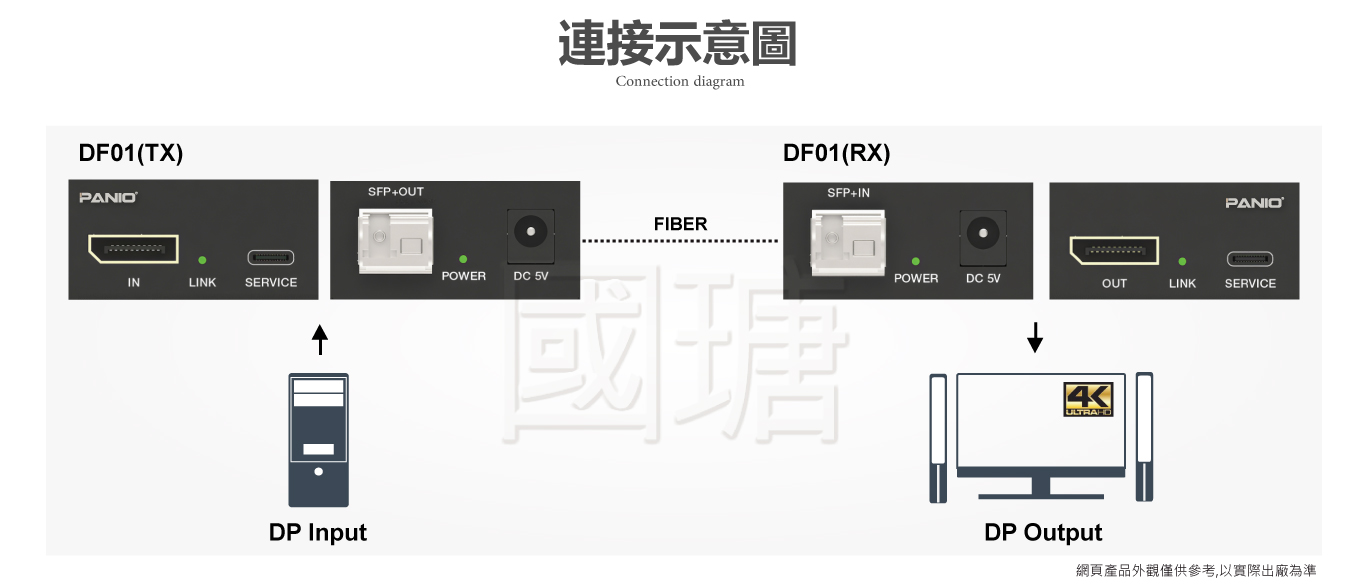

台灣panio 4K60 DP光纖延伸器應用示意圖

規格

項目 詳細內容
DP 版本DP 1.4
HDCP 版本HDCP 2.2
視頻頻寬18Gbps
輸入輸出解析度4096x2160p60/50、3840x2160p60/50/30/25、1920x1200p60RB、1920x1080p60/50等，相容所有VESA解析度
色彩空間RGB、YCbCr 4:4:4 / 4:2:2、YUV 4:2:0
色深8-bit、10-bit、12-bit
音訊格式LPCM、Dolby Digital/Plus/EX、Dolby TrueHD、Dolby Atmos、DTS、DTS-EX、DTS-96/24、DTS High Res、DTS-HD Master Audio、DTS:X
HDR 支援HDR10、HDR10+、Dolby Vision、HLG
光纖模組10G SFP+ 模組（LC母頭）
傳輸距離單模光纖：最高10km；多模OM4光纖：最低300m
ESD 防護±8kV（空氣放電）、±4kV（接觸放電），符合IEC 61000-4-2標準
發射器介面1×DP IN（訊號輸入）、1×SFP+ OUT（光纖輸出）、1×SERVICE USB-C（韌體更新）、1×DC 5V（電源輸入）
接收器介面1×DP OUT（訊號輸出）、1×SFP+ IN（光纖輸入）、1×SERVICE USB-C（韌體更新）、1×DC 5V（電源輸入）
外殼材質金屬外殼
顏色黑色
尺寸（發射器/接收器）81mm(W) × 49mm(D) × 25mm(H)
重量（發射器/接收器）138g/台
電源供應輸入：AC 100-240V 50/60Hz；輸出：DC 5V/1A（US/EU標準，CE/FCC/UL認證）
功耗發射器：最大2.75W；接收器：最大2.5W
操作溫度0°C - 40°C（32°F - 104°F）
儲存溫度-20°C - 60°C（-4°F - 140°F）
操作濕度20% - 80%（相對濕度，非冷凝）
儲存濕度10% - 90%（相對濕度，非冷凝）

貼心叮嚀

  • 本產品含敏感電子元件，建議搭配浪涌保護裝置使用，避免電湧、雷擊等損壞設備，延長使用壽命。
  • 為避免日後出現黑屏或畫面閃爍等問題，輸入+輸出端總線長請勿超過 5 公尺。
  • 如果與其他設備串接，請務必注意相容性問題。如有任何疑問，請隨時來電洽詢。
  • 請勿過度拉扯或彎折光纖線纜，以免損壞光纖芯，導致訊號中斷；金屬外殼雖耐用，仍需避免劇烈撞擊。
  • 若需支援4K@60Hz 4:4:4解析度，需確保源頭設備（如電腦）、DP線纜、延伸器、顯示器均符合DP 1.4標準。

包裝內容物

  • 1 × 4K60 DP光纖延伸器（發射器）
  • 1 × 4K60 DP光纖延伸器（接收器）
  • 2 × 5V/1A電源轉接器（US/EU標準，CE/FCC/UL認證）
  • 1 × 使用說明書（VER 1.0）
