4K 30Hz無縫快速切矩陣拼接處理器

支援 RS232 TCP/IP 快速切

GMS01系列

產品 / 無縫快速切換

無縫0秒快速切換器 | 台灣PANIO國瑭
詳細說明

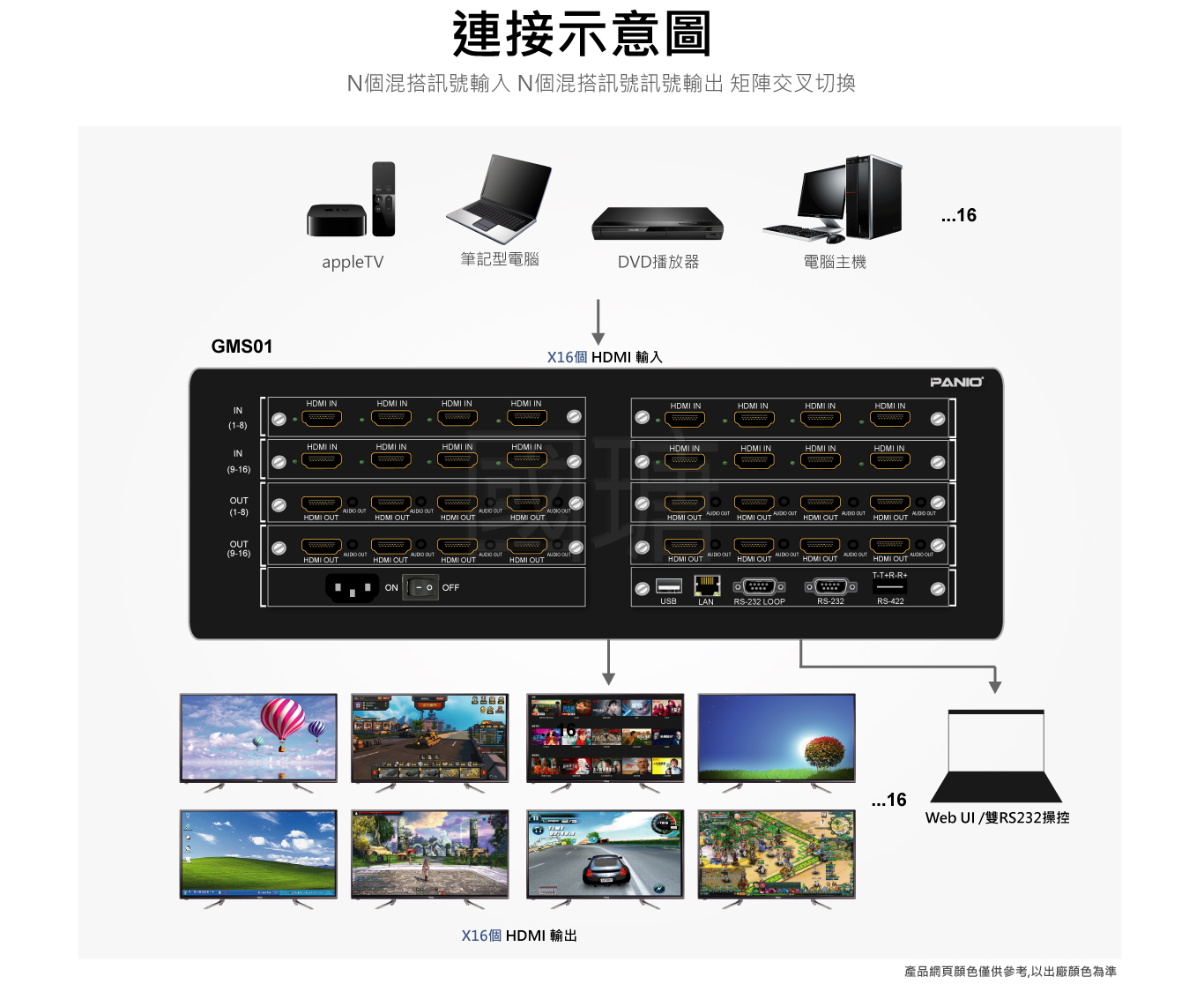

  • 支援 4K影音訊號多進多出矩陣交叉切換.

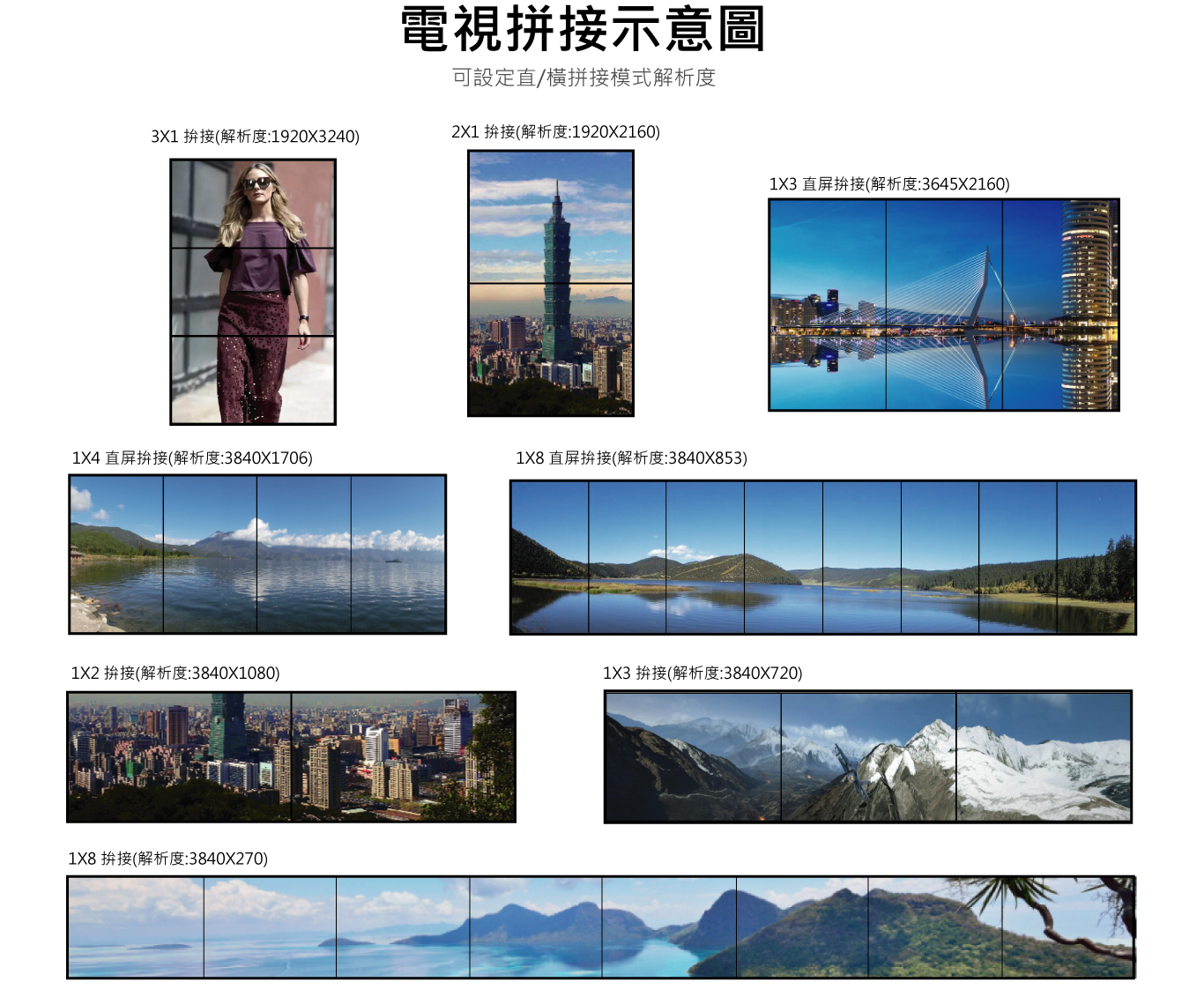

  • 支援 4K拼接電視牆處理功能.
  • 1片插卡 4埠設計, 例: 8埠輸入 x 8埠輸出, 須購買 2片輸入插卡+ 2片輸出插卡.
  • 支援 前面板存取場景操作,可預存多組場景切換模式.
  • 支援 無壓縮數位切換.
  • 支援 Web UI遠端操控.
  • PANIO快速切技術: 支援 0秒切換顯示功能.
  • 支援 RS-232自動檢測,可以判斷 RS-232是否有問題.
  • 支援 場景自動掃描功能 (可調整自動跳換不同場景時間).
  • Web UI支援 時間排程切換 自訂群組切換 同步切換 3種切換模式.
  • 支援 輸入輸出口映射功能,遇緊急情況可臨時跳開故障插卡,以利畫面保持正常顯示.
  • 支援 機器溫度檢測.
  • 支援 設定網路靜態 IP和動態 IP.
  • 支援 風扇散熱模組拆卸,更換.
  • 支援 電源 1+1備援,確保設備 24小時連續運行 (選購).
  • 控制方式: 遙控器, 按鍵切換, TCP/IP, RS-232.
  • 中文集中控制介面.
  • 支援 19"機架尺寸.
無縫切換器 | 台灣PANIO國瑭

規格

型號 GMS01系列
輸入介面 支援 HDMI介面
輸出介面 支援 HDMI / 3.5mm介面
支援解析度 4096x2160 @30HZ, 1920x1080p, 1768x992p, 1680x1050p, 1600x1024p, 1600x900p, 1360x768p, 1280x1024p, 1280x960p, 1280x800p, 1280x768p, 1280x720p, 1176x664p, 1152x864p, 1024x768p, 800x600p, 720x576p, 720x480p
頻寬 8.25G
時鐘抖動 (Clock Jitter) <0.15Tbit (1080P 60)
上升時間 (Rise Time) <0.3Tbit (20%--80%)
下降時間(falling time) <0.3Tbit (20%--80%)
傳輸延遲時間 5nS (Max)
訊號強度 T.M.D.S +/- 0.4Vpp
差分阻抗 100±15Ω
RS-232埠 2 x 9pin, D型介面
RS-232傳輸速率 串列傳輸速率:9600, 數據位:8位,停止位:1, 無奇偶校驗位
控制方式 按鍵、遙控器、RS-232、TCP/IP
功耗 300W (Max)
電源 AC170~245V 50~60HZ
尺寸 1.5U: 482 x 306 x 72mm / 3U: 482 x 306 x 134mm / 6U: 482 x 300 x 270mm / 其他訂製 ( LxWxH )

貼心叮嚀

  • 請用合格認證線材連接訊號.
  • 不建議串接 切換 分配 轉換器..未經原廠認證等設備.
  • 為維持品質穩定度, 請使用原廠認證電源線.
  • 如須搭配其他設備使用, 請務必告知以免造成不相容問題.
  • 基於運送安全考量,遙控器均不提供電池.
  • 快速切: 需在同一解析度下.

包裝內容物

  • 1 X GMS01機箱
  • 1 X 電源線
  • 1 X 遙控器 (內無電池)
  • 1 X 說明書
