一機整合拼接＋矩陣切換｜模組化電視牆

支援 RS232 TCP/IP

GMS02系列

產品 / 多訊號同步顯示電視牆拼接器

二合一影音核心

電視牆拼接 + 矩陣切換，彈性整合。

電視牆+同步顯示

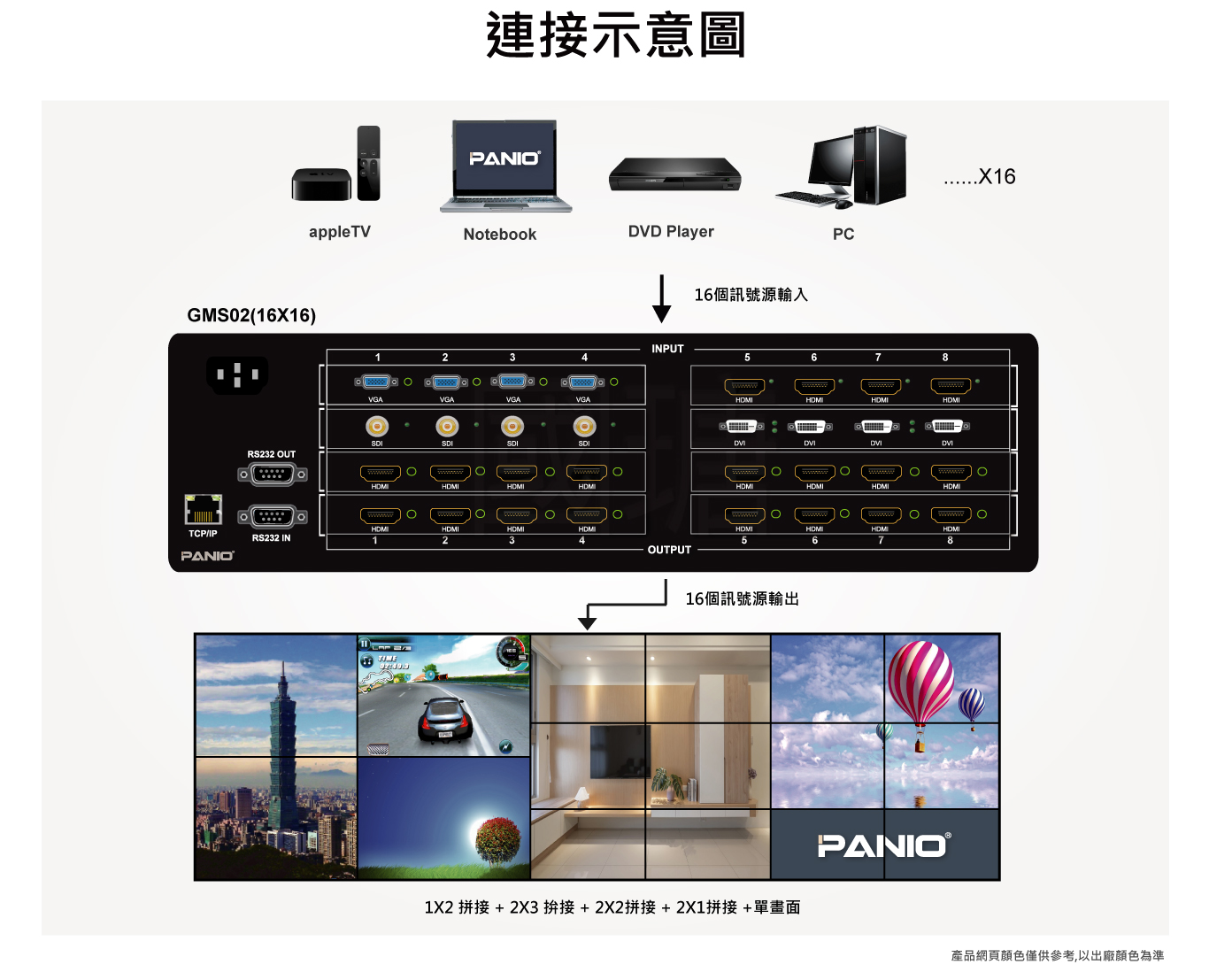

最多 16台螢幕任意拼接與單畫面同步播放。

集中管控

雙 RS-232與 TCP/IP網路集中控制。

混合介面

VGA+3.5mm / HDMI / DVI / 3G-SDI自由配置。

智慧 EDID

自動偵測 EDID，畫面完美呈現。

音源分離

3.5mm獨立音源輸出，外接喇叭更便利。

場景快存

16組場景一鍵切換，操作更高效。

繁中操作介面

內建繁體中文控制軟體，直覺易用。

模組化擴充

支援 4~32埠任意擴充，滿足多樣需求。

彈性擴充矩陣式電視牆拼接器 | 台灣PANIO國瑭
詳細說明
  • 支援高達 32台電視牆拼接（直立模式需藉助電腦或旋轉器調整）。
  • 輸入與輸出皆達最高 1080P 60Hz解析度。
  • 支援電視牆拼接與單屏同步顯示。
  • 多款介面選項：支援 4、8、12、16、20、24、28、32埠訊號矩陣交錯切換，影音接口彈性擴充。
  • 每片插卡採 4路設計；例如 24路輸入×16路輸出需搭配 6片輸入卡及 4片輸出卡。
  • 全面支援 VGA+3.5mm、HDMI、DVI與 3GSDI輸入。
  • 配備 HDMI+3.5mm輸出介面。
  • 搭載繁體中文控制軟體。
  • 具備超低延遲切換，實現迅速反應。
  • 支援音訊解嵌與獨立 3.5mm聲音輸出。
  • 具備斷電自動保護及開機記憶恢復功能。
  • 介面頻寬 3.4Gbps，總頻寬達 10.2Gbps。
  • 多元控制方式：遙控器、按鍵切換、TCP/IP及雙 RS-232。
  • 符合 19吋機架標準設計。

規格

型號 GMS02系列
輸入介面 1片插卡 4埠輸入, 可選擇 HDMI、DVI、VGA、3G-SDI介面.
輸出介面 1片插卡 4埠輸出, HDMI + 3.5mm
支援解析度 輸入/ 輸出: 1920 x 1200 @60HZ，1920 x 1080 @60HZ，向下相容
頻寬 10.2G
狀態顯示 面板LED
控制方式 遙控器、按鍵、雙RS-232、TCP/IP
協定標準 支援HDMI1.3、HDCP、EDID管理
連接線材長度 輸入及輸出各可接最長 5米 HDMI線材, 超過此長度建議搭配 PANIO延長器延伸距離
功耗 2U: 25W (Max) / 3U: 40W (Max) / 6U: 75W (Max)
電源 AC100~240V 50~60HZ
尺寸 2U: 445 x 309 x 88mm / 3U: 483 x 309 x 133mm / 6U: 486 x 400 x 266mm / 其他訂製 ( LxWxH )
重量 2U: 4.9Kg / 3U: 6.75Kg / 6U: 13.8Kg

貼心叮嚀

  • 請採用認證 HDMI線材，確保穩定訊號傳輸。
  • 避免串接或使用未經原廠認證的切換、分配及轉換器設備。
  • 為保障品質穩定，建議選用原廠認證電源線。
  • 搭配其他設備時，請提前告知，以防相容性問題。
  • 考量運送安全，遙控器均不內附電池。

包裝內容物

  • 1 X GMS02機箱
  • 1 X 電源線
  • 1 X 遙控器 (內無電池)
  • 1 X 說明書
