1進5出 4K60Hz HDMI 影音分配延長系統

18Gbps • 4K@60Hz 4:4:4 • 60米單網線傳輸 • 單向 POC 供電

HD1210K

產品 / HDMI 延長器 / 分配型延長系統

精鍊的 5 路同步顯示架構

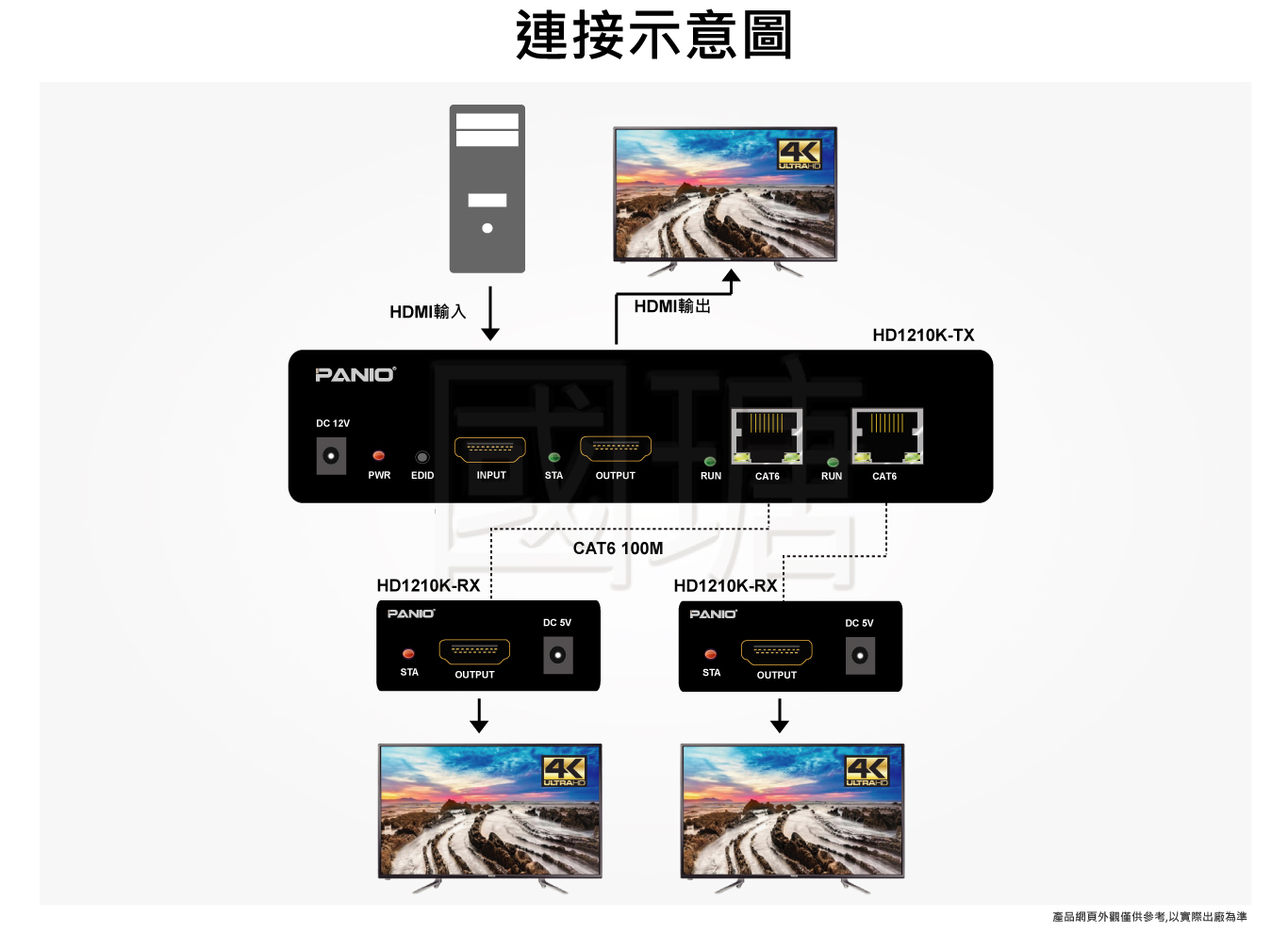

HD1210K 專為中小型展示空間與精品櫃台設計。發射端提供 1 路 HDMI 近端環出 (Loop out)，並透過網線連接 2 個接收端。每個接收端均具備 2 路同步 HDMI 輸出，總計達 5 路同步影像傳輸，是簡約展示環境的最佳選擇。

4K60Hz 高畫質與 HDR

符合 HDMI 2.0b 與 HDCP 2.2 標準。支援最高 4K@60Hz (YUV 4:4:4) 解析度，並相容 HDR, HDR10+ 與 HLG，確保色彩動態範圍細膩呈現。

長距離穩定傳輸

透過單一 CAT6/6a/7 網路線，可將 4K@60Hz 訊號延長至 60 米 / 4K@30Hz 訊號延長至 100 米。內建數位平衡技術，確保長距離傳輸影像依然銳利無延遲。

單向 POC 供電技術

支援單向 POC 功能。僅需在發射端連接 12V 電源，即可同時透過網線為遠端 2 個接收端供電，大幅減少插座需求並美化安裝現場。

3.5mm 音訊提取分離技術

發射端具備獨立的 3.5mm 類比音訊輸出孔，可將 HDMI 內的數位音軌解嵌為類比訊號，方便外接至擴大機或監聽喇叭。

智慧 EDID 管理

提供多種 EDID 撥碼模式與紅外線雙向回傳功能。能確保訊號源適配不同顯示器的解析度，並支援在顯示端遠端遙控播放設備。

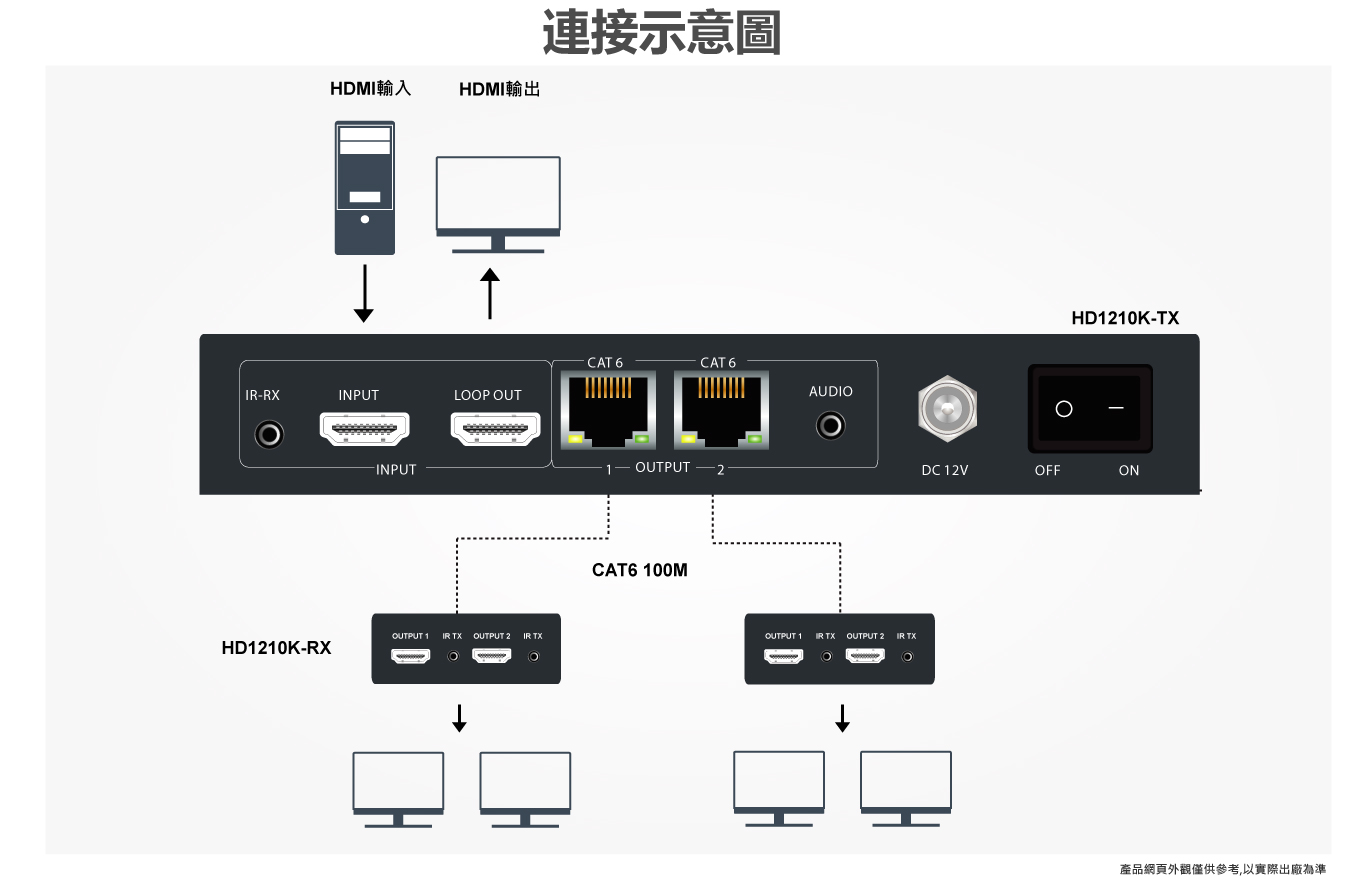

HD1210K 1進5出 分配延長器主機

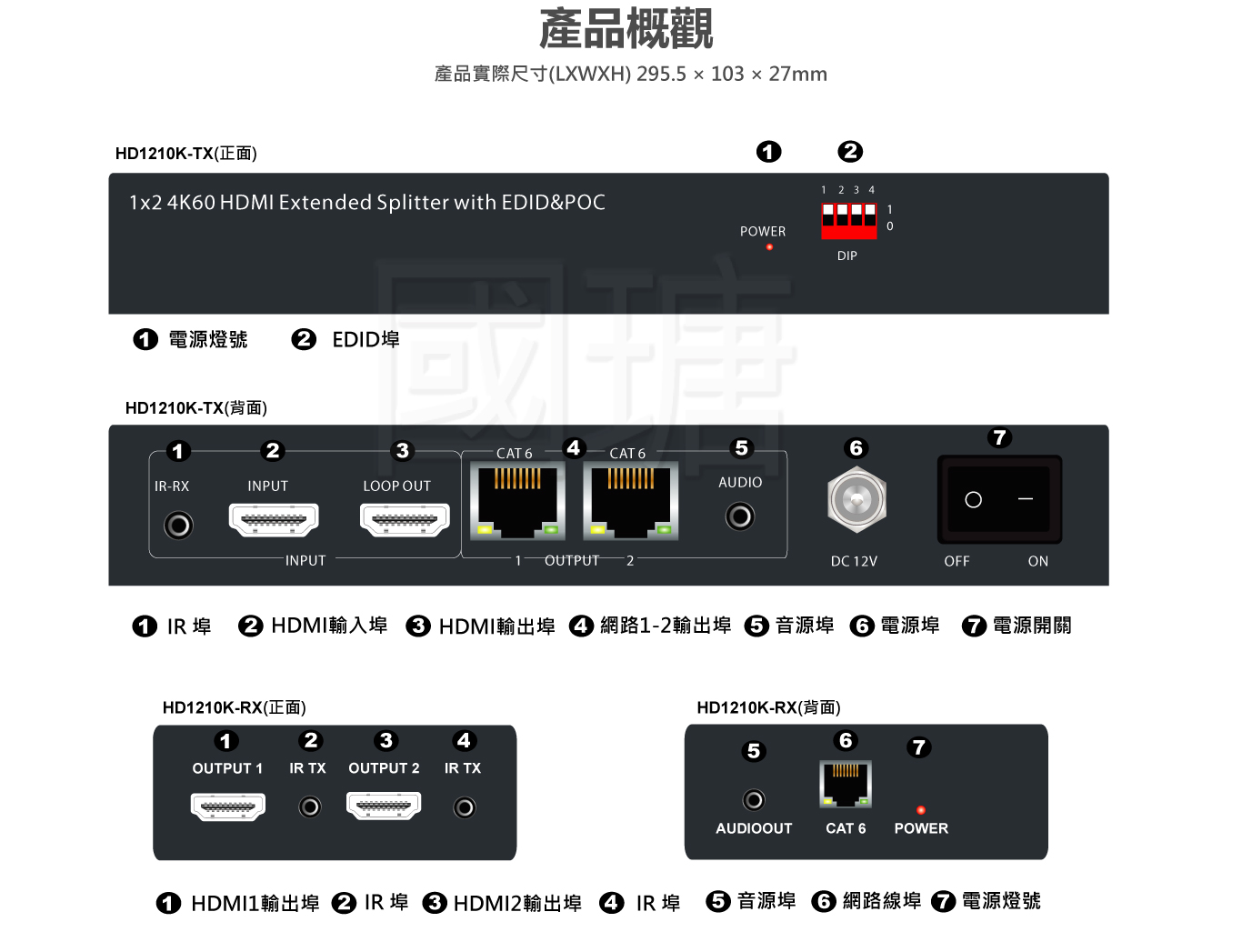

HD1210K 1進5出 分配延長器主機
系統優勢
  • 5 路同步輸出：1 組近端監控 + 2 組遠端接收器（每組支援 2 路顯示），適合小型零售店面、診所或企業會議室。
  • 長距離穩定傳輸：單網線延伸 4K 影音：60Hz 達 60 米 / 30Hz 達 100 米，畫質穩定零延遲。
  • 高清音訊格式：支援 LPCM 7.1CH, Dolby TrueHD, DTS-HD Master Audio 等高清格式。
  • 耐用散熱設計：專業金屬外殼提供良好散熱，支持 7×24 小時不間斷運行。
  • 3.5mm 音訊解嵌：影音分離輸出，完美結合商業廣播或音響系統佈署。
  • POC 節省成本：遠端 Rx 無需額外配置變壓器，簡化佈線並降低故障點。
HD1210K 1進5出 分配延長器主機

規格

產品型號 HD1210K
HDMI 規範 HDMI 2.0b (18Gbps), HDCP 2.2 / 1.4
影像解析度 最高 4K2K@60Hz (4:4:4) 8-bit
傳輸距離 4K60Hz 達 60 米 (CAT6/6a/7 網線), 4K30Hz 達 100 米 (CAT6/6a/7 網線)
輸出路數 (總計 5 路) Tx 近端環出 × 1 + (2 × Rx 雙 HDMI 輸出)
音訊格式 LPCM 2.0/2.1/5.1/7.1, Dolby Digital, DTS 5.1, Dolby TrueHD, DTS-HD
供電方式 12V DC (Tx 端供電，Rx 支援 POC)

安裝建議

  • 建議選用純銅 CAT6 或更高等級的網線以確保 4K60Hz 的長距離穩定性。
  • 連接前請確認發射端 (Tx) 的 EDID 撥碼開關已設定至適配顯示器的位置。
  • 本系統支援 POC，請務必先連通所有網線後再開啟發射端電源。
  • 連接的 HDMI 線材（輸入+輸出）總長度限制為 10 公尺。
  • 避免將網線與強電（如空調、馬達電源線）平行共管。

裝箱清單

  • 1 × HD1210K_Tx 發射器 (Tx)
  • 2 × HD1210K_Rx 雙輸出接收器 (Rx)
  • 1 × 12V/1.5A 變壓器
  • 1 × 紅外線發射線 / 4 × 紅外線接收線
  • 1 × 操作說明書
