1進17出 4K60Hz HDMI 影音分配延長系統

18Gbps • 4K@60Hz 4:4:4 • 60米單網線傳輸 • 單向 POC 供電

HD1810K

產品 / HDMI 延長器 / 分配型延長系統

驚人的 17 路同步顯示架構

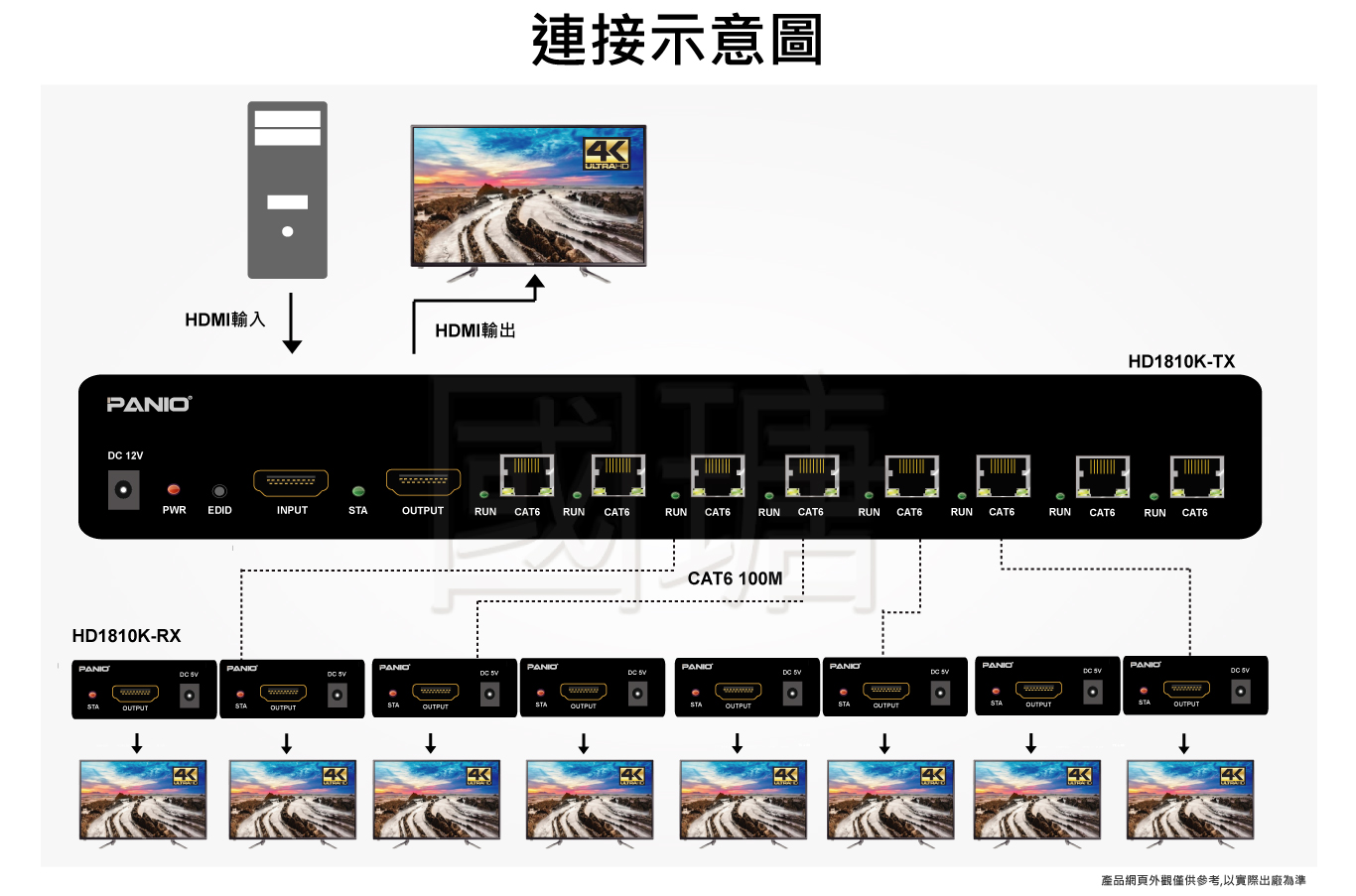

HD1810K 專為大型數位看板與多螢幕展示設計。發射端提供 1 路 HDMI 近端輸出 (Loop out)，並透過網線連接 8 個接收端。最亮點在於「每個接收端均具備 2 路同步 HDMI 輸出」，總計 1+16 = 17 路的高效率同步傳輸。

4K60Hz 高畫質與 HDR

符合 HDMI 2.0b 與 HDCP 2.2 標準。支援最高 4K@60Hz (YUV 4:4:4) 解析度，並相容 HDR, HDR10, HDR10+ 與 HLG，確保色彩動態範圍極致細膩。

長距離穩定傳輸

透過單一 CAT6/6a/7 網路線，可將 4K@60Hz 訊號延長至 60 米 / 4K@30Hz 訊號延長至 100 米。內建數位平衡技術，確保長距離傳輸影像依然銳利無延遲。

單向 POC 供電技術

支援單向 POC (Power over Cable) 功能。僅需在發射端連接 12V 電源，即可同時透過網線為 8 個接收端供電，大幅簡化施工與插座需求。

3.5mm 音訊提取分離技術

發射端具備獨立的 3.5mm 類比音訊輸出孔，可將 HDMI 內的數位音軌解嵌 (Extraction) 為類比訊號，方便外接至廣播系統、功放擴大機或監聽喇叭。

智慧 EDID 管理與紅外線回傳

內建靈活的 EDID 撥碼開關與紅外線雙向回傳功能。使用者可在顯示端直接操控訊號源設備，解決各類顯示器之間的解析度相容性問題。

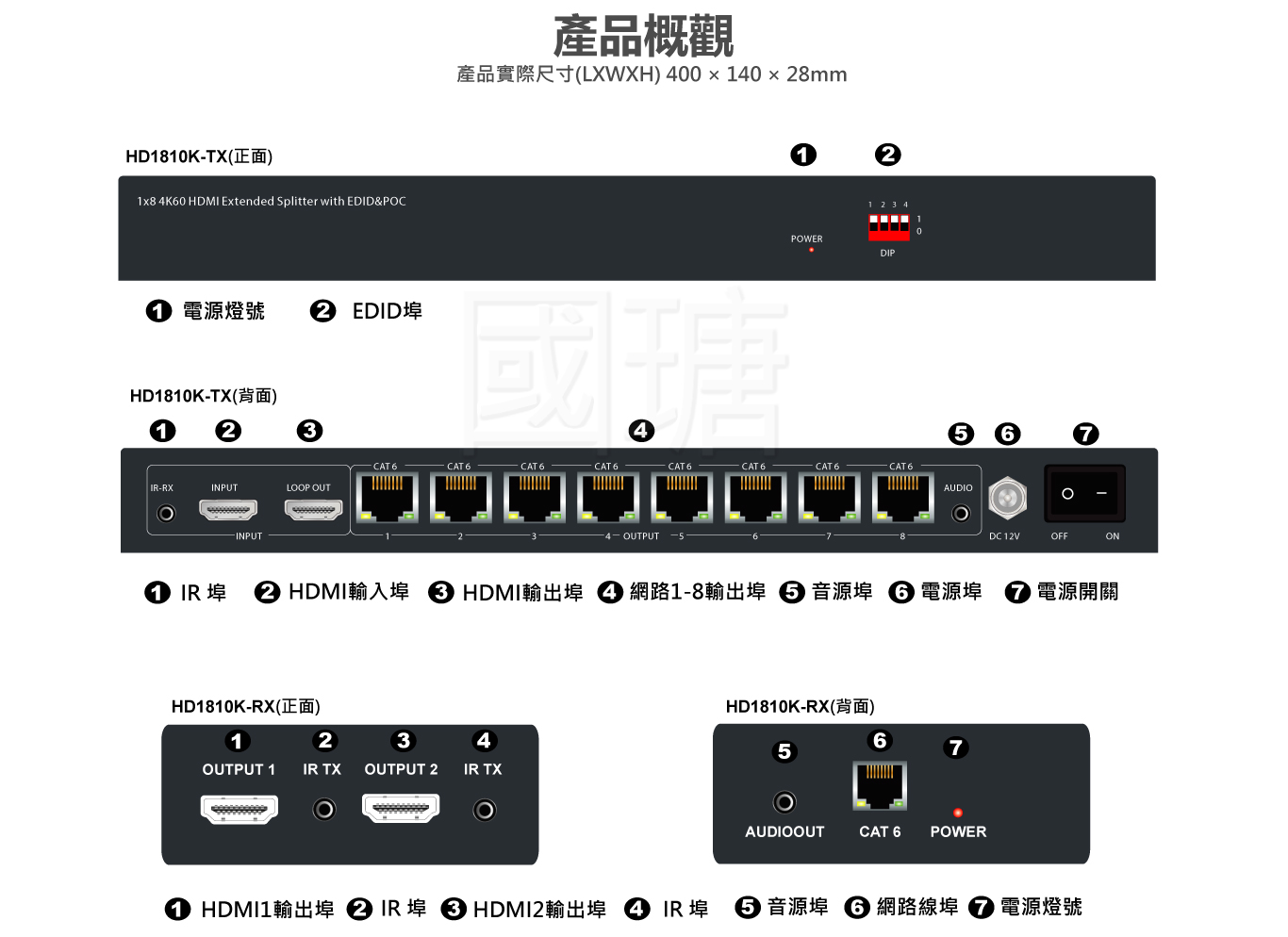

HD1810K 1進17出 分配延長器主機
HD1810K 1進17出 分配延長器主機
系統優勢
  • 全數位 17 路同步：1 組近端監控 + 8 組遠端接收器，每組接收器支持 2 台電視，適合大型賣場、工廠與中控室。
  • 高品質音訊傳輸：支援 LPCM 7.1CH, Dolby TrueHD, DTS-HD Master Audio 等多種高清音訊格式。
  • 高效散熱與穩定性：發射端具備專業散熱孔位，支持 7×24 小時不間斷運行。
  • 佈線靈活簡約：僅需 12V 電源接於 Tx 端，遠端 Rx 無需額外變壓器。
  • 3.5mm 音訊解嵌：影音分離輸出，完美結合商業廣播或音響系統佈署。
  • 多段 EDID 設定：提供 10 種 EDID 模式（如 4K60 2CH, 1080P 7.1CH 等）以適配各種特殊應用環境。
HD1210K 1進5出 分配延長器主機

規格

HD1810K
HDMI 規範 HDMI 2.0b (18Gbps), HDCP 2.2 / 1.4
影像解析度 最高 4K2K@60Hz (4:4:4) 8-bit
傳輸距離 4K60Hz 達 60 米 (CAT6/6a/7 網線), 4K30Hz 達 100 米 (CAT6/6a/7 網線)
輸出路數 (總計 17 路) Tx 近端環出 × 1 + (8 × Rx 雙 HDMI 輸出)
色彩深度 8-bit, 10-bit, 12-bit (1080P); 8-bit (4K60)
音訊格式 LPCM 2.0/2.1/5.1/7.1, Dolby Digital, DTS 5.1, Dolby TrueHD, DTS-HD
紅外線控制 雙向寬頻紅外線回傳 (20kHz - 60kHz)
供電方式 12V/3A DC (Tx 端供電，Rx 支援 POC)
運作溫度 0°C ~ 40°C

安裝建議

  • 建議選用純銅 CAT6 或更高等級的網線以確保 4K60Hz 的長距離穩定性。
  • 連接前請確認發射端 (Tx) 的 EDID 撥碼開關已設定至適配顯示器的位置。
  • 本系統支援 POC，請務必先連通所有網線後再開啟發射端電源。
  • 連接的 HDMI 線材（輸入+輸出）總長度限制為 10 公尺。
  • 避免將網線與強電（如空調、馬達電源線）平行共管。

裝箱清單

  • 1 × HD1810K_Tx 1進8出網路型發射器 (Tx)
  • 8 × HD1810K_Rx 雙輸出接收器 (Rx)
  • 1 × 12V/3A 專業電源變壓器
  • 1 × 紅外線發射線 / 16 × 紅外線接收線
  • 1 × 安裝機架掛耳包
  • 1 × 操作說明書
