HVD｜4K30Hz HDMI／VGA／DP 壁上型影音訊號延長器

支援 POC 單邊供電・音訊分離輸入/輸出・RS-232 控制

HVD

產品 / 壁上/桌面 HDMI延長座插

支援 4K 30Hz 高畫質

最高解析度支援 3840 × 2160 @ 30Hz，畫面細節更清晰。

三種訊號輸入介面

內建 HDMI、VGA+3.5mm、DP 三路輸入，面板按鍵即可快速切換。

POC 單邊供電

支援 Power over Cable（POC），僅需單端供電即可完成遠距影音傳輸，佈線更簡潔。

音訊分離輸出

支援 3.5mm 音訊獨立輸出，方便外接喇叭、擴大機或會議音響系統。

遠距穩定傳輸

1080P @60Hz 最遠 100 公尺；4K @30Hz 最遠 70 公尺（依接收端型號而異）。

RS-232 控制整合

支援 RS-232 指令控制，可整合中控系統，適用專業會議室與商用場域。

壁上嵌入式面板設計

機體可嵌入牆面，僅保留前端訊號介面，隱藏線材並提升整體空間質感。

HDBaseT 技術｜網路線傳輸影音

採用 HDBaseT 延伸技術，以網路線材遠距傳輸影音訊號，播放穩定、畫質細膩，適用教室、展演、監控與商用空間。

HVD 4K30 HDMI/DP/VGA 壁上型影音訊號延長器｜HDBaseT 70-100m 遠距延伸｜PANIO國瑭
HVD 壁上型影音延長面板｜HDMI VGA DP 三路輸入切換｜POC 單邊供電｜PANIO國瑭
產品特色與應用

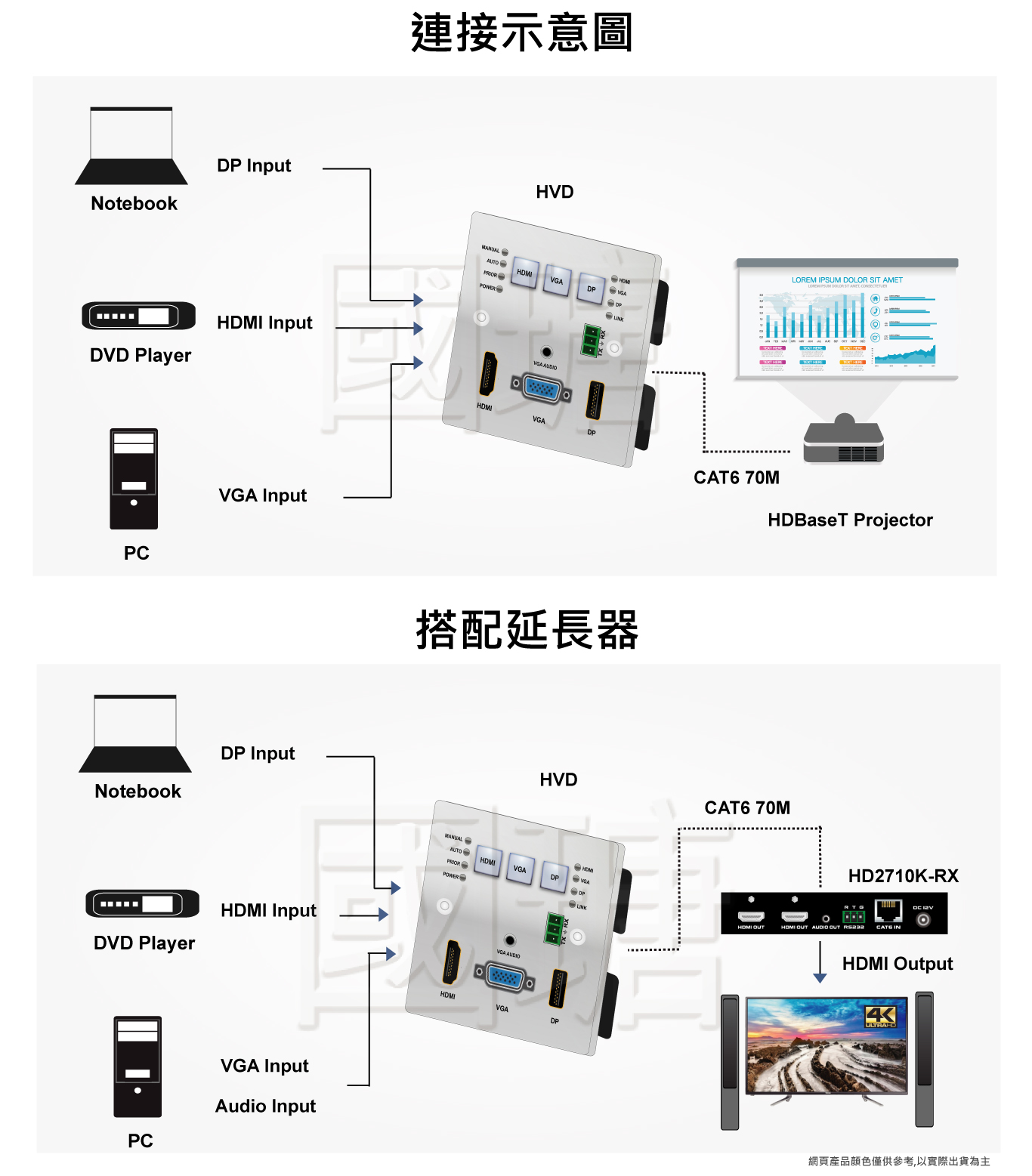

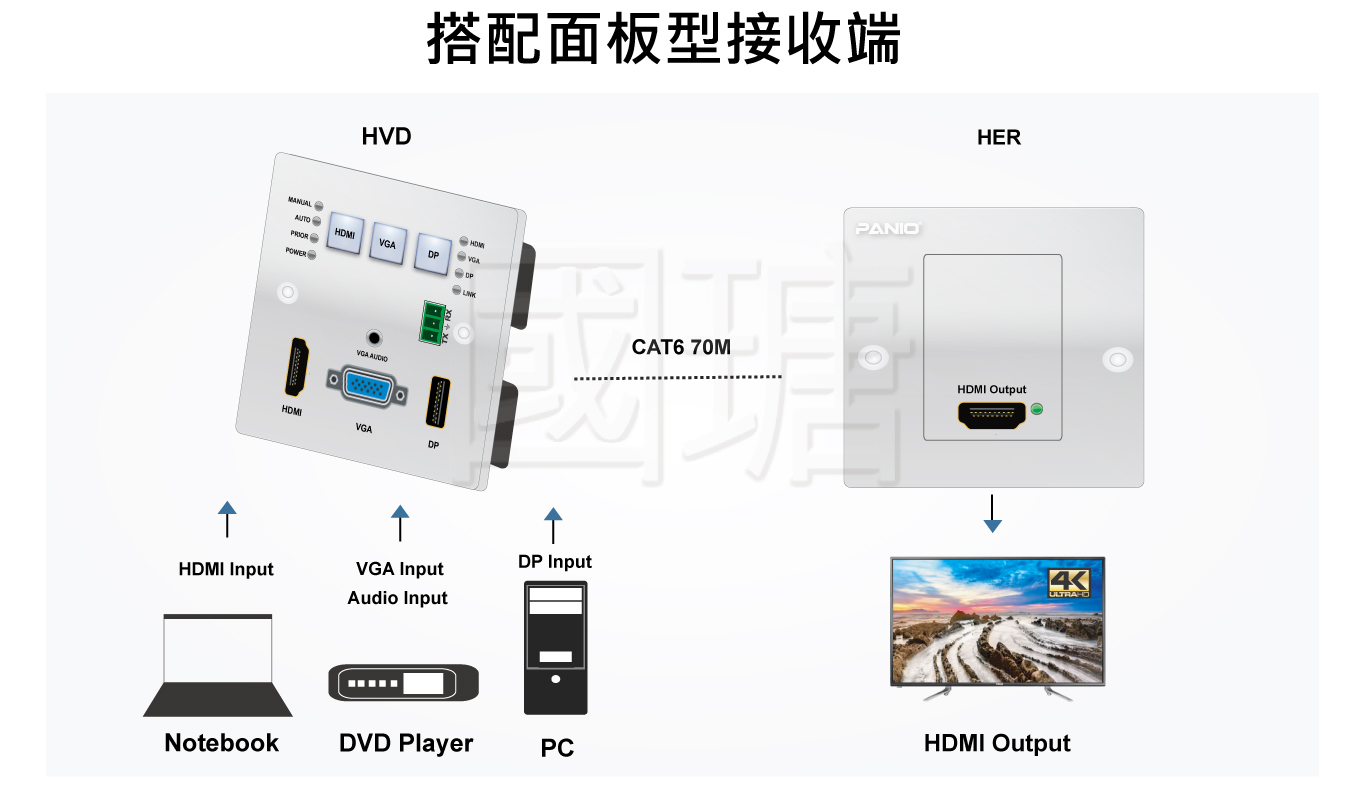

  • 透過網路線材將 HDMI／VGA（含 3.5mm 音訊）／DP 訊號延伸至遠端接收端顯示，適用會議室、教室與展演空間。
  • A 型接收端：1080P @60Hz 最遠 100 公尺；4K @30Hz 最遠 70 公尺。
  • B 型接收端：1080P @60Hz 最遠 70 公尺；4K @30Hz 最遠 35 公尺。
  • 支援面板按鍵切換與 RS-232 控制，利於系統整合與集中管理。
  • 牆面面板精緻設計，可隱藏面板後方線材，改善佈線凌亂問題。
  • 支援 POC 單邊供電（Power over Cable），降低供電與施工成本。
  • 相容 HDMI 1.4b、HDCP 1.4，滿足一般 4K30 商用顯示需求。
  • 畫面呈現清晰穩定，長距離傳輸減少壓縮造成的畫質劣化。
  • 可搭配電視端接收器 HD2710K，完成遠端播放與顯示建置。
  • 可與 GMS 系列矩陣切換器搭配使用，彈性擴充多點訊號分配。
HVD HDBaseT 壁上型影音訊號延長器｜4K30 遠距延伸｜RS-232｜PANIO國瑭

產品規格

型號 HVD
輸入介面 1 × HDMI ／ 1 × VGA + 3.5mm 音訊 ／ 1 × DP ／ 1 × RS-232
輸出介面 1 × RJ-45（HDBaseT）
傳輸距離 A 型接收端：1080P @60Hz 最遠 100 公尺；4K @30Hz 最遠 70 公尺。
B 型接收端：1080P @60Hz 最遠 70 公尺；4K @30Hz 最遠 35 公尺。
協定標準 支援 HDMI 1.4b、HDCP 1.4
頻寬 10.2Gbps
線材支援 輸入與輸出端皆可搭配最長 5 公尺 HDMI 線材（建議使用合格認證線材）。
電源供應 DC 12V 1.5A
重量 200g
尺寸 88 × 88 × 38mm（可選美規尺寸）
PANIO國瑭｜專業影音延伸與系統整合

使用建議（提高穩定度）

  • 建議使用合格認證之 4K HDMI 線材與品質良好的網路線材，以確保傳輸穩定。
  • 不建議串接未經原廠驗證之切換器／分配器／轉換器等設備，以避免相容性或訊號不穩定。
  • 為維持系統穩定，請使用原廠認證變壓器或同規格高品質電源供應器。
  • 如需與既有設備或中控系統整合，建議先提供現場架構與設備型號，以便評估相容性。
  • 本機種提供英規／美規尺寸可選，施工前請先確認面板開孔規格。

包裝內容物

  • 1 × HVD 壁上型影音訊號延長器
  • 1 × DC 12V 1.5A 變壓器
  • 1 × 使用說明書
