電視牆拼接｜多畫面分割｜高速切換矩陣切換器

模組化機箱

HW03系列

產品 / 拼接/堆疊/分割畫面處理器

電視牆拼接

最多支援 16 台螢幕拼接，彈性組成 MxN 格式的電視牆。

快速切換

切換訊號源時無黑屏，實現 0 秒即時顯示。

分割畫面

單螢幕可分割為 4 畫面同步顯示（矩陣模式下）。

4K 60Hz 高解析度

最高支援 3840 × 2160 @60Hz 超高畫質輸出。

預覽功能

任一路輸出可顯示 4 分割畫面，即時預覽輸入訊號（矩陣模式下）。

聲音分離輸出

提供 3.5mm 音源輸出孔，可外接喇叭或音響設備。

模組化架構

支援 4 入 N 出矩陣交錯切換，N 可彈性擴充至最多 16 路輸出。

螢幕 180 度旋轉

每台螢幕皆可進行 180 度畫面翻轉，有效降低拼接縫隙干擾。

輸入畫面旋轉

支援輸入源畫面旋轉 90°、180°、270°，靈活調整顯示方向。

修邊功能

有效修正拼接邊框造成的視覺拉伸與變形，呈現更自然逼真的畫面。

中央控制整合

提供常用控制代碼，支援中控系統整合，實現集中化管理。

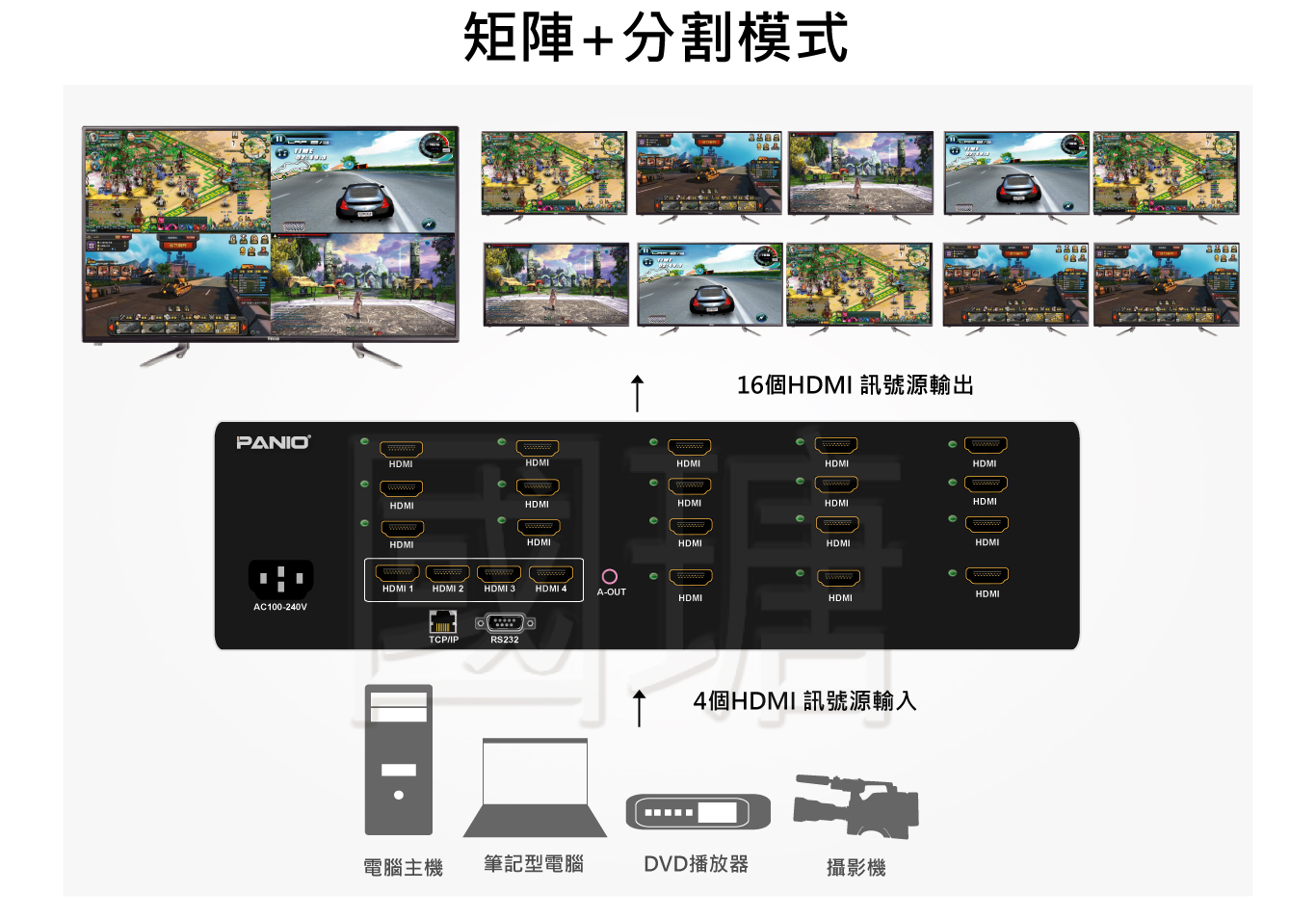

模組化矩陣切換器, 內建拼接電視牆+分割畫面處理器

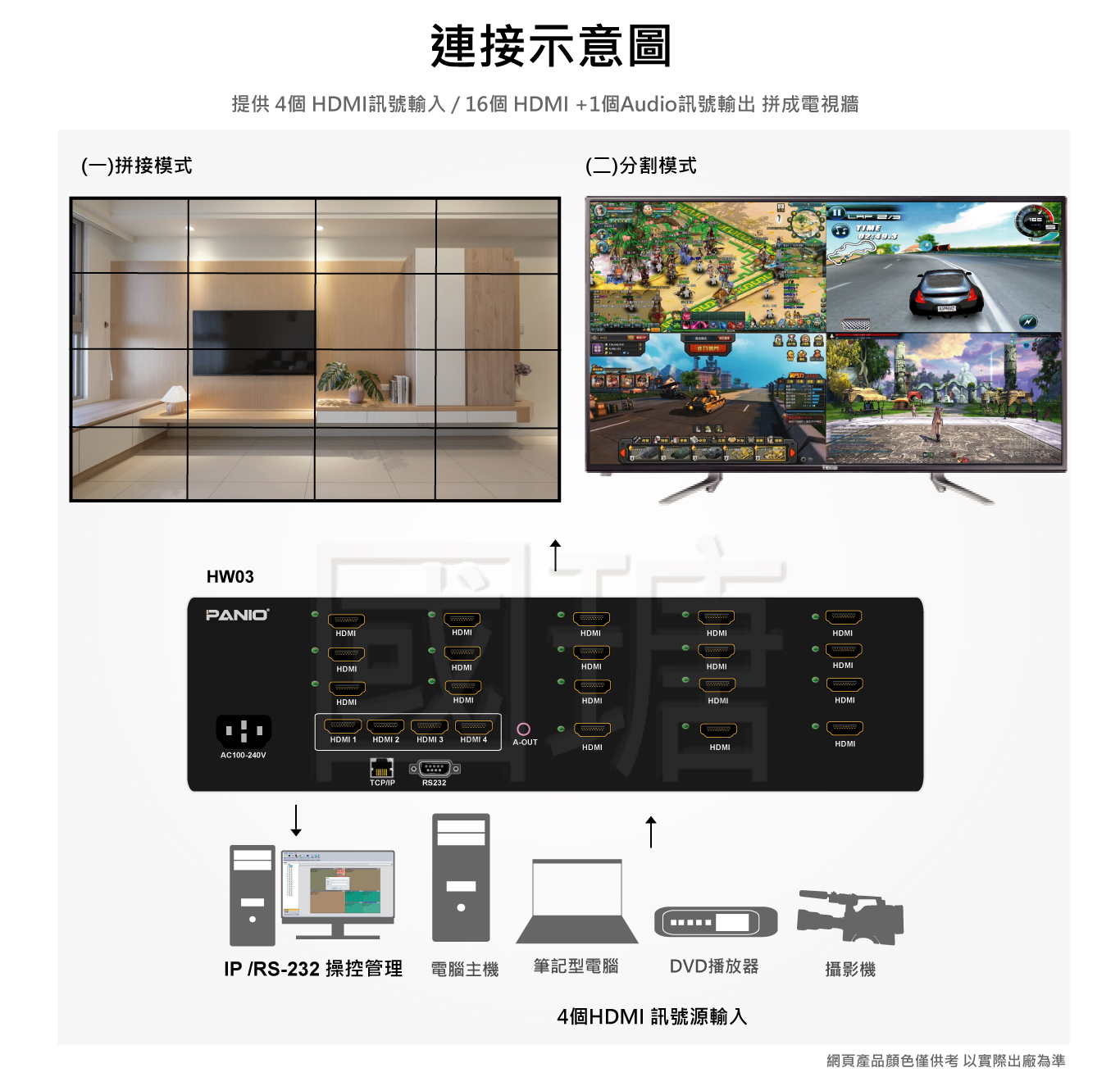

模組化矩陣切換器, 內建拼接電視牆+分割畫面處理器
拼接電視牆180度旋轉
詳細說明
  • 支援 4 路 HDMI 輸入（2 x HDMI 2.0、2 x HDMI 1.4），最高解析度達 4K@60Hz，並向下相容。
  • 輸出卡可彈性擴充，最多支援 16 路輸出。
  • 拼接模式下可設定多種解析度：1024×768@60Hz、1280×800@60Hz、1280×720@60Hz、1920×1080@60Hz、1920×1200@60Hz。
  • 模組化機箱設計，整合電視牆拼接、四畫面分割、快速切換與矩陣切換等多功能影音處理。
  • 矩陣模式支援 0 秒無縫切換，無黑屏、無延遲，切換流暢自然。
  • 支援拼接畫面旋轉功能（90°／180°／270°），可依需求直立或橫向顯示。
  • 矩陣模式下支援四分割畫面同步顯示（拼接模式不支援）。
  • 最多可輸出至 16 台顯示器，自由排列組成 MxN 電視牆。
  • 支援影像邊緣修正技術，有效解決拼接畫面走位與視覺不連貫問題。
  • 支援音頻解嵌，提供 3.5mm 獨立音源輸出。
  • 控制方式多元：遙控器、TCP/IP、RS-232、面板按鍵皆可操作。
  • 支援標準 19 吋機架安裝尺寸，方便整合於機櫃系統。

規格

型號 HW03
插槽 彈性擴充最多可接 16片插卡
輸入介面 固定4路輸入: 2 x HDMI2.0，2 x HDMI1.4
輸出介面 最多 16 x HDMI, 1 x 3.5mm
輸入解析度 支援 2路 3840x2160 60Hz 4K 60Hz / 2路 3840x2160 30Hz 4K 30Hz
拼接輸出解析度 任選輸出解析度: 1024x768 60HZ, 1280 x 800 60HZ, 1280 x 720 60HZ, 1920 x 1080 60HZ, 1920 x 1200 60HZ
色彩深度 24bit, 1677萬色
控制方法 遙控器, TCP/IP, RS-232, 按鍵
預覽功能 在矩陣模式下，可同步顯示四分割畫面.
控制卡 1 x RJ45 (10M/100M), 2 x RS-232輸入 (DB9母)，1 x RS232輸出 (DB9公)
功耗 70W (MAX)
電源供應 100 ～ 240VAC，50 / 60Hz
尺寸 (長x寬x高) 440 x 310 x 133mm (3U)
重量 7.5Kg

貼心叮嚀

  • 請使用具合格認證之線材進行訊號連接，確保傳輸穩定與安全。
  • 不建議使用未經原廠認證之串接、切換、分配或轉換器等設備，以避免相容性或訊號異常問題。
  • 為維持系統穩定性與效能，請務必使用原廠提供之電源線。
  • 如需搭配其他設備使用，請事先告知，以避免因相容性問題造成系統異常。
  • 系統支援兩種模式：矩陣模式（含四分割預覽功能）與拼接模式，兩者不可同時啟用。

包裝內容物

  • 1 X HW03機箱
  • 1 X 電源線
  • 1 X 說明書
