4K60 HDMI over IP 延長器 + USB 2.0 傳輸
4K@60Hz 4:4:4 · 18Gbps HDMI 2.0b · HDR 直通 · 雙向 IR · CAT5e/6 最遠 100 公尺
KH5600_W
產品 / HDMI 延長器 / AV over IP / USB KVM 延伸
六大技術優勢
4K60 4:4:4 超高畫質
支援最高 4K2K@50/60Hz 4:4:4 解析度，符合 HDMI 2.0b 規格，適合專業簡報、監控影像與高解析商業顯示。
18Gbps 影音頻寬
提供高達 18Gbps 影音頻寬，完整支援 4K60 訊號所需資料量，讓影像細節、色彩階調與動態畫面更穩定。
HDR 影音格式直通
支援 HDR10、HDR10+、Dolby Vision 與 HLG 直通，保留高動態範圍影像層次，打造更具沉浸感的展示效果。
CAT5e/6 最遠 100 公尺
透過單條 CAT5e/6 網路線即可延伸 HDMI、USB 與 IR 訊號，編碼器與解碼器間傳輸距離最遠可達 100 公尺。
USB 2.0 KVM 延伸
支援 480Mbps USB 2.0 傳輸，解碼端提供 4 組 USB 2.0 Device 連接埠，可連接鍵盤、滑鼠、USB 攝影機與隨身碟。
一對一 / 一對多架構
支援編碼器對解碼器直連，也可透過標準 1G 網路交換器將同一 4K 訊號分配至多台顯示設備。
為什麼選擇 KH5600_W？
▸ HDMI 2.0b / HDCP 2.3 完整相容
符合 HDMI 2.0b，並相容 HDCP 2.3 / 2.2 / 1.x，可對應多種訊源、播放器、電腦與專業顯示設備。
▸ 雙向 IR 遙控延伸
內建 IR IN / IR OUT，可將紅外線遙控訊號雙向傳輸，讓設備集中於機櫃時仍能從遠端操作訊源或顯示端。
▸ 解碼端音訊分離輸出
解碼器提供 3.5mm AUDIO OUT，可輸出 PCM 2.0 類比音訊，方便連接擴大機、主動式喇叭或會議室音響系統。
▸ 1G 網路交換器友善部署
採標準 1000Mbps 網路傳輸架構；若系統僅使用本產品，交換器 Jumbo Frame 設為 1600 以上即可。
▸ 小型金屬機身，安裝彈性高
編碼器 / 解碼器皆採黑色金屬外殼，尺寸 142 × 125.5 × 26.5 mm，搭配安裝耳可快速固定於機櫃、牆面或桌下。
▸ 專業工程部署穩定性
支援 IEC 61000-4-2 ESD 保護，並建議搭配突波保護設備，適合長時間運作的商用、教育與控制室環境。
詳細功能說明
- KH5600_W 採用 JPEG2000 標準編碼 / 解碼技術，可透過 CAT5e/6 網路線延伸 UHD HDMI 訊號，編碼器與解碼器間最遠 100 公尺。
- 支援一對一點對點延伸，也支援透過標準 1G 網路交換器進行一對多訊號分配，適合大型會議空間與多螢幕展示環境。
- 最高支援 4K2K@50/60Hz 4:4:4，並向下相容 1080p、720p、電腦解析度 1920×1200、1680×1050、1440×900 等格式。
- 支援 RGB 4:4:4、YCbCr 4:4:4、YCbCr 4:2:2、YCbCr 4:2:0 色彩空間；色深支援 8 / 10 / 12-bit。
- 支援 LPCM 7.1CH、Dolby 5.1、Dolby TrueHD、Dolby Atmos、DTS-HD Master Audio、DTS:X 等 HDMI 音訊格式。
- 解碼端具備 4 組 USB 2.0 Device 連接埠，每一連接埠限流 1A，可連接 USB 攝影機、鍵盤、滑鼠、隨身碟與其他 USB 週邊。
- 當一台編碼器連接多台解碼器時，可透過解碼端 USB 按鍵選擇目前要回傳 USB 2.0 訊號的解碼器。
- 支援雙向 IR 傳輸，IR 頻率寬頻 20K–60KHz，能在遠端控制訊源或顯示端設備。
- SERVICE USB-C 埠可用於 MCU 更新與 API 指令傳輸，方便工程端維護與系統整合。
- 搭配交換器使用時，如有其他網路設備共用同一交換器，建議將 AV over IP 設備透過 VLAN 進行隔離，以維持傳輸穩定。
哪些場合最需要 KH5600_W？
需要長距離傳送 4K HDMI、USB 鍵鼠或 USB 攝影機，同時保留 IR 控制能力的專業 AV/IT 場域，KH5600_W 都能提供穩定且彈性的解決方案。
企業會議室
將會議主機、攝影機、鍵盤滑鼠與顯示器分離部署，打造整潔穩定的專業會議環境。
控制室與監控中心
長距離傳輸高解析監控影像，並可透過 USB 鍵鼠於遠端操作主機。
教室與訓練中心
講師端與顯示端可彈性分離，透過單條 CAT5e/6 即可延伸 4K 畫面、USB 與 IR。
商業展示與數位看板
將播放器集中管理，並將 4K 影像延伸至展場、櫥窗、展示牆或多台顯示器。
直播與製播空間
延伸電腦、攝影機與周邊設備，有助於製播主機與操作區域分離配置。
醫療與專業影像
適合需要高解析影像顯示、設備集中管理與穩定長距離傳輸的專業工作站。
完整技術規格
以下列出 KH5600_W 的主要規格，完整 API 指令、面板操作與交換器設定請參閱操作說明書。
| 規格項目 | KH5600_W |
|---|---|
| 產品類型 | 4K60 HDMI over IP CAT 延長器，含 Encoder / Decoder |
| HDMI 版本 | HDMI 2.0b |
| HDCP 相容 | HDCP 2.3 / 2.2 / 1.x |
| 影音頻寬 | 18Gbps |
| USB 頻寬 | 480Mbps |
| 網路頻寬 | 1000Mbps |
| 最高解析度 | 4K2K@50/60Hz 4:4:4，並支援 4K2K@24/25/30、1080p、720p 與多種 PC 解析度 |
| HDR 支援 | HDR10、HDR10+、Dolby Vision、HLG 直通 |
| 色彩空間 | RGB 4:4:4、YCbCr 4:4:4、YCbCr 4:2:2、YCbCr 4:2:0 |
| 色深 | 8 / 10 / 12-bit；4K60Hz 4:4:4 為 8-bit |
| HDMI 音訊 | LPCM 7.1CH、Dolby 5.1、Dolby TrueHD、Dolby Atmos、DTS-HD Master Audio、DTS:X |
| 類比音訊 | Decoder 端 3.5mm AUDIO OUT，PCM 2.0，最高 2Vrms 非平衡輸出 |
| IR 規格 | 5Vp-p，寬頻 20K–60KHz，支援雙向 IR |
| 傳輸距離 | CAT5e/6 網路線最遠 100m / 328ft |

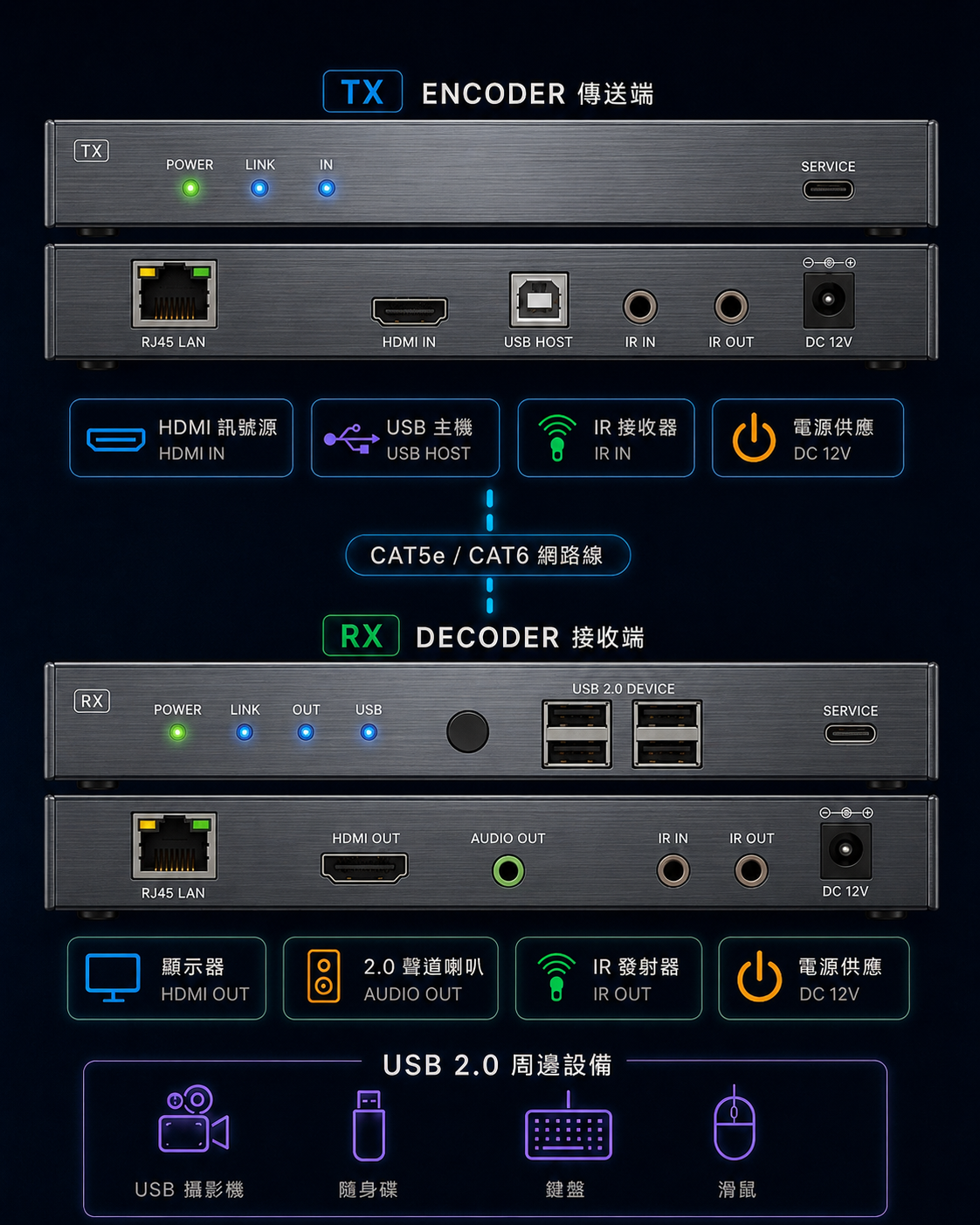

| Encoder 介面 | HDMI IN × 1、LAN RJ45 × 1、USB HOST USB-B × 1、IR IN × 1、IR OUT × 1、SERVICE USB-C × 1、DC 12V × 1 |
| Decoder 介面 | LAN RJ45 × 1、HDMI OUT × 1、AUDIO OUT × 1、USB 2.0 DEVICE × 4、IR IN × 1、IR OUT × 1、SERVICE USB-C × 1、DC 12V × 1 |
| USB Device 供電 | Decoder 每個 USB 連接埠限流 1A；雙層 USB 連接埠合計 1A |
| ESD 保護 | IEC 61000-4-2：±8kV 空氣放電、±4kV 接觸放電 |
| 外殼 / 顏色 | 金屬外殼 / 黑色 |
| 尺寸（寬 × 深 × 高） | Encoder / Decoder：142 × 125.5 × 26.5 mm |
| 重量 | Encoder：515g；Decoder：512g |
| 電源供應 | 輸入 AC 100–240V 50/60Hz；輸出 DC 12V / 1A |
| 耗電量 | Encoder：5.59W；Decoder：17.58W |
| 工作溫度 | 0°C 至 40°C |
| 儲存溫度 | -20°C 至 60°C |
| 工作濕度 | 20%–80% RH，無凝結 |
| 儲存濕度 | 10%–90% RH，無凝結 |
⚠ 部署注意事項
- 為確保 EDID 偵測穩定與影像傳輸品質，建議輸入端與輸出端 HDMI 線材總長度請勿超過 10 公尺，以避免因訊號衰減或握手異常造成不定期畫面閃爍、黑屏、解析度異常或無法正常顯示。
- 如透過交換器部署，Jumbo Frame 建議設定為 1600 以上；與其他設備共用交換器時，建議以 VLAN 隔離。
- 一個交換器系統中僅支援一台 Encoder，若需多組系統請分別規劃網路或 VLAN。
- 為確保 4K60 訊號穩定，請使用品質良好的 CAT5e / CAT6 線材與合格 HDMI 線材。
- SERVICE 埠用於 MCU 更新與 API 指令傳輸，請依工程需求操作。
📦 包裝清單
- KH5600_W 4K60 HDMI over IP CAT Extender Encoder × 1
- KH5600_W 4K60 HDMI over IP CAT Extender Decoder × 1
- IR Blaster Cable（1.5m）× 1
- IR Wideband Receiver Cable（1.5m）× 1
- USB Cable（USB Type A to Type B，1.5m）× 1
- 12V / 1A 鎖固式電源供應器 × 2
- 安裝耳 × 4
- 機械螺絲 × 8
- 操作說明書 × 1

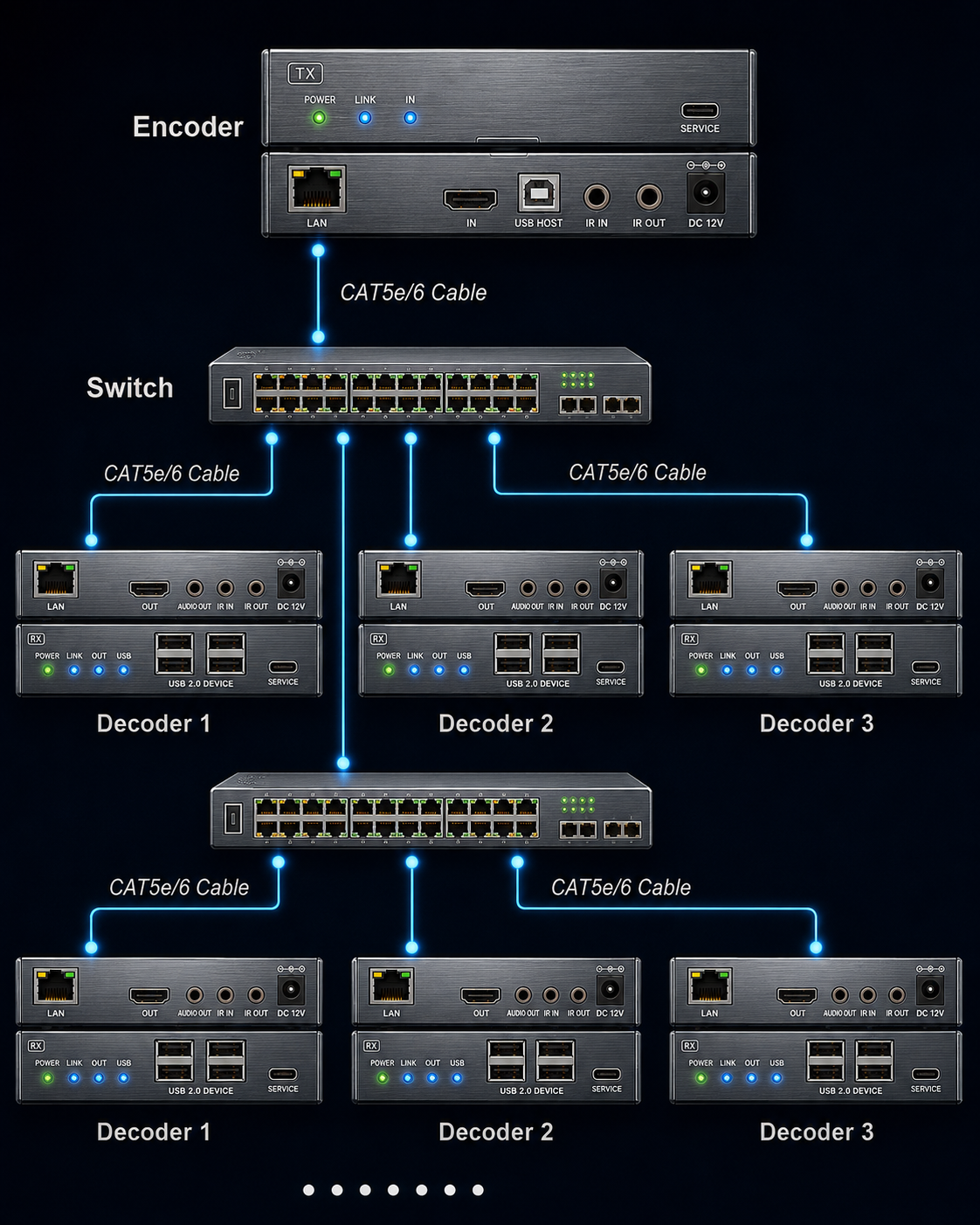

AV over IP 系統部署建議
KH5600_W 可直連 Encoder 與 Decoder，也可透過 1G 交換器擴充為一對多顯示。工程部署時請確認交換器 Jumbo Frame、VLAN 與網路隔離規劃，以確保 4K60 影音與 USB 回傳穩定。
