HDMI訊號矩陣切換方案：多螢幕遠距操控

支援 RS-232+IR訊號

KH6000

產品 / 產品應用方案

矩陣多對多訊號延伸

透過網路交換器技術，KH6000矩陣切換器可實現 1對1、1對多、多對多的靈活訊號切換與遠距操控，滿足各種複雜應用需求。

LED顯示

面板內建 LED指示燈，即時顯示連接狀態，讓您隨時掌握訊號源與顯示器的連接情況。

長距離高畫質傳輸

透過網路線材延伸影音訊號，支援 1080P 60Hz高解析度，確保畫質清晰穩定。

網路交換器傳輸

搭配 Giga Switch網路交換器，可擴充至 多進多出架構，並將 延伸距離擴展至數百公尺，滿足大範圍應用需求。

遠端遙控切換

支援紅外線遙控切換，使用者可遠端輕鬆選擇不同影音訊號源，提升操作便利性。

靈活擴充，經濟高效

未來如需擴充設備，僅需額外購買 單端延長器即可，無須更換整組設備，提供高彈性且具成本效益的解決方案。

HDMI訊號矩陣切換方案：多螢幕遠距操控
詳細說明
  • 支援多路 HDMI訊號源輸入，並可將訊號傳輸至多台遠端顯示器，達到多對多訊號矩陣切換功能，滿足複雜應用需求。
  • 最高解析度達 1920×1080 60Hz，適合各種高畫質應用場景。
  • 訊號傳輸端將 HDMI高畫質訊號轉換為網路訊號，透過標準網路線材傳輸至遠端顯示器，大幅降低佈線成本與複雜度。
  • 顯示器接收端將網路訊號還原為 HDMI訊號，可直接連接電視或顯示器，支援 1080P 60Hz高解析度輸出，確保影音品質。

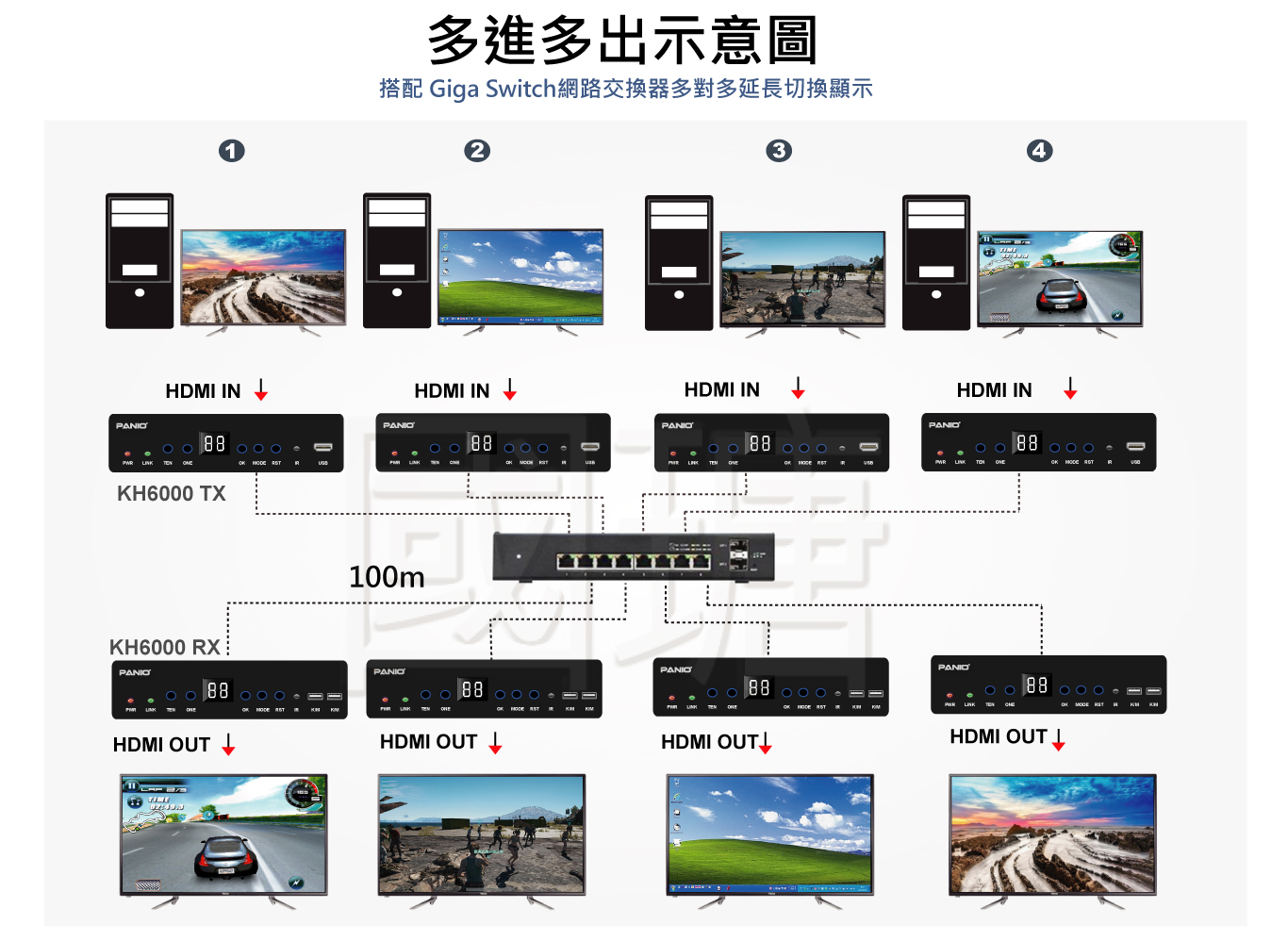

  • 透過 Gigabit網路交換器，輕鬆建構1對1、1對多、多對多的矩陣式遠距操控系統，實現靈活的訊號分配。
  • 透過 Gigabit網路交換器，訊號延伸距離最長可達數百公尺，輕鬆應對大範圍區域的影音傳輸需求。
  • 透過網路交換器串接，進一步擴展訊號傳輸距離，突破空間限制。
  • 系統設計靈活，未來需擴充輸入源或顯示器時，無需改變整體設計，僅需購買相應的傳輸端或接收端設備即可實現擴充，降低升級成本。
  • 提供遙控器與面板按鍵雙重切換模式。

規格

型號 KH6000
傳送端介面 1 x HDMI輸出, 1 x HDMI輸入, 1 x USB輸入, 1 x IR, 1 x RS-232, 1 x RJ-45輸出
接收端介面 1 x HDMI輸出, 2 x USB輸出, 1 x IR, 1 x RS-232, 1 x RJ-45輸入
支援解析度 最高解析度 1080P @60Hz
IR 支援 20-60Khz
延伸長度 Cat6訊號可達 150米, 透過 Giga Switch IGMP網路交換器可擴充為多個傳送端及接收端
連接線材長度 可接最長 5米 28AWG HDMI線材, 超過此長度建議搭配延長器延伸距離
控制方式 按鍵、IR
電源供應 AC 110V-240V 50/60HZ DC: 12V
尺寸 傳送端 / 接收端: 119 x 82 x 23mm ( LxWxH )

貼心叮嚀

  • 為確保最佳訊號傳輸品質，請務必使用通過合格認證的 HDMI線材連接訊號源與顯示設備。
  • 本方案可獨立運作，無需連接鍵盤與滑鼠，適用於純影音應用場景。
  • 為保障運輸安全，遙控器不附帶電池，請自行準備電池使用。
  • 為確保系統穩定性與產品壽命，請務必使用原廠認證的電源變壓器。
  • 為避免相容性問題，建議勿與其他品牌的切換器或轉換器連接，如有特殊需求，請透過 LINE與我們聯繫。
  • 請勿與上網設備共用網路，避免頻寬不足導致影音延遲或不穩定問題。
  • 輸入源與顯示設備之間的 HDMI線材總長度不應超過 10米，以確保畫質和訊號的穩定性。

包裝內容物

  • 1 X KH6000 傳送端
  • 1 x KH6000 接收端
  • 2 X 12V 變壓器
  • 2 X IR連接線
  • 1 x 遙控器 (內無電池)
  • 1 X 說明書
