USB 3.2 Gen 1 100米雙螢幕延伸器
雙 USB-C Host｜5Gbps USB 延伸｜雙 HDMI 4K60 DisplayLink｜RS-232｜FSYNC｜24V PoC
UK3000_W
產品 / USB 3.2 Gen 1 延伸器
核心功能特色
USB 3.2 Gen 1 高速延伸
支援最高 5Gbps USB 3.2 Gen 1 傳輸，並向下相容 USB 2.0 / USB 1.1，適合攝影機、儲存裝置與專業 USB 周邊。
CAT6a 100米長距離傳輸
透過單條 CAT6a F/FTP 線材，即可將高速 USB 與雙螢幕應用延伸至最遠 100m / 328ft。
雙 HDMI 4K60 DisplayLink 輸出
內建 DisplayLink 技術，可透過 USB-C Host 連線輸出兩組 HDMI 畫面，最高支援 4K@60Hz。
雙 USB-C Host 切換
傳送端提供兩組 USB-C Host，可支援自動切換、前面板手動切換與 API 指令切換。
音訊解嵌輸出
接收端支援平衡與非平衡類比音訊輸出，方便整合擴大機、喇叭與現場音響系統。
雙向 24V PoC 供電
傳送端或接收端任一端供電，另一端可透過 CAT6a 線材取得電源，降低現場電源配置難度。
內建 DisplayLink 技術，實現真正雙螢幕生產力
獨立雙螢幕輸出（延伸桌面）
這項強大的功能得益於它內建的 DisplayLink 技術。當電腦透過 USB-C 連接到傳送端時，Windows 或 macOS 作業系統會將遠端兩台 HDMI 螢幕（TV 1 與 TV 2）識別為兩個獨立顯示器。
使用者可將 Excel 表格放在第一個螢幕，並將視訊會議、網頁或儀表板開在第二個螢幕，大幅提升會議室、控制桌與專業工作站的多工效率。
同步顯示（鏡像桌面）
若在演講、教學或培訓場景中，需要兩個螢幕顯示完全相同的內容，只需在電腦的顯示器設定中，將模式改為「重複顯示 / Duplicate / Mirror Displays」。
延伸桌面與鏡像桌面皆由電腦端顯示器設定管理，讓現場使用者能依不同情境快速切換。
為什麼選擇 UK3000_W？
長距離 USB 攝影機延伸
適合 USB 攝影機、PTZ 攝影機、麥克風、鍵盤滑鼠、隨身碟、掃描器、印表機與觸控面板等周邊延伸。
雙主機彈性切換
傳送端具備兩組 USB-C Host，可在兩台電腦或主機系統之間快速切換，免除重複插拔線材。
專業控制整合
RS-232 透傳與 API 指令控制，方便整合第三方中控主機、工業控制與專業 AV 控制系統。
FSYNC 同步控制
FSYNC GPIO 透傳可支援工業攝影機同步與機器視覺應用，提升專業影像系統整合彈性。
24V PoC 簡化佈線
安裝時只需在其中一端供電，另一端即可透過 CAT6a 線纜供電，讓設備部署更乾淨、更快速。
金屬機身易於安裝
堅固黑色金屬外殼並附安裝耳，適合桌面、機櫃、設備室、顯示器後方與 AV/IT 工程場域。
詳細功能說明
- 透過單條 CAT6a F/FTP 線材，將 USB 3.2 Gen 1 5Gbps 訊號延伸最遠 100m / 328ft。
- 傳送端支援雙 USB-C Host，可透過自動切換、手動按鍵或 API 指令進行主機切換。
- 傳送端提供 1 組 USB-C 與 2 組 USB-A 裝置埠，方便本地 USB 周邊連接。
- 接收端提供 1 組 USB-C、2 組 USB-A 裝置埠，並提供雙 HDMI 輸出供遠端顯示。
- 內建 DisplayLink 技術，可從 USB-C 主機連線輸出雙 HDMI 畫面，最高支援 4K@60Hz。
- 安裝 DisplayLink 驅動程式後，Windows 或 macOS 可將 TV 1 與 TV 2 識別為兩個獨立顯示器。
- 若需兩個螢幕顯示相同內容，可於電腦顯示器設定中切換為 Duplicate / Mirror Displays。
- 接收端支援最高 2Vrms 平衡音訊輸出與最高 1Vrms 非平衡類比音訊輸出。
- RS-232 透傳與 API 指令控制可導入專業中控系統與 AV/IT 系統整合。
- 傳送端與接收端皆具 USB-C SERVICE 埠，可用於韌體更新。
- FSYNC GPIO 透傳支援工業攝影機同步應用。
- 雙向 24V PoC 可減少電源供應器需求並簡化現場安裝。
哪些場合最需要 UK3000_W？
UK3000_W 適合需要長距離高速 USB、雙螢幕輸出與集中 AV/IT 控制的專業環境。
會議室與 BYOD 空間
USB-C 筆電可連接遠端 USB 周邊與雙 HDMI 螢幕，提升會議協作與簡報彈性。
USB 攝影機延伸
延伸 USB 攝影機、PTZ 攝影機、麥克風與會議周邊，適合大型會議空間與機櫃集中部署。
教室與培訓空間
雙 HDMI 輸出可支援講師螢幕、互動顯示器與教學內容顯示，搭配 CAT6a 簡化佈線。
工業視覺系統
FSYNC 透傳可支援工業攝影機同步，適合機器視覺與影像檢測應用。
控制桌與工作站
讓操作員在遠端使用 USB 周邊與兩組獨立 HDMI 顯示器，適合技術控制空間。
醫療與影像空間
支援乾淨、彈性且易於維護的 USB 與雙顯示延伸架構，適合醫療影像與專業設備空間。

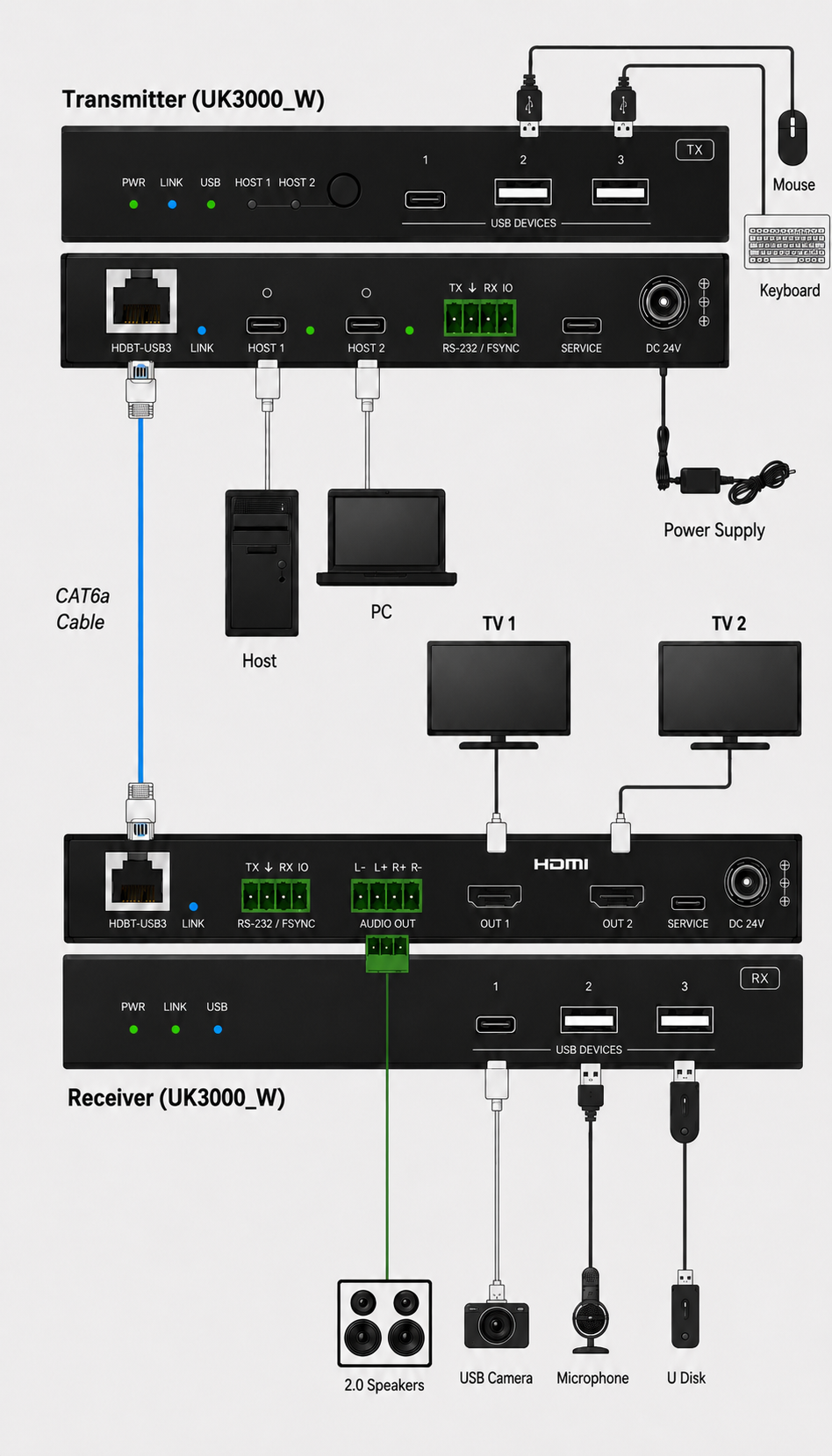

系統連接示意圖
- 若只作一般 USB 周邊延伸，可依設備與系統環境進行 USB 連接測試。
- 若需要雙 HDMI 4K60 獨立延伸桌面，電腦必須安裝最新版 DisplayLink 驅動程式。
- Windows 與 macOS 的延伸 / 鏡像模式，請由作業系統的顯示器設定中切換。
完整技術規格
以下列出 UK3000_W 主要規格，實際功能可能依專案版本與系統配置調整。
| 規格項目 | UK3000_W |
|---|---|
| 產品類型 | USB 3.2 Gen 1 100米延伸器，支援雙 USB-C Host 與雙 HDMI DisplayLink 輸出 |
| 系統組成 | 傳送端 TX + 接收端 RX |
| USB 協定 | USB 3.2 Gen 1，向下相容 USB 2.0 / USB 1.1 |
| USB 傳輸速率 | 最高 5Gbps |
| HDMI 標準 | HDMI 2.0b |
| HDCP | HDCP 2.2 |
| HDMI 頻寬 | 18Gbps |
| HDMI 解析度 | 最高 4K@60Hz |
| 色彩深度 / 色彩空間 | 8 / 10 / 12-bit；RGB、YCbCr 4:4:4、YCbCr 4:2:2、YCbCr 4:2:0 |
| 傳輸距離 | CAT6a F/FTP：100m / 328ft；USB 線：1.5m / 4.9ft；被動 HDMI 線：3m / 9.8ft |
| ESD 防護 | IEC 61000-4-2：空氣放電 ±8kV，接觸放電 ±4kV |
| 傳送端輸入 | 2 × USB-C HOST |
| 傳送端輸出 | 2 × USB-A DEVICE、1 × USB-C DEVICE、1 × HDBT-USB3 RJ45 with 24V PoC |
| 傳送端控制 | 1 × RS-232、1 × FSYNC、1 × USB-C SERVICE 韌體更新埠 |
| 接收端輸入 | 1 × HDBT-USB3 RJ45 with 24V PoC |
| 接收端輸出 | 2 × USB-A DEVICE、1 × USB-C DEVICE、2 × HDMI OUT、1 × AUDIO OUT |
| 接收端控制 | 1 × RS-232、1 × FSYNC、1 × USB-C SERVICE 韌體更新埠 |
| 音訊輸出 | 平衡類比輸出最高 2Vrms；非平衡類比輸出最高 1Vrms |
| 外殼 / 顏色 | 金屬外殼 / 黑色 |
| 尺寸 | 傳送端：140 × 75 × 23mm；接收端：180 × 95 × 23mm |
| 重量 | 傳送端：324g；接收端：486g |
| 電源供應 | AC 100–240V 50/60Hz 輸入；DC 24V / 3.75A 輸出 |
| 功耗 | 傳送端最高 18.48W；接收端最高 19.44W |
| 工作環境 | 工作溫度 0°C–40°C；儲存溫度 -20°C–60°C；濕度非凝結 |
⚠ 部署注意事項
- 若需使用獨立雙螢幕輸出，請先至 Synaptics 官方網站安裝最新版 DisplayLink 驅動程式。
- 建議使用 CAT6a F/FTP 線材，以確保 100m / 328ft 長距離傳輸穩定。
- 請採用直通網路線接法，不建議使用交叉線。
- 為確保 4K 輸出穩定，請使用合格 HDMI 線材並確認電腦顯示設定正確。
- 若導入 RS-232 控制，請於部署前確認鮑率、同位檢查、停止位元與指令格式。
- 設備支援雙向 24V PoC，可由傳送端或接收端任一端供電。
📦 包裝清單
- UK3000_W USB 3.2 Gen 1 延伸器傳送端 × 1
- UK3000_W USB 3.2 Gen 1 延伸器接收端 × 1
- 24V / 3.75A 鎖定式電源供應器 × 1
- 4-pin 3.5mm 鳳凰端子公頭 × 2
- 5-pin 3.5mm 鳳凰端子公頭 × 1
- 安裝掛耳 × 4
- KM3×4 螺絲 × 8
- 使用說明書 × 1
