4進 4出 4K 60Hz HDMI矩陣切換器
支援HDMI2.0, YUV4:4:4, 18Gbps, HDR10, 聲音獨立輸出
CH4420K
關於CH4420K
PANIO [ CH4420K ] 可讓4組不同的 HDMI 數位訊號 交互顯示在 4台HDMI影音顯示設備上, 內建 SPDIF Audio輸出 及 EDID (延伸顯示能力識別). 可使用 面板按鍵 / 遙控器 / RS-232控制埠 / TCP/IP 埠進行切換。採用最新 HDMI 2.0 規格，支援 4K/2K 60Hz YUV4:4:4 HDR10. 本產品操作簡易好上手, 提供在各種多媒體應用環境，具有絕佳的彈性及控制能力。
全功能 4進 4出 數位影音HDMI矩陣切換器，可透過手動及遙控等方式輕鬆切換.
支援HDMI 2.0, HDCP 2.2 , 解析度最高可達 4K/2K 60Hz YUV4:4:4 3D
支援 SPDIF 音效輸出 , 達到影音分離技術.
支援 EDID自動調整功能，如果螢幕無畫面, 請至>>EDID設定頁面 依照說明設定.
保障電源穩定,內建鎖扣式電源接口.
支援高頻寬 18Gbps ,及 HDR10 .
集中控制功能，單台控制單元可控制多台矩陣，無需手動修改配置資料.
具遙控功能.
控制方式: 遙控切換, RS-232, 面板控制及TCP/IP 控制.
可安裝於滑動式機架,寬度:216mm(固定式機架須使用滑動式導軌).
LINE服務專線: acafa2 / epanio
1 x 5V 3A 變壓器
1 x IR 連接線
1 x 紅外線遙控器 (無電池)
2 x 耳架
打開瀏覽器並輸入預設IP地址 192.168.1.168 (本體背面有貼IP位址)，然後您可以設置功能如下圖：
如果IP被更改或忘記位址, 請打開光碟片內 或 網頁下載 ”PC tool “,搜索HDMI矩陣的IP位址.

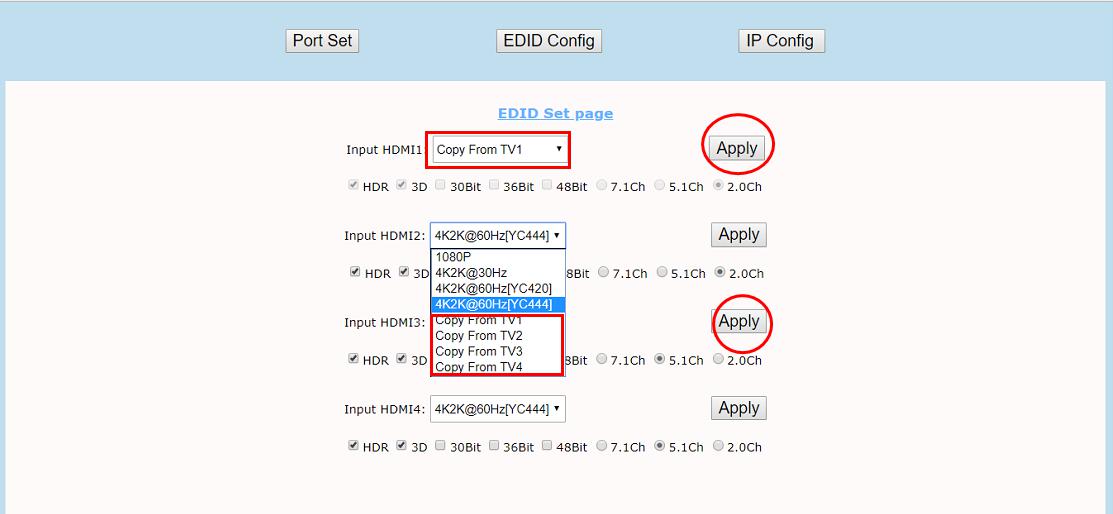

進入EDID Config設定螢幕EDID,建議採用Copy方式.
| 型號 | CH4420K |
|---|---|
| 輸入介面 | 4 x HDMI ( Type A Female ) |
| 輸出介面 | 4 x HDMI ( Type A Female ) 4 X SPDIF 埠 |
| 支援解析度 | 480p@60hz,576P@50hz,720P@60hz,
1080P@24hz,1080P@50hz,1080P@60hz,4K@24hz,4K@30hz,
4K@60hz YUV4:2:0, 4K@ 60hz YUV4:4:4 |
| 頻寬 | 18 Gbps |
| 狀態顯示 | 面板LED |
| 控制介面 | 1 x RS-232 、1 x RJ-45 |
| 協定標準 | 支援HDMI2.0 支援HDCP2.2 |
| 連接線材長度 | 輸入及輸出各可接最長5米HDMI線材,超過此長度建議搭配延長器延伸距離 |
| 重量 | 0.72公斤 |
| 控制方式 | 按鍵、RS232、WEB、遙控器 |
| 電源供應 | AC 110V-240V 50/60HZ DC:5V 3A |
| 尺寸 ( WxDxH ) | 216 ×105×34mm |

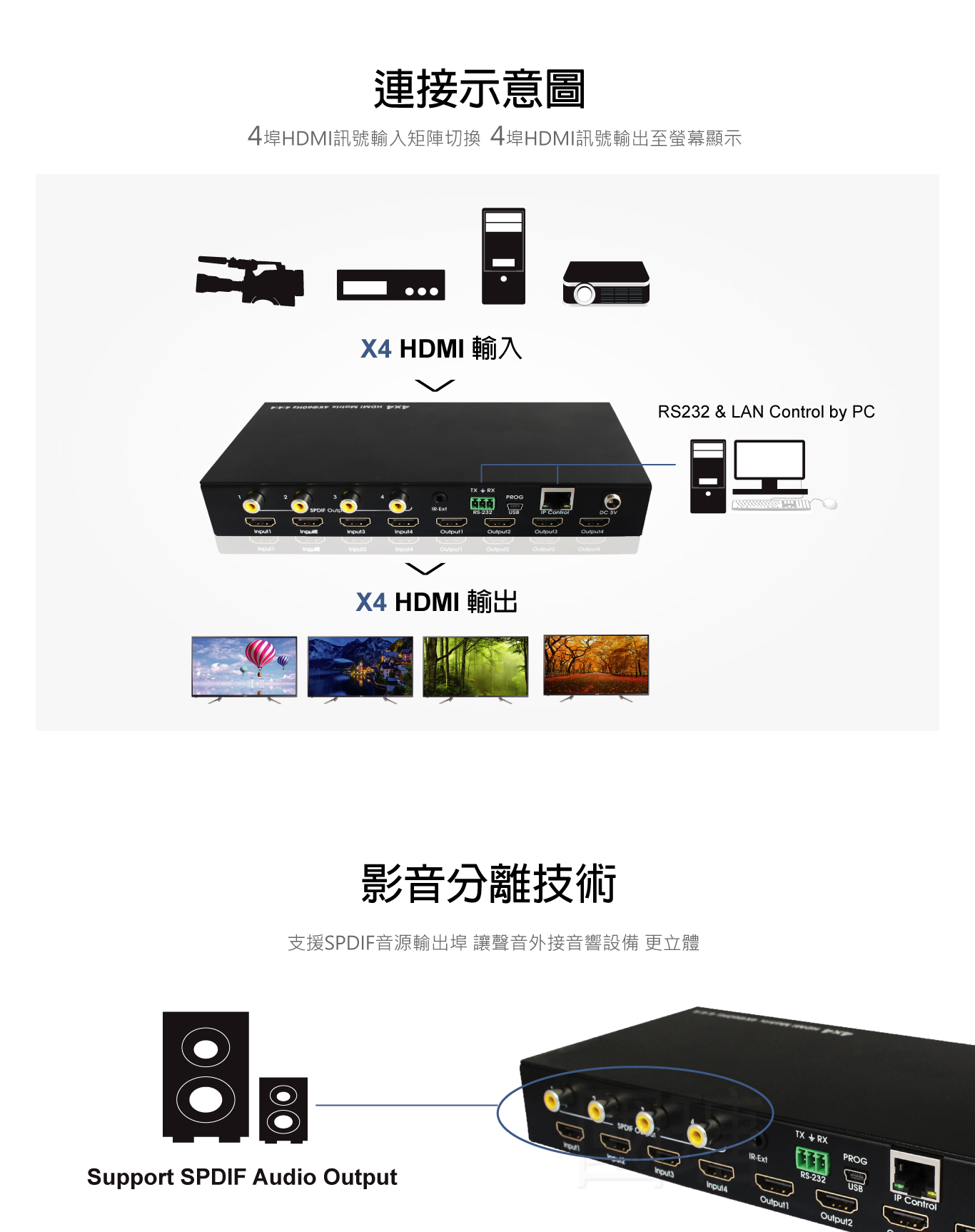

示意圖
