拼接矩陣混合處理器

矩陣切換 × 電視牆拼接 × 四分割畫面，一機整合多元顯示

CH4432

產品 / 拼接電視牆 / 拼接矩陣混合處理器

台灣晶片之光，極致穩定的顯示

搭載瑞昱 Realtek RTD 核心，以台灣晶片整合方案，定義顯示系統的穩定新高度。

一機整合，系統更簡單

整合 矩陣切換、電視牆拼接與4畫面分割 三大核心功能，一台設備即可完成多訊號顯示架構，大幅降低系統複雜度與建置成本。

電視牆拼接＋四分割顯示

支援 NxM 電視牆拼接架構，提供 2×2、左右 2×1、上下 1×2、子母畫面與單螢幕顯示，靈活對應各種顯示需求。

專業矩陣切換應用

內建矩陣切換功能，支援 一對一、一對多訊號切換，可快速將指定來源輸出至單一或多個顯示端，提升操作效率。

5訊號輸入，整合更自由

支援 HDMI 1–4 與 DisplayPort 多路輸入，可整合電腦、播放器、監控與會議系統。

畫面細節全面可調

支援拼縫、亮度、對比調整，並提供 單屏或整體 90° / 180° / 270° 旋轉與鏡像顯示，完美對應各種螢幕安裝方式。

多元控制，系統整合首選

支援前面板操作、紅外線遙控、RS-232 與 TCP/IP，可無縫整合中控系統，深受工程端與系統整合商青睞。

三語系介面，跨場域部署

內建 繁體中文 / 簡體中文 / English 操作介面，適用國內外專案與多場域部署。

CH4432 拼接矩陣混合處理器，整合矩陣切換、電視牆拼接與四分割畫面顯示
詳細說明
  • 一機整合矩陣切換、電視牆拼接與4畫面分割功能，簡化系統架構與建置成本。

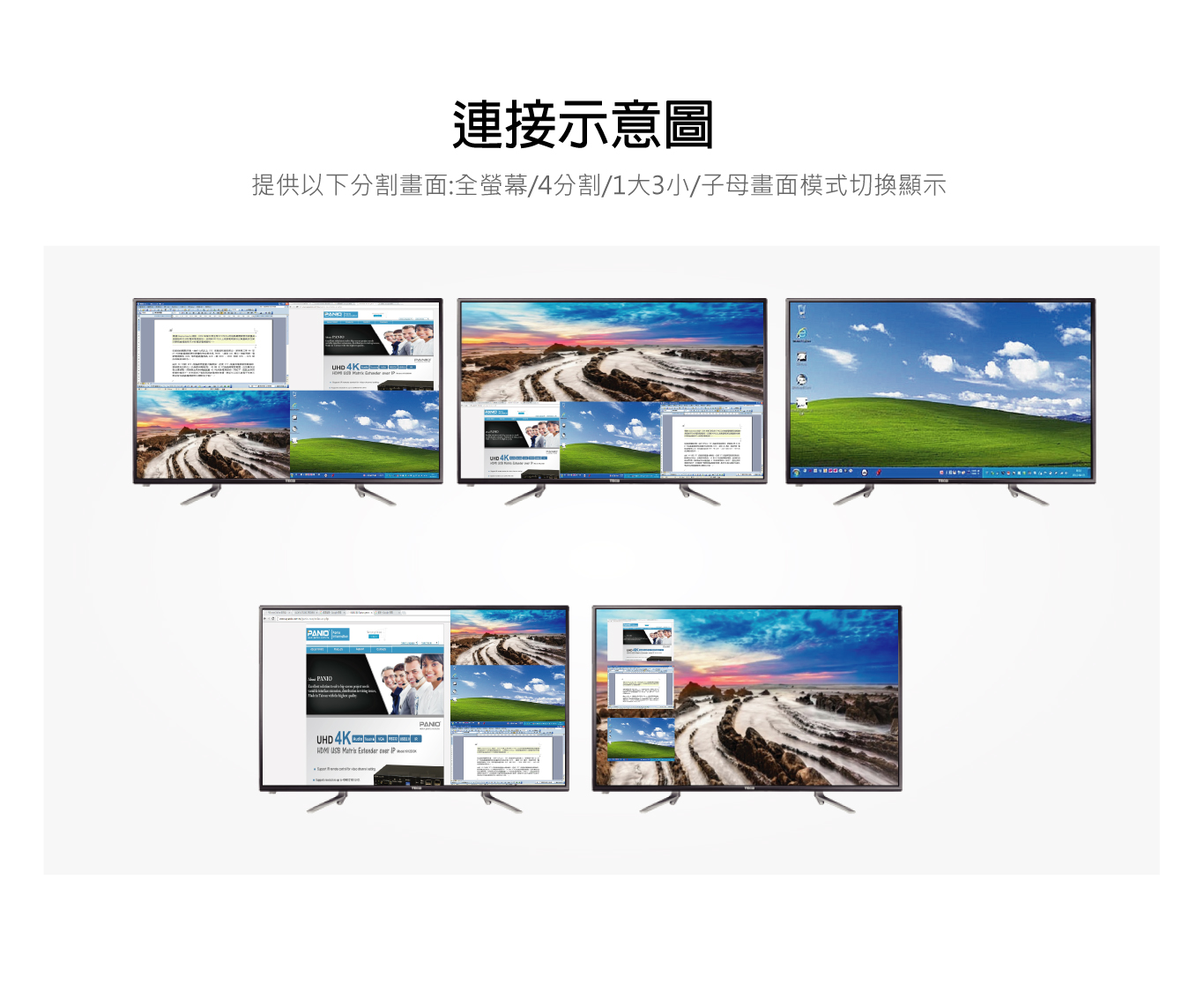

  • 同時支援 拼接電視牆整體四分割顯示、左右分割與上下分割畫面配置，並提供 左上角子母畫面（畫中畫）顯示功能。每一個分割畫面皆可 自由指定不同訊號來源，大幅提升顯示彈性與應用多樣性。
  • 5 進 4 出無縫矩陣，支援 4×HDMI 與 1×DP 中任選 4 路輸入，具兩鍵快切與預覽功能，可將 4 路輸入畫面4分割顯示於單一螢幕。
  • 支援 HDMI ×4、DisplayPort ×1 多路輸入，整合多元影音來源。
  • 矩陣模式全面支援 任一輸出端四畫面分割顯示， 使用者可在單一顯示設備上，同步監看多路訊號。
  • 支援拼縫、亮度與對比度調整，畫面顯示細節可精細調校。
  • 支援單屏或整體畫面 90° / 180° / 270° 旋轉與鏡像顯示，適配多種安裝場景。
  • 支援前面板、IR遙控、RS-232、TCP/IP 多種控制方式，輕鬆整合中控系統。
  • 內建繁體中文 / 簡體中文 / English 三語系操作介面，適用跨區域部署。
  • 適用指揮中心、會議室、數位看板與監控系統等多元場景。

規格

型號 CH4432
輸入介面 4 x HDMI, 1 x DisplayPort
輸出介面 4 x HDMI 第 5路為選配, 1 x 3.5mm
輸入最高解析度 DP（DisplayPort）：支援 4K @ 60Hz
HDMI 1 / HDMI 2：支援 4K @ 30Hz
HDMI 3 / HDMI 4：支援 4K @ 60Hz
全面向下相容，可支援較低解析度與更新率顯示設備
輸出最高解析度 1024 × 768 @ 60Hz, 1280 × 720 @ 60Hz, 1280 × 800 @ 60Hz, 1920 × 1080 @ 60Hz, 1920 × 1200 @ 60Hz（拼接模式）, 解析度可自由切換
電視牆顯示功能 上下 1x2，左右 2x1，2x2，1x3，3x1，1x4，4x1、子母畫面
畫面調整 拼縫、亮度、對比調整；單屏/整體 90°/180°/270° 旋轉、鏡像顯示
控制方法 前面板、IR遙控、RS-232、TCP/IP
操作介面語言 繁體中文 / 簡體中文 / English
輸入電壓 DC 12V / 3A
尺寸 302 mm（長）× 148 mm（寬）× 45 mm（高）
重量 1.50 kg
CH4432 拼接矩陣混合處理器，整合矩陣切換、電視牆拼接與四分割畫面顯示

貼心叮嚀

  • 請使用合格認證的 HDMI / DisplayPort 線材，確保訊號傳輸穩定。
  • 避免串接過多設備，以降低訊號衰減與不穩定風險。
  • 遙控器不含電池，請自行配備符合規格的電池使用。
  • 如需搭配其他設備，請先確認設備間的相容性。
  • 進行 RS-232 / TCP/IP 中控整合前，請詳閱操作手冊或諮詢技術人員。

包裝內容物

  • 1 X CH4432 拼接矩陣混合處理器
  • 1 X 紅外線遙控器 (內無電池)
  • 1 X DC 5V 3A 變壓器
  • 1 X 操作說明書
