HDMI+USB+IR 無線傳輸器

支援 200米


CK2000W

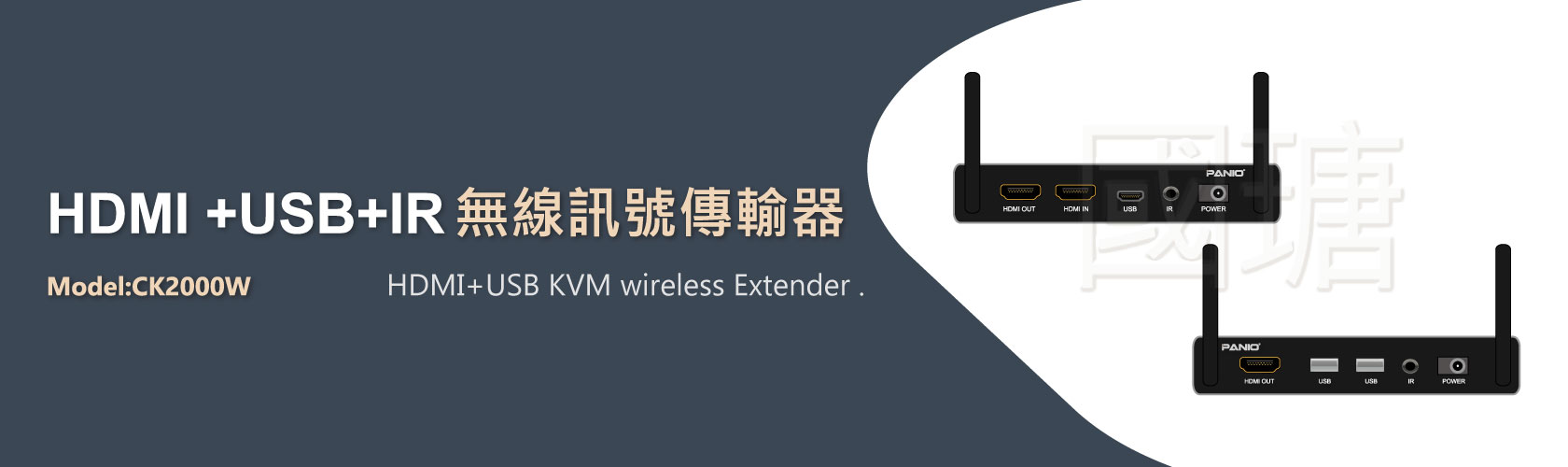

關於CK2000W

PANIO [ CK2000W ] 使用 2.4G無線技術傳輸 HDMI+ USB鍵鼠+ IR訊號,在空曠及低干擾地區, 最遠可達200米距離。

適合應用於施工佈線困難或 臨時需要鍵鼠遠端管理的大型場所使用。


支援 無線傳輸 HDMI+USB鍵鼠+IR訊號,最長可達 200米.

支援 HDMI1.4a, 解析度最高可達 1920*1080 @60Hz.

支援 遠近兩處同步輸出 HDMI畫面.

支援 外部遠端紅外線擴展,便於遠端控制設備.

採用 2.4G無線技術傳輸.

支援 HDCP.

安裝簡單方便,隨插即用,無繁雜設定.

注意事項1.- 在空曠無遮蔽空間可達設備最長距離及最佳效果.

注意事項2.- 請將傳送及接收天線互對.

注意事項3.- 建議應用於傳輸影像畫面, 如需字體清晰請改採本公司有線延長器效果較佳.

2 x 5V變壓器

4 x 天線

2 x IR線

1 x 操作說明書





將 傳送端的HDMI in 與 接收端的HDMI out 用HDMI線材對接.(非常重要步驟)

將 傳送端的IR埠 與 接收端的IR埠 用附送的3.5mm線材對接.(非常重要步驟)

1. 電源開啟下, 按下 接收端 Reset按鍵 10秒, 此時 Link燈熄滅後長亮.

2. 電源開啟下, 再一次按 接收端 Reset按鍵 1秒, 再快速按 傳送端 Reset按鍵 1秒, 約60秒後兩邊 Link閃爍代表配對成功.

60秒後未配對成功, 請跳過步驟1 重複步驟2動作, 及檢查 HDMI IR線材是否對接正確.

請注意配對時線材是互相對接.

型號 CK2000W
傳送端介面 1 x HDMI 輸入, 1 x HDMI 輸出, 1 x IR (3.5mm埠), 1 x Micro USB
接收端介面 1 x HDMI 輸出, 1 x IR (3.5mm埠), 2 x USB (接鍵盤滑鼠)
支援解析度 最高可達 1920X1080P @60Hz
延伸距離 空曠地區最遠 200米
狀態顯示 Power燈 Wifi燈 Pair燈
頻率 2.4 GHz
Latency 16 ms
協定標準 HDMI1.4a
連接線材長度 輸入 及 輸出各可接最長 1.5米 HDMI線材
最大功耗 傳送端: 12.5W 接收端: 7.5W
電源供應 AC 110V-2640V 50/60HZ DC:5V 2A

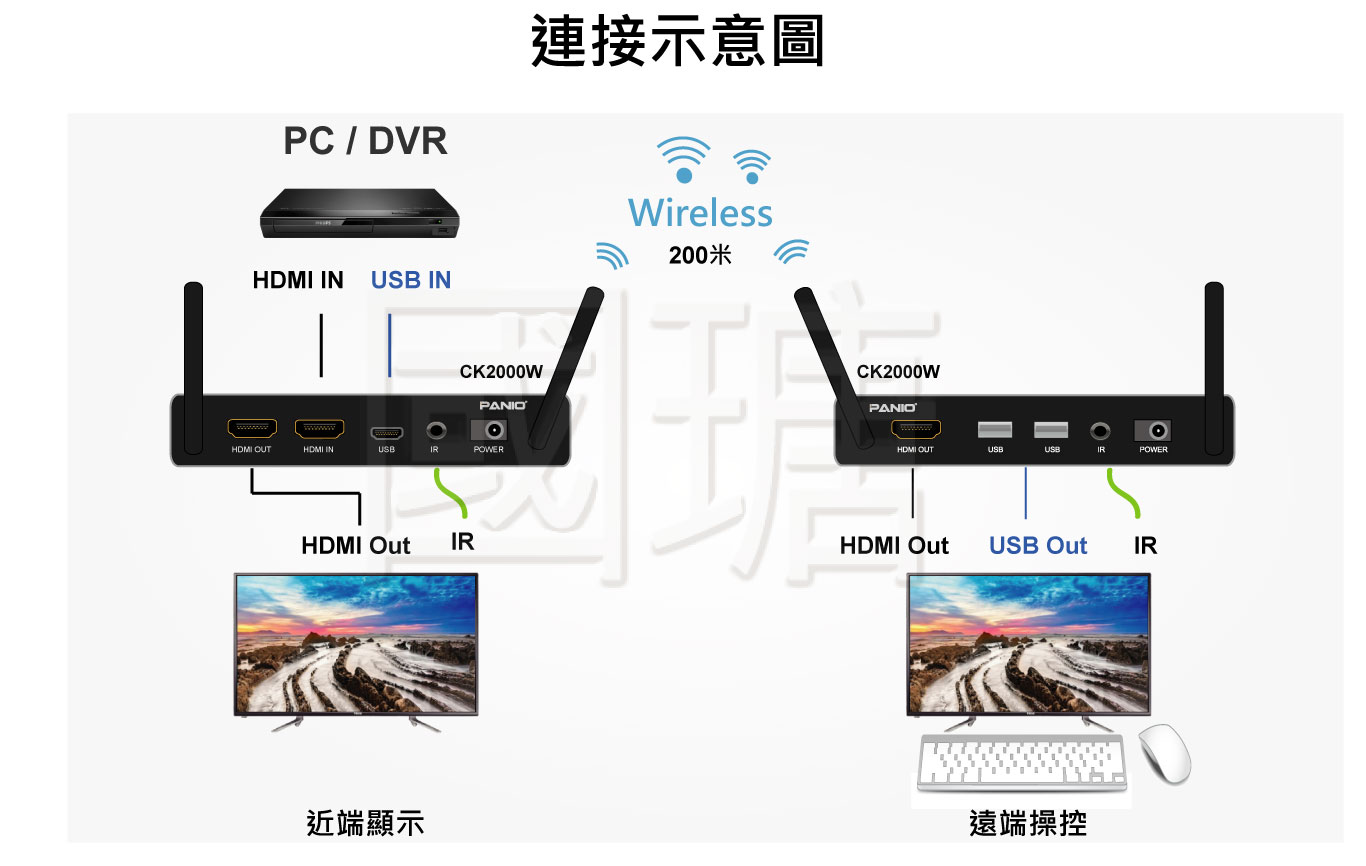

示意圖
