8進8出 4K30Hz 混搭訊號矩陣切換器
支援 遙控器 按鍵 RS232 TCP/IP 集中管理
HDM0808K
關於HDM0808K
8進8出 4K 30Hz混合訊號矩陣切換器，靈活配置 VGA+3.5mm/ HDMI/ DVI/ 3GSDI輸入與 VGA+3.5mm/ HDMI/ DVI輸出介面。
每種介面內建 4組輸入或輸出通道，支援 EDID自動學習與管理，確保訊號相容穩定。
解析度最高支援 4K 30Hz，畫質清晰流暢，適用多元影音應用環境。
全功能 8進8出 4K混合介面矩陣切換器，適用機架式安裝。
支援 HDMI 1.4b，最高解析度達 4K 30Hz，影像清晰穩定。
相容 HDCP 1.4數位內容保護協議。
具備 EDID自動學習與調整功能，智慧適配多樣顯示設備，避免顯示不滿屏與相容性問題。
單路介面頻寬 3.4Gbps，總頻寬達 10.2Gbps，確保高品質傳輸。
多元控制方式：遙控器、RS-232、面板按鍵與 TCP/IP網路遠端控制。
前面板 LCD顯示螢幕，即時顯示操作狀態與切換結果。
標準 19吋機架安裝設計，便於系統整合與設備管理。
1 x 電源線
1 x 遙控器 (內無電池)
1 x 手冊

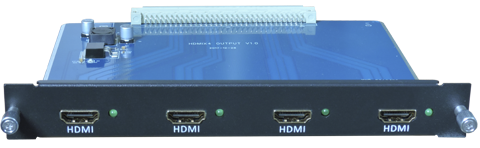

HDMI介面
解析度達 3840x2160 @30Hz.

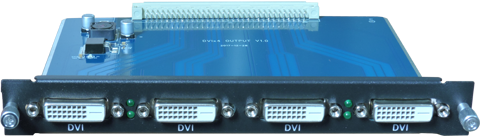

DVI介面
解析度達 1920x1200 @60Hz.

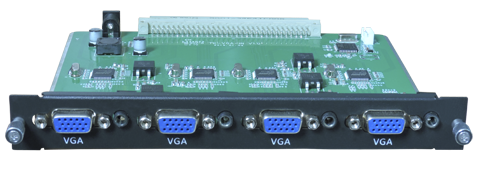

VGA+3.5mm介面
解析度達 1920x1200 @60Hz.

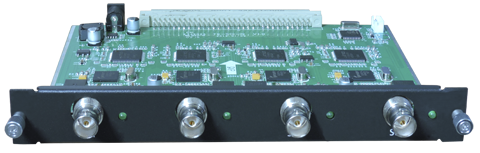

3G-SDI介面 (輸入)
解析度達 1080P @60Hz. 支援 SMPTE259M、SMPTE292M、SMPTE424M及ITU標準
| 型號 | HDM0808K |
|---|---|
| 輸入介面 | 任選 VGA+3.5mm/ HDMI/ DVI/ 3GSDI |
| 輸出介面 | 任選 VGA+3.5mm/ HDMI/ DVI |
| 支援解析度 | 3840x2160 @30HZ , 1920x1200 @60HZ ，1920x1080 @60HZ，向下相容 |
| 狀態顯示 | 面板LED |
| 控制方式 | 遙控器 、按鍵 、RS-232 、TCP/IP |
| 協定標準 | 支援HDMI1.4b、支援HDCP1.4、支援EDID管理 |
| 連接線材長度 | 輸入及輸出各可接最長 5米 HDMI線材, 超過此長度建議搭配 PANIO延長器延伸距離 |
| 重量 | 6.8公斤 (機箱重量) |
| 電源供應 | AC 110V-240V 50/60HZ |
| 尺寸 ( WxDxH ) | 483 × 309 × 133mm |

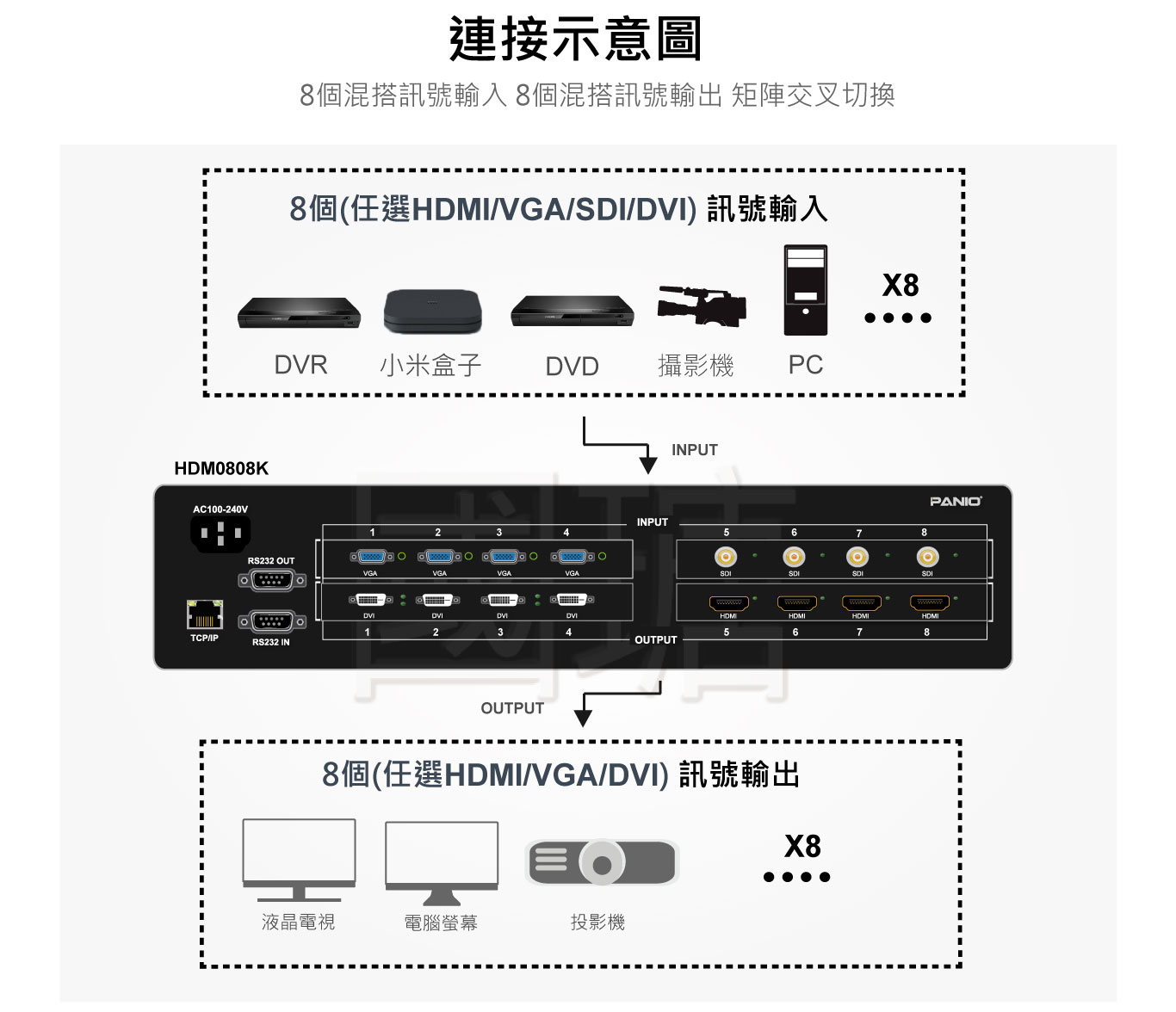

示意圖
