16進8出 4K30Hz 混搭訊號矩陣切換器

支援遙控器、按鍵、RS232、TCP/IP集中管理

HDM1608K

產品 / HDMI 固定式矩陣切換器

混合介面靈活配置

輸入支援VGA+3.5mm / HDMI / DVI / 3G-SDI，輸出支援VGA+3.5mm / HDMI / DVI，每種介面內建4路，可自由搭配使用。

高解析度支援

相容HDMI 1.4b，最高解析度達4K@30Hz (3840x2160)，向下相容1920x1200、1080P等常見解析度。

先進訊號管理

具備EDID自動調整功能，解決顯示設備相容性問題；支援HDCP 1.4，適用藍光DVD等需解碼設備。

多元控制方式

支援遙控器、面板按鍵、RS-232及TCP/IP控制，方便集中管理與遠端操作。

穩定耐用設計

單介面頻寬3.4Gbps，總頻寬達10.2Gbps；支援19吋機架安裝，面板LCD顯示工作狀態。

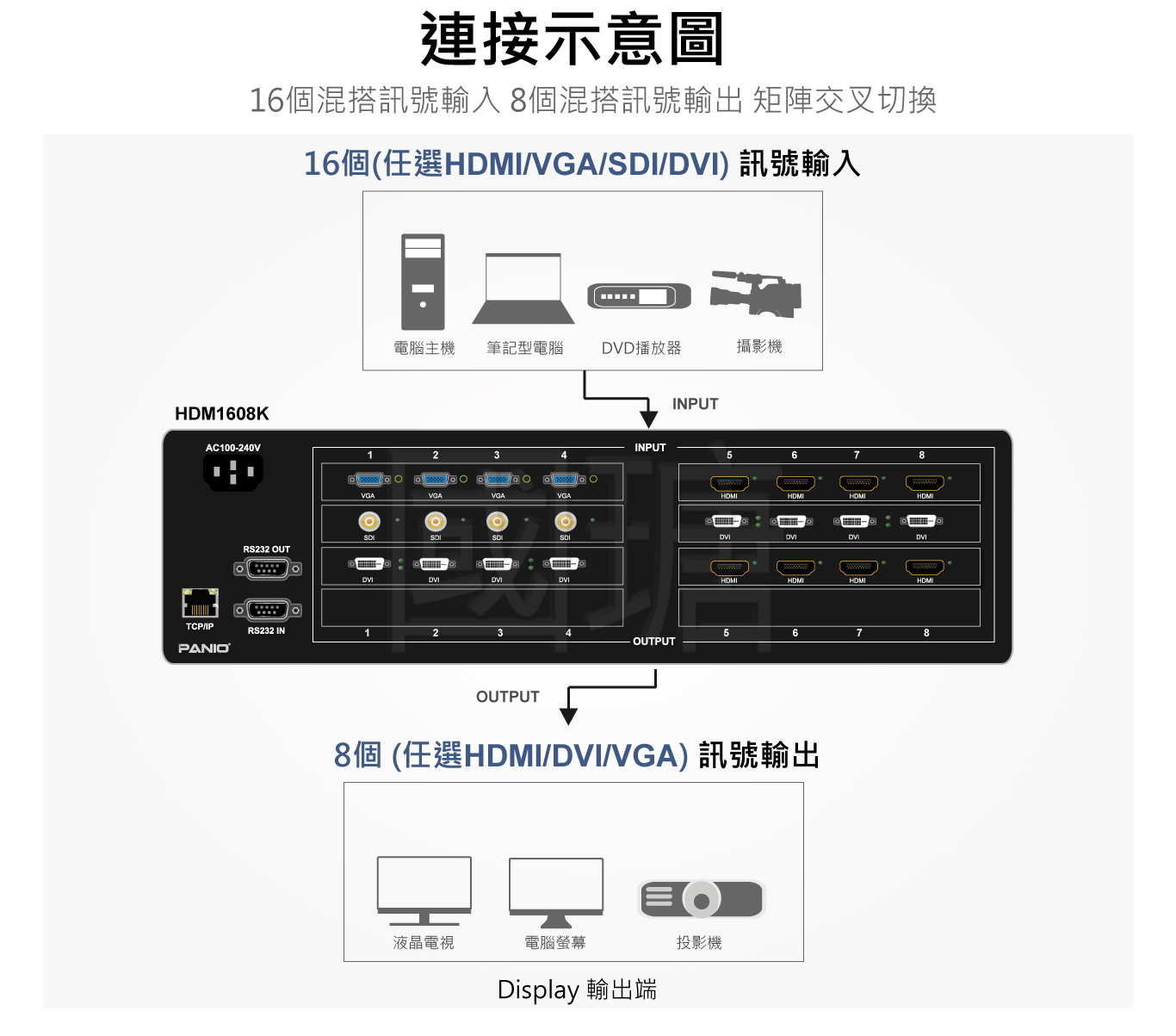

HDM1608K 接線示意圖
電源供應示意
詳細說明
  • 全功能16進8出4K數位影音混合介面矩陣切換器，支援機架安裝，適合各種影音整合場景。
  • 相容HDMI 1.4b標準，最高解析度達3840x2160@30Hz，滿足高畫質顯示需求。
  • 支援HDCP 1.4解碼，可連接藍光DVD、機上盒等受版權保護的影音設備。
  • EDID自動調整功能確保顯示裝置與訊號源之間的最佳相容性，解決畫面不滿屏問題。
  • 單介面頻寬3.4Gbps，總頻寬10.2Gbps，確保高解析度訊號穩定傳輸。
  • 多元控制方式：遙控器、面板按鍵、RS-232及TCP/IP，方便系統整合與遠端管理。
  • 面板LCD即時顯示操作結果與設備工作狀態，易於監控與故障排除。
  • 標準19吋機架安裝尺寸，節省機房空間，安裝方便。

規格

項目 詳細內容
輸入介面VGA+3.5mm / HDMI / DVI / 3G-SDI（任選，每種介面4路）
輸出介面VGA+3.5mm / HDMI / DVI（任選，每種介面4路）
支援解析度3840x2160@30Hz、1920x1200@60Hz、1920x1080@60Hz（向下相容）
狀態顯示面板LCD顯示與LED指示
控制方式遙控器、面板按鍵、RS-232、TCP/IP
協定支援HDMI 1.4b、HDCP 1.4、EDID管理
頻寬規格單介面3.4Gbps，總頻寬10.2Gbps
HDMI線材長度最長5米，建議搭配PANIO延長器延伸距離
重量6.8公斤（機箱）
電源供應AC 110V–240V，50/60Hz
尺寸 (WxDxH)483 × 309 × 133 mm

貼心叮嚀

  • 安裝時請確保所有介面連接牢固，避免訊號中斷或雜訊干擾。
  • 使用HDMI線材時，建議選用符合規格的高品質線材，超過5米請搭配訊號延長器。
  • 進行RS-232或TCP/IP控制設定時，請參考使用手冊中的通訊協定。
  • 若更換顯示設備，建議重新檢查EDID設定，確保最佳顯示效果。
  • 機器運作時請保持通風良好，避免高溫環境影響穩定性。

包裝內容物

  • 1 × HDM1608K 16進8出混合訊號矩陣切換器
  • 1 × 電源線
  • 1 × 遙控器（不含電池）
  • 1 × 使用手冊
