32/72/144埠 插卡型混搭訊號 拼接/分割/堆疊處理器

支援 RS-232, TCP/IP, 無縫切換


HW32 / HW72 / HW144


關於HW32/HW72/HW144

[ HW32/HW72/HW144 ] 是最新推出的一款多功能混合訊號畫面處理器,支援 DVI 、VGA、CVBS、HDMI、SDI、訊號輸入.

可在螢幕上任意位置打開訊號視窗、多個畫面重疊一起、跨螢幕漫遊; 支援一台螢幕分割多個畫面、多台螢幕組成拼接電視牆、畫面跨螢幕顯示以及子母畫面等多種顯示效果.

支援無縫快速切換, 切換過程無黑屏現象; 可以在軟體中預覽輸出畫面.


輸入支援 DVI 、VGA、CVBS、HDMI、SDI介面.

輸出支援 DVI、HDMI介面.

支援 預覽輸出影像功能.

切換過程無黑屏困擾,無遲頓、無縫即時切換,切換效果更加流暢.

內建兩種插槽: 輸入插槽 / 彈性共用插槽.

彈性共用插槽: 均可同時支援 輸入卡或 輸出卡,最大限度地利用設備插槽的資源.(注意事項1.2.3.)

每片輸出 輸入插卡均有 4埠訊號.

支援 輸入輸出訊號自動偵測功能,即時檢測當前設備的工作狀態,無需打開操作軟體即可依靠指示燈快速判斷設備運行狀態是否正常.

系統採用軍用核心處理晶片,頻寬高達 20Gbps, 支援輸入輸出 1920X1200 @60Hz、1920X1080 @60HZ解析度,無壓縮無損耗.

支援 倍線倍頻功能,可以對低解析度,低更新頻率的輸入訊號倍頻倍線處理,統一處理使得影像增強處理輸出到相同解析度,提升了畫面的質量.

支援 影像邊緣處理技術,解決由於顯示端在拼接過程中產生的邊框縫而引起的畫面走位問題.

支援 非標準攝影機進行去黑邊、裁切功能.

支援 顏色、亮度等設定調整.

斷電場景自動儲存保護、開機自動恢復記憶功能 .

支援 標準的 HDMI1.3 和 DVI1.2協議 / HDCP,符合SMPTE 和 ITU標準.

具備權限管理:可定義用戶帳號權限級別,支援多種用戶權限,如高級用戶、管理員用戶,普通用戶等.

控制方式: TCP/IP網絡、RS-232.

採用模組化設計,更換更加靈活方便,減輕現場的維護工作.

支援 電壓、電流等資訊即時監測 及 機箱溫度、風扇轉速等同步控制,達到節能環保.

支援 設備硬體 與 軟體同步故障報警功能,可應用於無人機房等特殊需求.

支援 電源1+1備援,確保設備 24小時連續運行 (加購).

ESD 軍規靜電防護.

注意事項1- HW32 總共 8插槽, 輸入端最多可達 7插卡, 輸出端最多可達 4插卡, 輸出端+輸入端= 8插卡; 例如: 輸入端 X 6插卡, 輸出端最多只能再插 2插卡, 總共 32埠訊號.

注意事項2- HW72 總共 18插槽, 輸入端最多可達 17插卡, 輸出端最多可達 9插卡, 輸出端+輸入端= 18插卡; 例如: 輸入端 X 16插卡, 輸出端最多只能再插 2插卡, 總共 72埠訊號.

注意事項3- HW144 總共 36插槽, 輸入端最多可達 35插卡, 輸出端最多可達 18插卡, 輸出端+輸入端= 36插卡; 例如: 輸入端 X 30插卡, 輸出端最多只能再插 6插卡, 總共 144埠訊號.

1 x 電源線

1 x 說明書



型號 HW32  /  HW72  /  HW144
插槽 HW32:  4x 輸入插槽+ 4x 輸出入共用插槽, 共 8插槽

HW72:  9x 輸入插槽+ 9x 輸出入共用插槽, 共 18插槽

HW144:  18x 輸入插槽+ 18x 輸出入共用插槽, 共 36插槽
插卡 每片輸出或 輸入插卡各有 4埠介面
輸入埠數 HW32:  最多可接 7片插卡, 28埠輸出

HW72:  最多可接 17片插卡, 68埠輸出

HW144:  最多可接 35片插卡, 140埠輸出
輸出埠數 HW32:  最多可接 4片插卡, 16埠輸出

HW72:  最多可接 9片插卡, 36埠輸出

HW144:  最多可接 18片插卡, 72埠輸出
注意事項: HW32 總共 8插槽, 輸入端最多可達 7插卡, 輸出端最多可達 4插卡, 輸出端+輸入端= 8插卡;
例如: 輸入端X 6插卡, 輸出端最多只能再插 2插卡, 總共 32埠訊號. 其他型號依此類推..
VGA卡 VGA輸入卡:4埠 VGA輸入,獨立 4LED狀態指示, 自動偵測解析度,R/G/B三色獨立調整,
對比度、亮度、時鐘 和 相位調節,最大解析度1920x1200 60Hz
HDMI卡 HDMI輸入卡:4埠 HDMI輸入,獨立 4LED狀態指示, EDID管理 (修改、複製、備份),HDCP內容保護協議, HDMI1.3標準,
最大解析度 1920x1200 60Hz

HDMI輸出卡:4埠 HDMI輸出,獨立 4LED狀態指示, 輸出解析度可任意設置,支援 800x600 — 1920x1200 60Hz
DVI卡 DVI輸入卡:4埠 DVI輸入,獨立 4LED狀態指示, EDID管理 (修改、複製、備份),HDCP內容保護協議, HDMI1.3標準,
最大解析度 1920x1200 60Hz

DVI輸出卡:4埠 DVI輸出,獨立 4LED狀態指示, 輸出解析度可任意設置,支援 800x600 — 1920x1200 60Hz
CVBS卡 CVBS輸入卡:4埠 CVBS輸入,BNC母座, 獨立 4LED狀態指示, BNC母座, NTSC/PAL,
支援 色相、飽和度、對比度、亮度和銳度調節, 4H梳狀濾波器及混疊濾波器
SDI卡 SDI輸入卡:4埠 3G-SDI輸入,BNC母座, 獨立 4LED狀態指示, 支援 SD-SDI、HD-SDI、3G-SDI格式,最大解析度 1920x1080 60Hz
預覽卡 1埠 RJ45 (100M/1000M), 預覽各種類型的輸入卡、輸出卡, 最大顯示更新率 @60Hz
控制卡 1埠 RJ45 (10M/100M), 2埠 RS-232輸入(DB9母),1埠 RS232輸出 (DB9公)
控制軟體 拼接控制器軟體
控制模式 3x RS232+ LAN+ 控制方式
電源供應 100VAC~240VAC,50/60Hz,支援 1+1雙電源 (另加購)
尺寸 (長x寬x高) HW32:  45.72cm x 30cm x 13.35cm (3U)

HW72:  45.72cm x 30cm x 26.67cm (6U)

HW144:  45.72cm x 30cm x 53.34cm (12U)

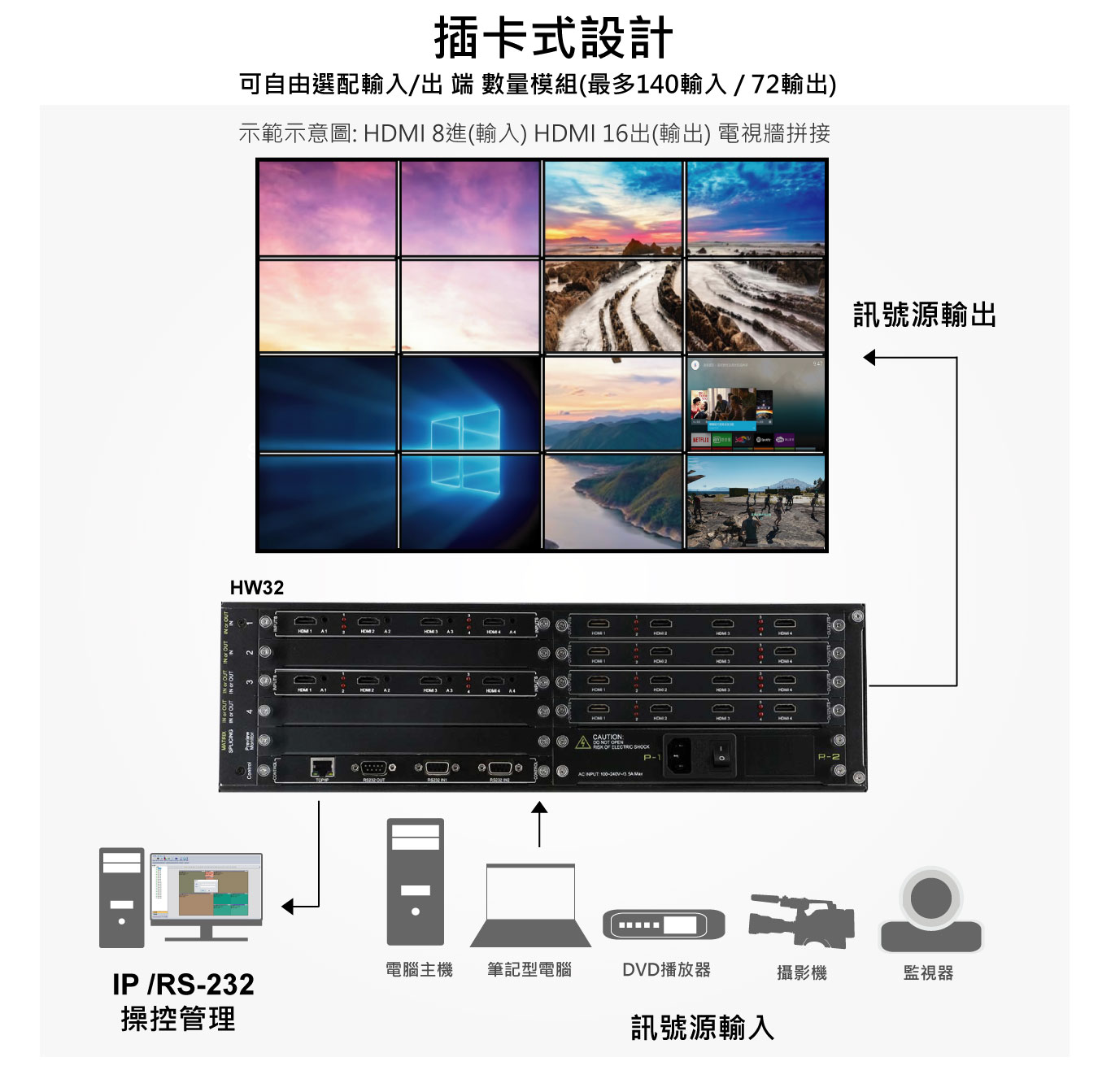

示意圖
