• HW01系列
  • 插卡型混搭訊號 拼接/堆疊矩陣處理器

產品 / 拼接/堆疊/分割畫面處理器

支援 RS232 TCP/IP 集中管理 無縫切換功能

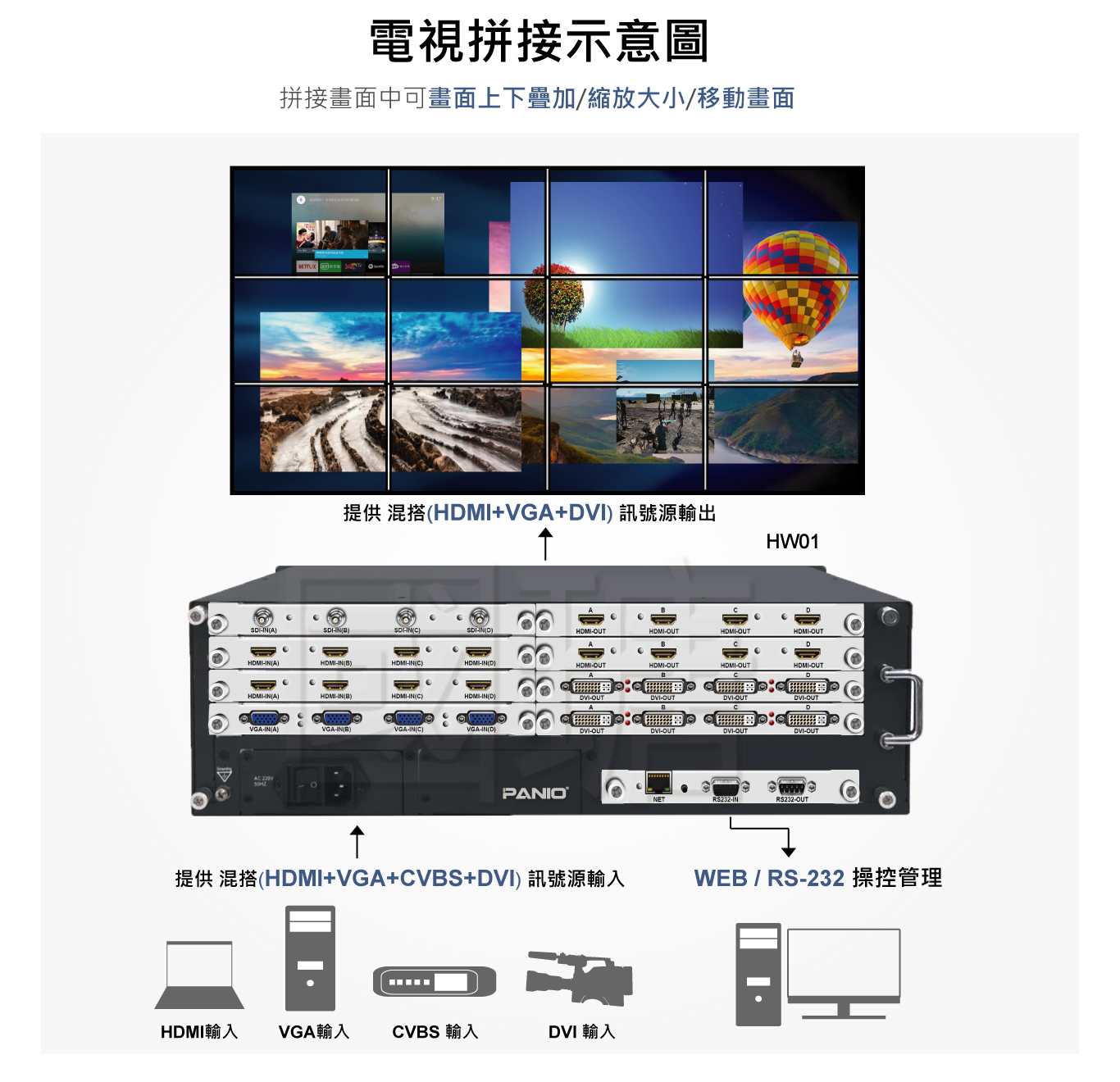

電視牆拼接

最多可拼接 220台螢幕電視牆, 及可設定 4組拚接電視牆顯示.

混搭介面

支援 CVBS/ VGA/ DVI/ HDMI介面.

無縫切換

當切換訊號源時, 無黑屏 0秒快速顯示功能.

子母畫面

可在螢幕上任意位置打開訊號視窗、多個畫面重疊一起、跨螢幕漫遊.

多平台控制

支援 Windows、IOS、MAC、Android、Linux等各類操作平台控制.(加購)

輸出映射

設備與螢幕之間的連接線材無需一一對應, 可在軟體中調整.

雙備援

支援 雙電源控制備援功能.(加購)

臨時操作模式

所有窗口的操作不會馬上啟動，需點擊確認後所有操作才生效.

詳細說明
  • 輸入支援 DVI 、VGA、CVBS、HDMI介面.
  • 輸出支援 DVI、VGA、HDMI介面.
  • 支援 16種情境模式選擇.
  • 支援 0秒無縫切換, 切換過程無黑屏困擾，無延遲、即時切換，切換效果更加流暢.
  • 支援 畫面任意擺放 / 縮放 / 上下子母影像.
  • 支援 輸出端映射, 允許插拔盲插, 可在軟體中調整.
  • 支援 輸入圖像的任意裁剪.
  • 支援 OSD輸入文字, 透過軟體更改字體類型、字體大小、背景色、前景色、顯示位置等參數.
  • 支援 影像邊緣處理技術，解決由於顯示端在拼接過程中產生的邊框縫而引起的畫面走位問題.
  • 3D影像倍頻修復、臨近像素複讀處理和 3D去除隔行處理功能進行影像修復功能.
  • 支援 拼接畫面 4層子母畫面 (加購).
  • 支援 電源1+1備援，確保設備 24小時連續運行 (加購).
  • 控制方式: 按鍵切換, TCP/IP，RS-232, APP (加購).
  • 中文集中控制介面.
  • 支援 19"機架尺寸.

規格

型號 HW01系列
輸入介面 DVI 、VGA、CVBS、HDMI介面
輸出介面 DVI、VGA、HDMI介面
最多拼接數量 220台螢幕
支援解析度 1920 x 1080 60Hz
插卡埠數 每張插卡同介面 4埠輸出, CVBS插卡 16埠輸出 (透過轉換線)
電源供應 AC 110V-240V 50/60HZ電源輸入
尺寸 3U: 483 x 428 x 133mm / 6U: 483 x 428 x 267mm / 其他訂製 ( LxWxH )
重量 15KG（不插卡） / 20KG（不插卡）

貼心叮嚀

  • 因為具有 EDID自動偵測功能，所以當切換時，會有短暫閃爍偵測的現象，均屬正常反應.
  • 請用合格認證線材連接訊號.
  • 不建議串接 切換 分配 轉換器..未經原廠認證等設備.
  • 為維持品質穩定度, 請使用原廠認證變壓器.
  • 如須搭配其他設備使用, 請務必告知以免造成不相容問題.

包裝內容物

  • 1 X HW01機箱
  • 1 X 電源線
  • 1 X 說明書
