HDMI+IR+3.5mm訊號延長器

支援150米遠距離延伸 │ 單端供電 │ 內建可調式EDID │ 三螢幕同步輸出

CH1520E

產品 / HDMI影音延長器

三螢幕同步顯示

支援遠端 2路 HDMI訊號輸出及近端 1路即時預覽，實現 3螢幕畫面零延遲同步顯示。

網路線傳輸技術

採用 Cat5e/6(8芯)網路線單線傳輸，支援最遠 150公尺距離傳輸，穩定呈現 1080P 3D高畫質訊號。

POC單邊供電設計

僅需ㄧ端連接電源，另一端無需額外變壓器，輕鬆解決複雜環境中電源接取困境。

徹底破解投影機延長難題

內建 EDID手動調整功能，可自動匹配投影機最佳解析度，並有效解決畫面閃爍、黑屏及無法全屏顯示等問題。

支援 3.5mm音訊介面

本裝置於近端與遠端均配備 3.5mm類比音訊介面，支援音訊分離輸出，可外接耳機、喇叭或音響系統，提供靈活的音訊擴充應用。

雙向紅外線傳輸

內建全雙工雙向紅外線（IR）收發，具備兩組獨立 IR介面，達到一進一出、雙路雙向遙控訊號傳輸。

工業級穩定耐用設計

專為機房24小時不間斷運作優化，嚴選耐候材質與散熱結構，確保全天候高負載穩定運行。

級聯擴展功能

透過近端輸出連接第 2台 CH1520E傳送端，可將 1路 HDMI訊號擴充為 5路同步輸出；多台設備依此串聯，便能擴展輸出數量。

HDMI延長器-150米 | 台灣PANIO
詳細說明

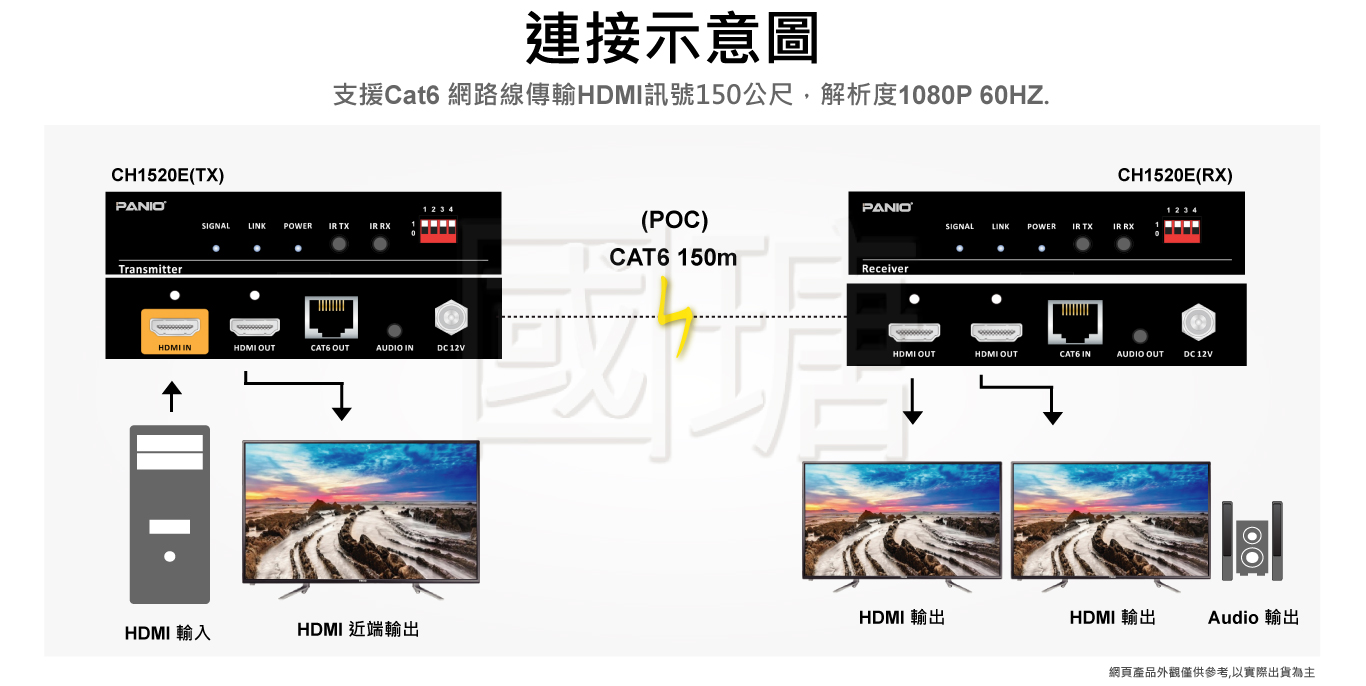

  • 透過 Cat6網路線（8芯）將 HDMI + IR + 3.5mm訊號延伸至最遠 150公尺。
  • 遠端支援 2路 HDMI訊號輸出，近端即時預覽 1路，實現 3螢幕零延遲同步顯示。
  • 內建全雙工雙向紅外線（IR）收發模組，具備 2組獨立介面，實現雙路雙向遙控訊號傳輸。
  • 遠端提供 3.5 mm類比音訊輸出，可輕鬆外接喇叭。
  • 支援最高 1080p 60Hz 3D 解析度，畫質細膩。
  • 內建 PoC（Power over Cable）供電，單端即可供電，簡化安裝佈線。
  • 支援手動 EDID調整，有效解決螢幕閃爍與黑屏等顯示問題。
  • 全純硬體設計，隨插即用，無需額外軟體安裝。
  • 零訊號損耗，畫面無馬賽克干擾，穩定可靠。
HDMI延長器 | 台灣PANIO

規格

型號 CH1520E
傳送端介面 1×HDMI輸入埠｜1×HDMI近端輸出｜2×紅外線（IR）｜1×3.5mm音訊輸入｜1×RJ45
接收端介面 2×HDMI輸出埠｜2×紅外線（IR）｜1×3.5mm音訊輸出｜1×RJ45
傳輸用線材 Cat6 23AWG屏蔽雙絞線｜抗電磁干擾（EMI）設計
支援解析度 最高支援 1920×1200@60Hz向下相容｜3D格式
協定標準 HDMI 1.4a向下相容｜HDCP 1.4協定｜EDID管理框架
傳輸距離 Cat6線材點對點延伸 150米｜誤差±5米（依線材屏蔽等級）
HDMI連接線長度 輸入/輸出端 HDMI延長各5米｜建議具備EMI防護層線材
電源供應 DC 12V/1.5A 集中供電｜PoC單邊供電設計｜過壓/短路保護
尺寸 傳送端/接收端：152×100×27mm｜工業級散熱殼

貼心叮嚀

  • 線材規範｜須採用 Cat6 23AWG全屏蔽雙絞線
  • 嚴禁串接非 PANIO認證之訊號分配器／切換器｜未經測試設備可能導致訊號衰減與畫質不穩
  • 電源穩壓要求｜僅可使用 PANIO認證 DC 12V/1.5A 變壓器，內建過壓、過流、過熱三重保護機制，確保運行安全
  • 級聯限制｜5層以上級聯可能引發畫面閃爍或黑屏，建議改用 HD1810K 級聯專用方案 以維持高穩定性
  • 禁止連接網路交換器

包裝內容物

  • 1 X CH1520E
  • 1 X DC 12V 1.5A變壓器
  • 1 X 說明書
