1進 8出 HDMI影音訊號同步分配 + 延長器一體機

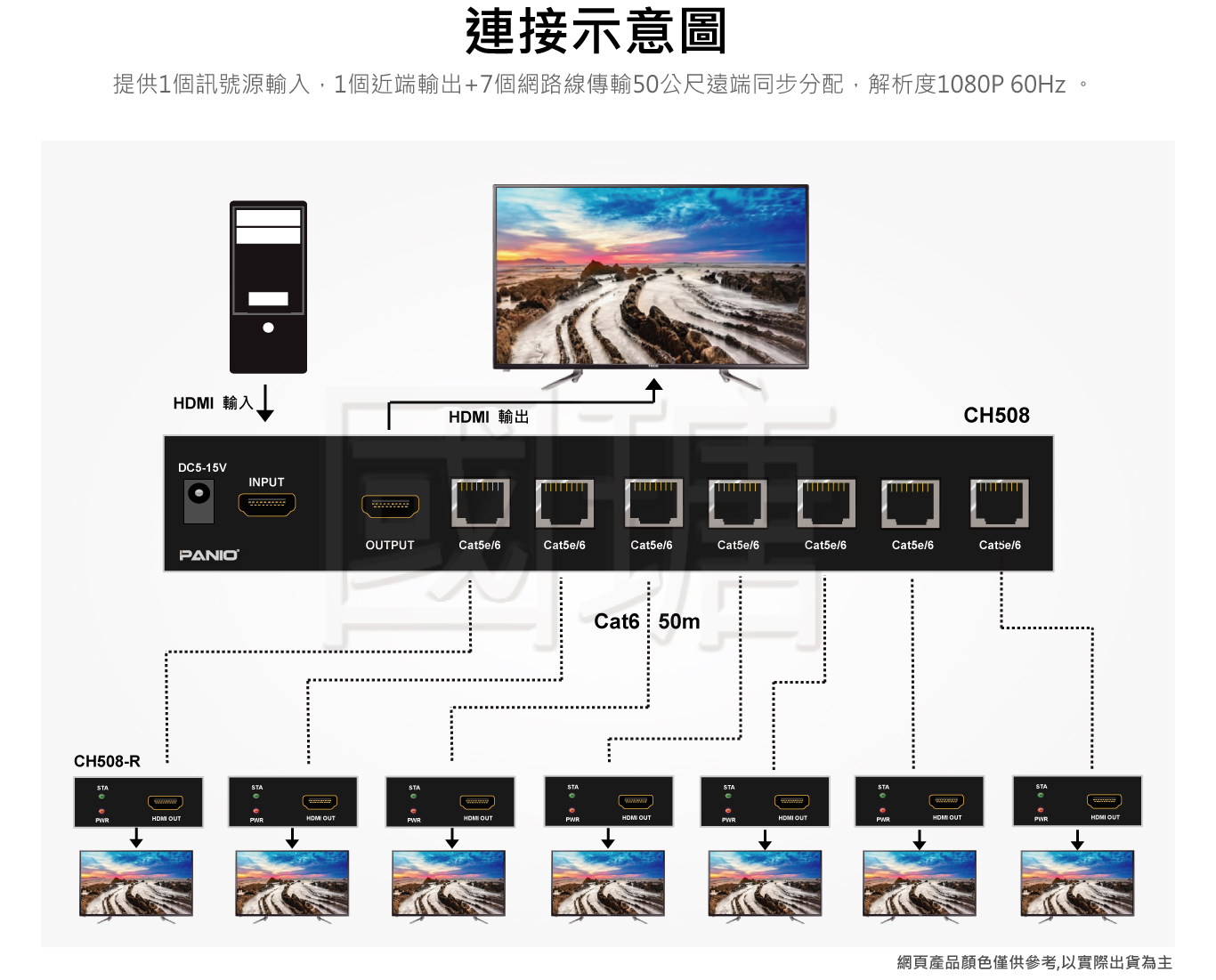

支援 1路近端 + 7路遠端輸出, 延伸 50米遠距離

CH508

產品 / 影音訊號切換 分配 延長 一體機

1進8出 HDMI同步分配延長器 | 台灣PANIO
詳細說明
  • 支援 1 x HDMI輸入.
  • 支援 1 x HDMI近端輸出.
  • 支援 7 x RJ-45網路口遠端輸出.
  • 透過網路線將 HDMI訊號延長 50公尺遠距離. (透過 8芯網路線傳輸訊號到接收端 CH508-R)
  • 支援解析度 1080P @60Hz.
  • 將訊號源原有遙控器延伸至遠端使用, 如電視機 機上盒..等等所附遙控器.
  • 內建 13種 EDID功能.
  • 純硬體的設計,隨插即用,無需安裝額外的軟體.
  • 內建 ESD靜電保護電路,全方位保護一體機設備安全.
1進8出 HDMI同步分配延長器 | 台灣PANIO

規格

型號 CH508
傳送端介面 1 x HDMI輸入, 1 x HDMI輸出, 1 x IR輸出, 7 x RJ45傳送
接收端介面 1 x HDMI輸出, 1 x IR輸入, 1 x RJ45接收
傳輸用線材 Cat5e or cat6 cable/ 24AWG/ Solid
傳輸距離 使用 Cat6線材傳輸距離約 50米, Cat5e線材傳輸距離約 40米
支援解析度 最高可達 1920 x 1080 60Hz
協定標準 支援 HDMI1.3 HDCP1.2
連接線長度 輸入及輸出各可接最長 5米 HDMI線材
電源供應 DC 12V 2A 傳送端供電

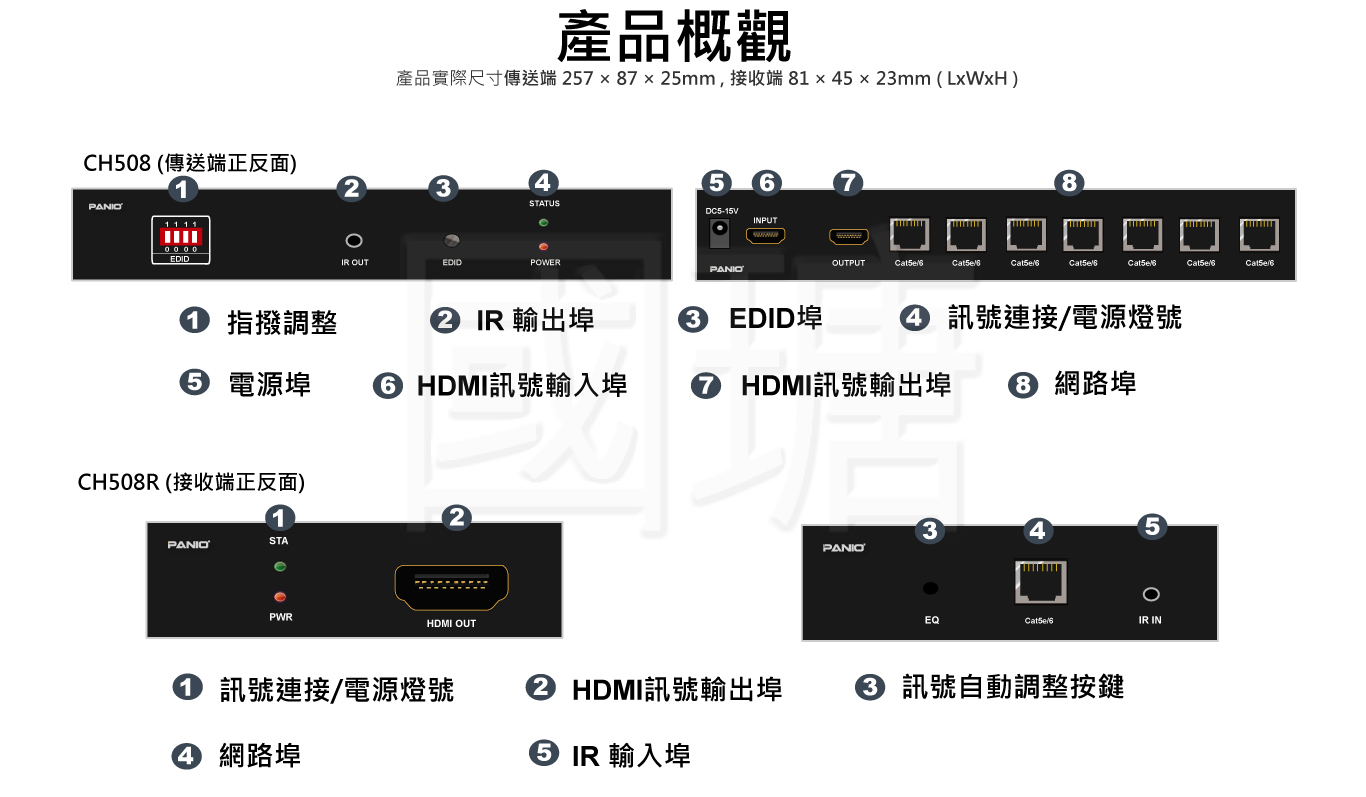

尺寸 傳送端 257 × 87 × 25mm ( LxWxH ), 接收端 81 × 45 × 23mm ( LxWxH )

貼心叮嚀

  • IR埠的遙控器是使用者設備原有遙控器, 非本機所附.
  • 需使用 8芯滿芯線傳輸訊號, 線材成份會影響延伸長度.
  • 不建議串接 切換 分配 轉換器..未經原廠認證等設備.
  • 為維持品質穩定度, 請使用原廠認證變壓器.
  • 切勿與網路交換器串接使用, 會造成本機與交換器燒毀風險.

包裝內容物

  • 1 X CH508 傳送端
  • 7 X CH508 接收端
  • 1 X DC 12V 2A 變壓器
  • 8 X IR 線
  • 1 X 說明書
