4路 4K 60Hz HDMI2.0 多視窗分割切換器

1 台螢幕同步顯示 4 台 HDMI 影像｜內建多種分割與子母畫面模式

型號：CQ4120K

產品 / 分割畫面處理器

4K 60Hz 高畫質輸出

最高輸出支援 3840 × 2160 @ 60Hz，即使在四分割模式下也能保持畫面清晰細緻。

多分割畫面模式

支援 2 / 3 / 4 分割顯示，適合監看、輪播展示與多訊號同屏。

子母畫面顯示

支援 1 大 1 小或 1 大 2 小等子母畫面配置，重點畫面更突出。

場景記憶，一鍵呼叫

可透過 RS-232 儲存 10 組場景；遙控器可儲存 4 組常用場景，快速切換不同應用配置。

RS-232 遠端控制

支援 RS-232 指令操控，方便整合中控系統與遠端維運管理。

影音分離輸出

內建 3.5mm 音訊埠，可將聲音獨立輸出至喇叭/擴大機，提升應用彈性。

畫面旋轉與顯示更靈活

全螢幕可 90° / 180° 旋轉；四分割模式可針對每個子畫面進行 180° 旋轉調整。

二分割維持 16:9 不變形

二分割顯示可維持 16:9 畫面比例，避免拉伸變形，觀看更舒適。

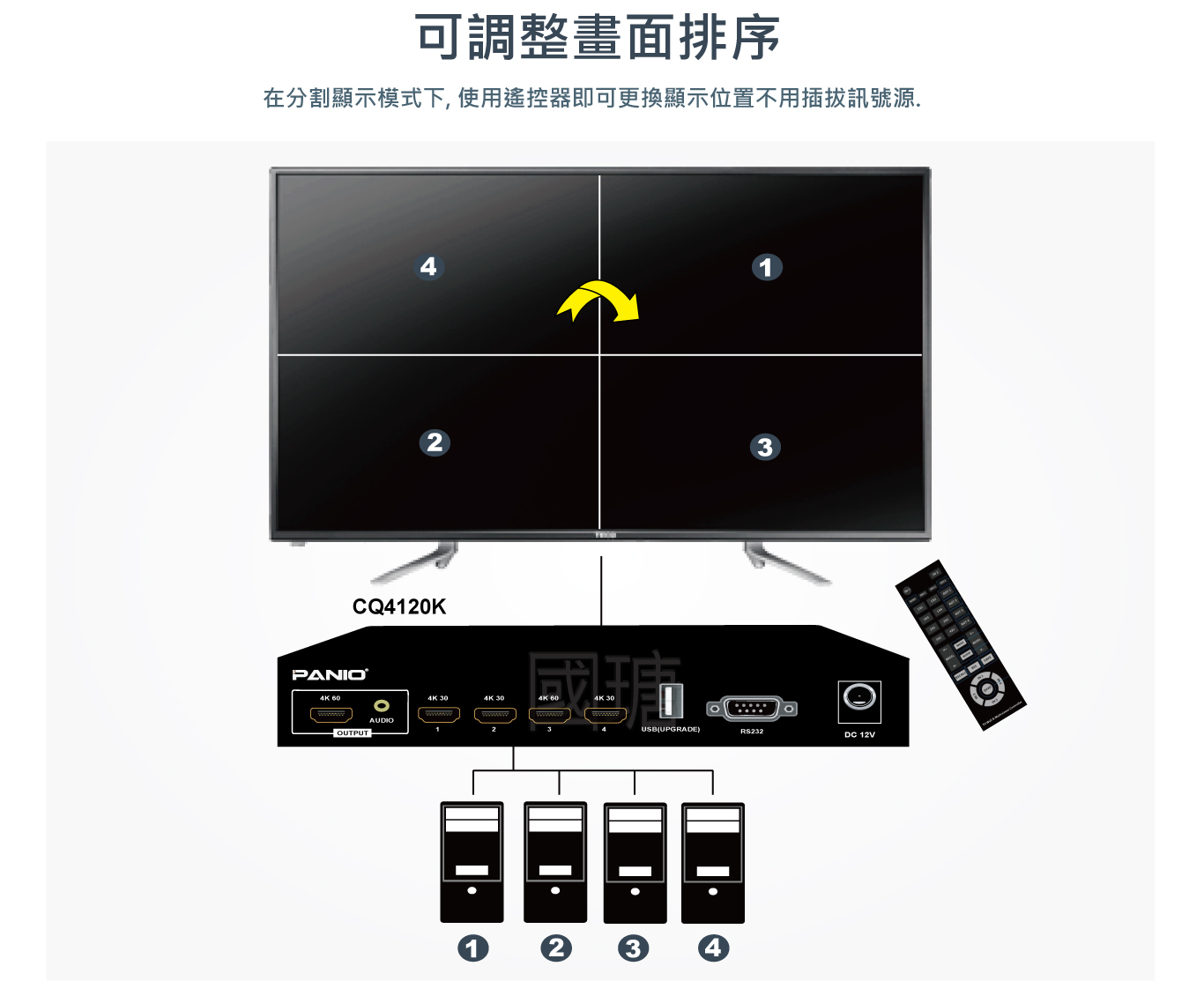

免插拔調整排序

在分割模式下可用遙控器直接更換顯示位置，不必拔插訊號線。

6 種輸出解析度，螢幕相容更安心

可透過 RS-232 切換多種輸出解析度設定，降低不同螢幕環境的相容性困擾。

CQ4120K 4埠 4K 60Hz HDMI 多視窗分割切換器
詳細說明
  • 支援 4 埠 HDMI 訊號輸入。
  • 其中 1 埠為 HDMI 2.0（最高支援 3840×2160 @ 60Hz）。
  • 其餘 3 埠為 HDMI 1.4（最高支援 3840×2160 @ 30Hz）。
  • 支援輸出解析度：1920×1080 50Hz、1920×1080 60Hz、3840×2160 30Hz、3840×2160 50Hz、3840×2160 60Hz。
  • 可透過 RS-232 指令設定多達 6 種輸出解析度。
  • 可透過 RS-232 指令儲存多達 10 組場景，快速套用不同顯示配置。
  • 內建多種顯示模式：四分割 / 三分割 / 二分割 / 1 大 1 小 / 1 大 2 小 / 全螢幕。
  • 全螢幕模式支援 90° / 180° 旋轉；四分割可針對每個子畫面 180° 旋轉。
  • 分割模式下可直接調整畫面排序與位置，不需插拔訊號線。
  • 多元切換控制：面板按鍵 / 遙控器 / RS-232 指令。
  • 支援影音分離輸出：內建 3.5mm 音訊埠，可外接喇叭輸出。
  • 支援場景快捷功能：可用遙控器與指令快速呼叫常用顯示模式。

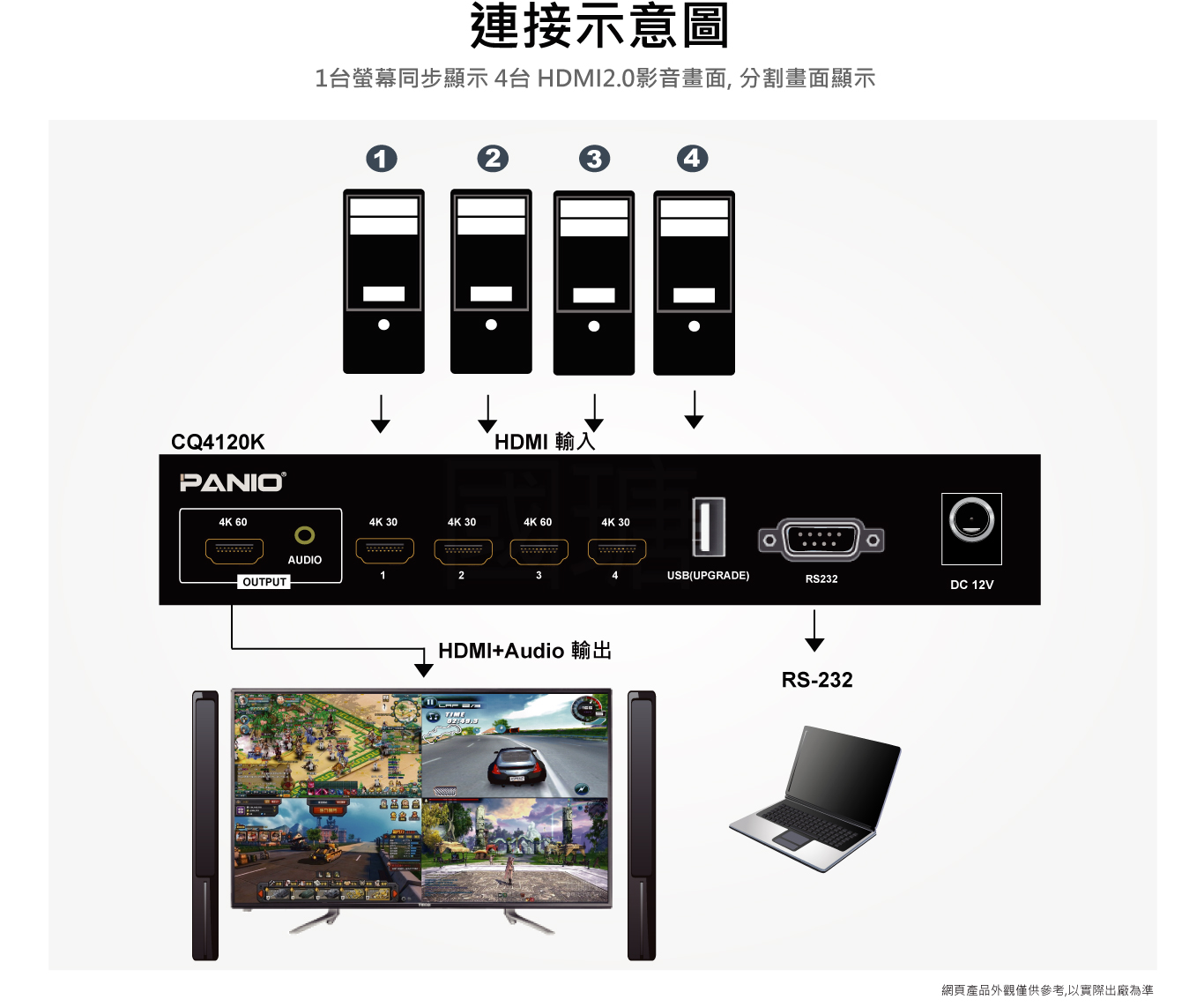

CQ4120K 多視窗分割模式示意

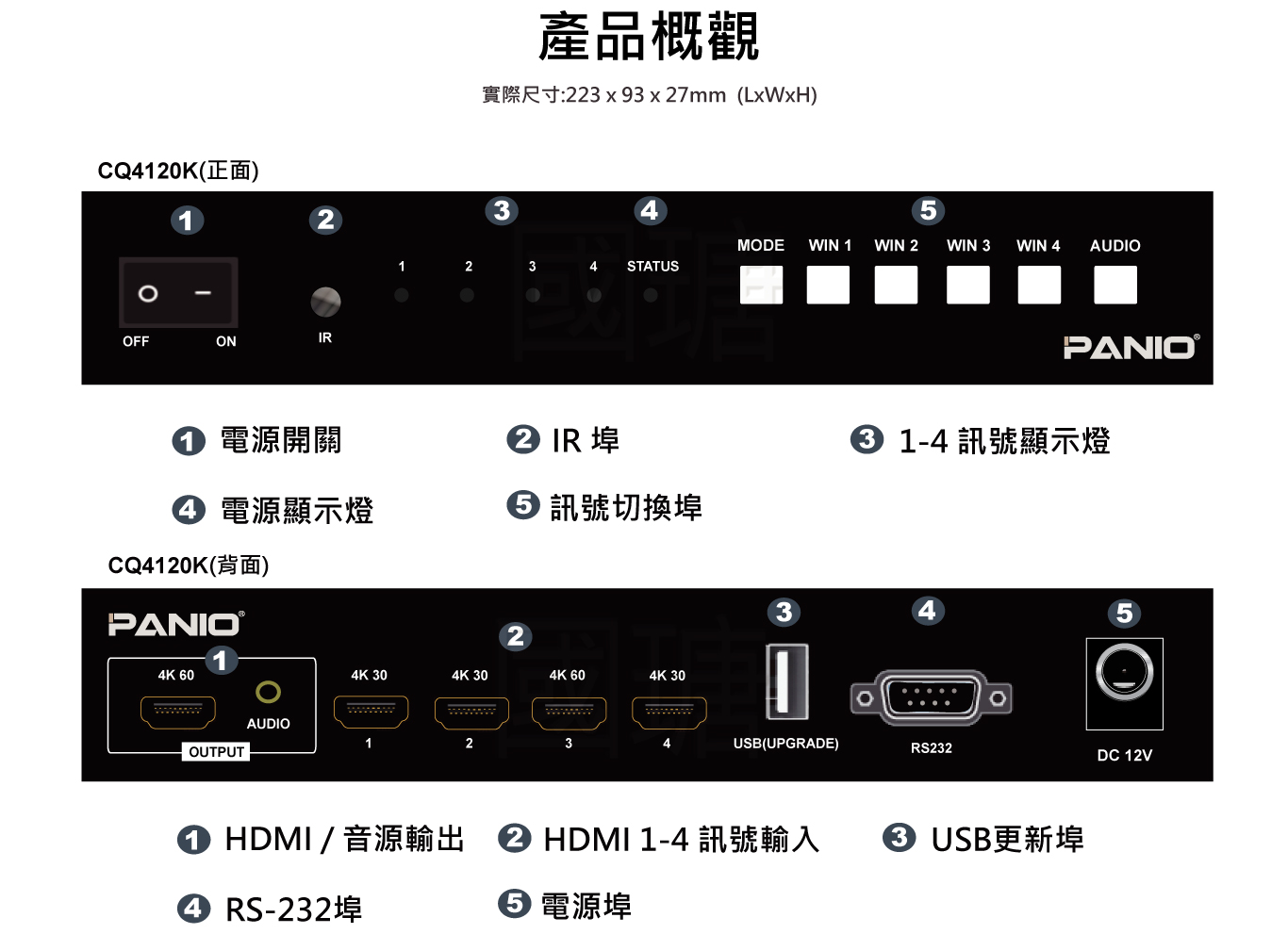

CQ4120K 介面與功能示意

規格

型號 CQ4120K
輸入介面 4 × HDMI
輸出介面 1 × HDMI、1 × 3.5mm
支援解析度 輸入：1 路最高支援 3840×2160 60Hz；3 路最高支援 3840×2160 30Hz
輸出：3840×2160 60Hz / 50Hz / 30Hz、1920×1080 60Hz / 50Hz
顯示模式 四分割 / 三分割 / 二分割 / 1 大 1 小 / 1 大 2 小 / 全螢幕
切換方式 遙控器、按鍵、RS-232 指令
電源供應 DC 12V
重量 約 800g
尺寸 223 × 93 × 27 mm（長 × 寬 × 高）

貼心叮嚀

  • 建議使用合格認證的 HDMI 2.0 線材以確保 4K 60Hz 傳輸品質。
  • 不建議串接未經認證的切換/分配/轉換設備，以避免相容性與穩定性問題。
  • 如需搭配其他設備使用，建議先告知使用環境與需求，以利確認相容性。
  • 為維持穩定度，請使用原廠變壓器供電。
  • 基於運送安全考量，遙控器不附電池。
  • 輸入＋輸出線長總和建議不超過 10 公尺；超過距離建議使用光纖 HDMI 線延伸。

包裝內容物

  • 1 × CQ4120K 主機
  • 1 × 遙控器（不含電池）
  • 1 × DC 12V 變壓器
  • 1 × 使用說明書
