面板型 4K HDMI HDBaseT延長器

支援延伸 100米遠距離 單邊供電 EDID調整 外部加入音訊

HAE

產品 / HDMI影音延長器

HDBaseT傳輸技術

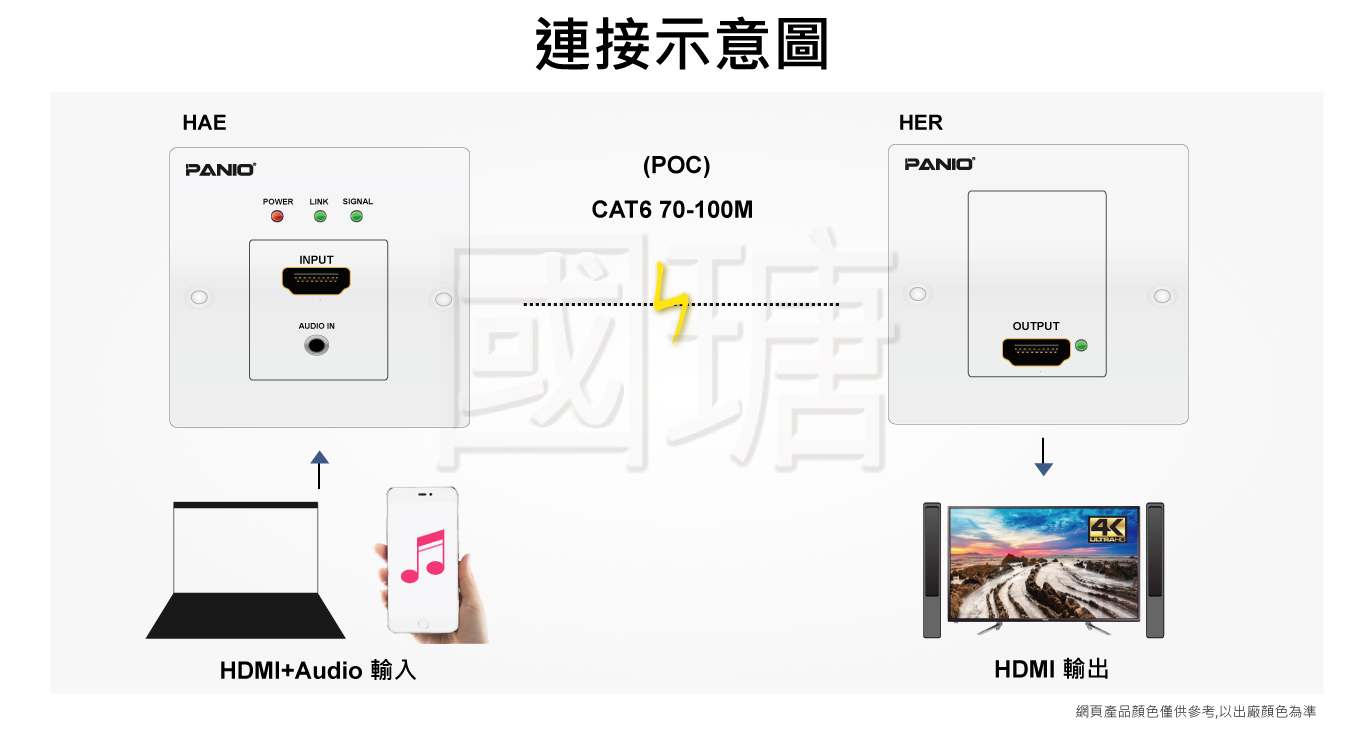

透過一條 Cat5e/6(8芯)網路線傳輸，解析度 1080P 時傳送 100 公尺距離或 4K 60Hz 時傳送 70 公尺距離。

支援 POC

只需任何ㄧ端單邊供電即可，解決複雜環境中無法連接電源的困境。

EDID功能

支援 EDID 自動偵測及手動調整功能，解決畫面尺寸無法全屏、閃爍等問題。

外接音訊輸入

外接 3.5mm 音訊輸入，可與無聲影像加載輸出影音 HDMI 訊號。

4K 60Hz解析度

支援 3840 × 2160 60Hz 解析度，YUV4:4:4。

4K面板壁插HDMI延長器-100米 | 台灣PANIO
4K面板壁插HDMI延長器-100米 | 台灣PANIO
詳細說明
  • 支援 1080P 3D以及 4K 30Hz/ 4K 60Hz解析度。
  • HAE_A：透過 Cat5e/6網線傳輸，1080P模式下最遠可達 100米；4K 30Hz/ 60Hz模式下可達 70米。
  • HAE_B：透過 Cat5e/6網線傳輸，1080P模式下最遠可達 70米；4K 30Hz/ 60Hz模式下可達 35米。

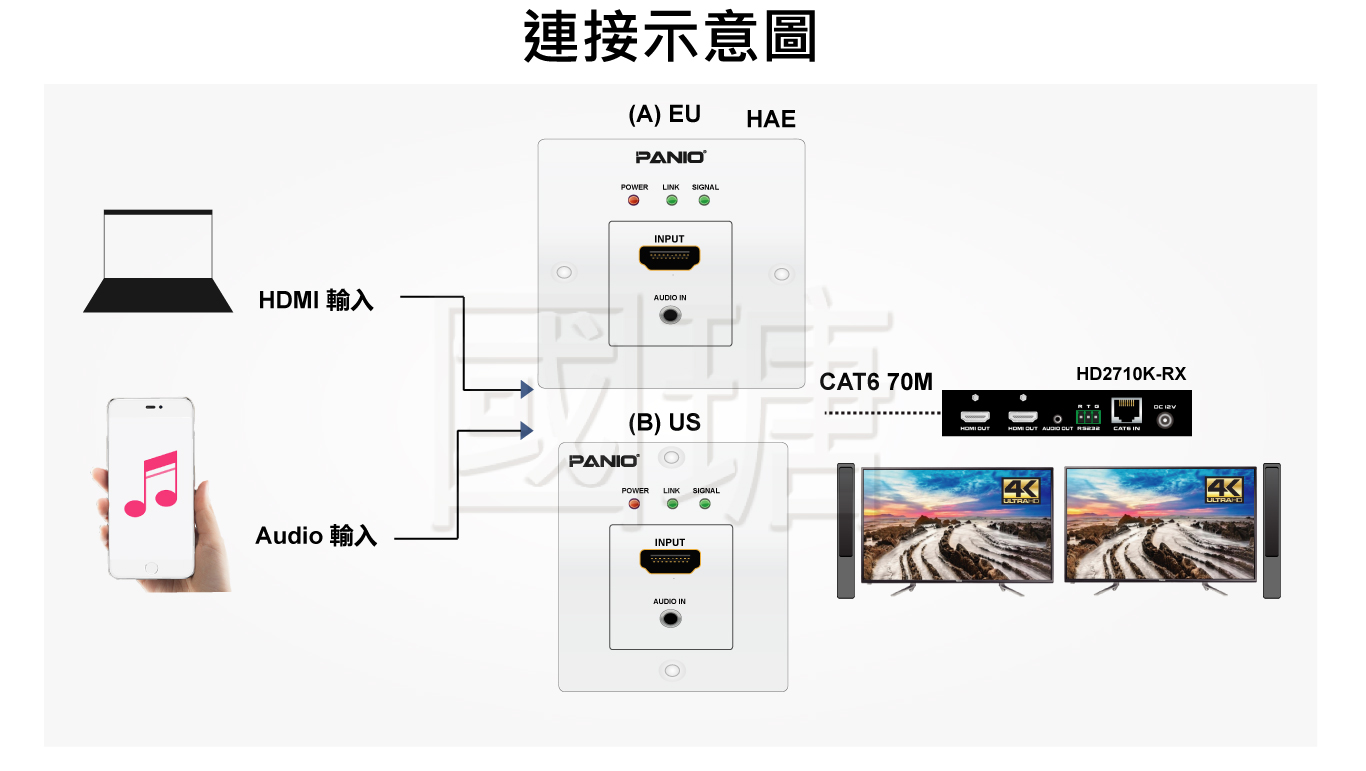

  • 嵌入式牆壁/ 桌面插座設計，外觀美觀且安裝方便；連接訊號後即可同步播映兩路顯示（接收端：HD2710KR）。
  • 搭配 HD2710KR接收端，支援兩路遠端同步顯示功能。
  • 內置高達 7種 EDID預設，支援 EDID管理，並可讀取顯示器資訊，最高支援 4K 60Hz 4:4:4解析度。
  • 支援 POC功能，僅需對發射端或接收端供電，即可實現另一端供電。
  • 支援音訊嵌入功能，可將外部音訊訊號嵌入 HDMI輸出。
  • 完全相容 HDMI2.0及 HDCP2.2標準。
  • 提供 12V及 24V電源接口輸入。
  • 純硬體設計，隨插即用，無需安裝任何額外軟體。
  • 零訊號耗損，畫面傳輸無馬賽克現象。
HDMI延長器 | 台灣PANIO

規格

型號 HAE
傳送端介面 1 x HDMI2.0輸入，1 x 3.5mm輸入，1 x HDBT(RJ-45)輸出
接收端介面 可選購 HD2710KR或面板型接收端
傳輸用線材 Cat5e or cat6 cable/ 24AWG/ Solid
支援解析度 最高可達 3840 x 2160 60Hz
協定標準 支援 HDMI2.0, HDCP2.2
傳輸距離 HAE_A: 1080P下最遠 100公尺，4K 30Hz或 4K @60Hz下最遠 70公尺.
HAE_B: 1080P下最遠 70公尺，4K 30Hz或 4K @60Hz下最遠 35公尺.
因網路線材質差異會有些許傳輸距離誤差.
連接線長度 輸入及輸出各可接最長 5米 HDMI線材
電源供應 DC 12V 1.5A (單邊供電)
尺寸 英規傳送端: 88 × 88 × 38mm/ 美規傳送端: 114 × 70 × 38mm ( LxWxH )

貼心叮嚀

  • 必須採用完整 8芯線材傳輸訊號，線材品質將直接影響延伸距離。
  • 不建議串聯、切換、分配或使用未經原廠認證的轉換器等設備，以免影響訊號品質。
  • 為維持穩定品質，請務必使用原廠認證之變壓器。
  • 切勿與網路交換器串聯使用，以確保訊號傳輸的安全與穩定。

包裝內容物

  • 1 X HAE面板傳送端
  • 1 X DC 12V 1.5A 變壓器
  • 1 X 說明書
