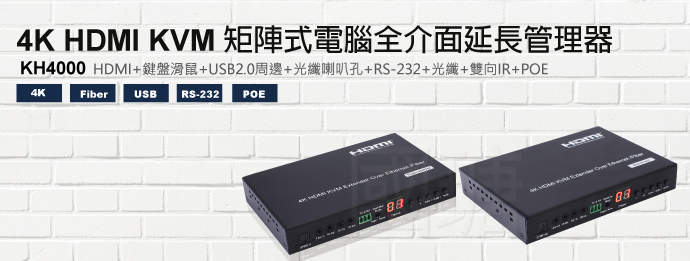

| 4K HDMI+鍵鼠+USB2.0周邊+喇叭+RS-232+光纖+雙向IR+POE-矩陣式電腦全介面延長管理器(自備模組) |
【KH4000系列】是一款將4K HDMI+RS232+IR+Audio+USB 2.0 Hub 訊號透過1條網路線或SFP光纖(自備模組) |
或獨立10 Gigabit IGMP Giga區域網路,延伸至100米/200米..60公里（單模光纖）距離,在遠端輸出1組4K |
HDMI+RS232+IR+Audio+USB 2.0 Hub訊號在遠端操作,並且支援POE供電! |
多功能應用：可搭配網路10 Gigabit IGMP Giga Switch可達到矩陣切換功能（多進多出）,例如：
傳送端X6 及 接收端 |
X2,即可架構 2位管理者遠端矩陣切換管理6台電腦. |
並可透過網頁UI程式管理所有電腦端及控制端分配,內建架設電視牆功能. |
| |
|
 |
功能特色 |
 |
|
| |
 |
電腦主機訊號透過網路線/區域網路/光纖將 4K HDMI+鍵鼠+USB2.0周邊+喇叭麥克風+RS-232 +IR延伸擴充. |
|
支援POE供電. |
|
支援電視牆拼接功能. |
|
訊號透過網路線或10 Gigabit IGMP網路交換器延伸HDMI.USB周邊.RS232.Audio.IR至100米/200米..
|
| |
/60公里(光纖單模)遠距離,解析度達4K@30Hz. |
|
支援 SPDIF 及 3.5mm 兩種音源介面輸入,透過面板按鍵選擇.
|
|
接收端支援2埠USB2.0可接USB周邊設備,如印表機...
|
|
矩陣式切換功能,可以達到多台主機對多台控制端設備.
|
|
HDMI及聲音獨立輸入輸出,適合應用於HDMI聲音及影像分開傳送應用
|
|
|
|
|
|
支援雙向 IR 功能. |
|
|
|
| |
|

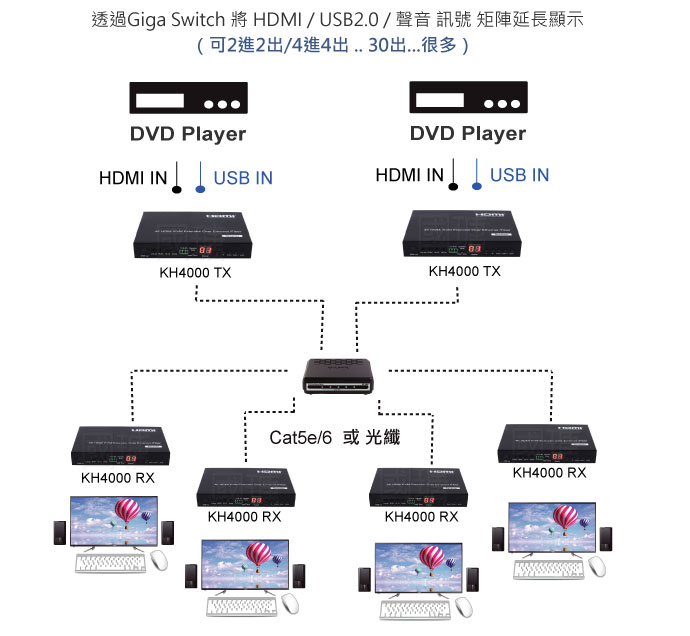

產品連接示意圖 |
|
|
| |

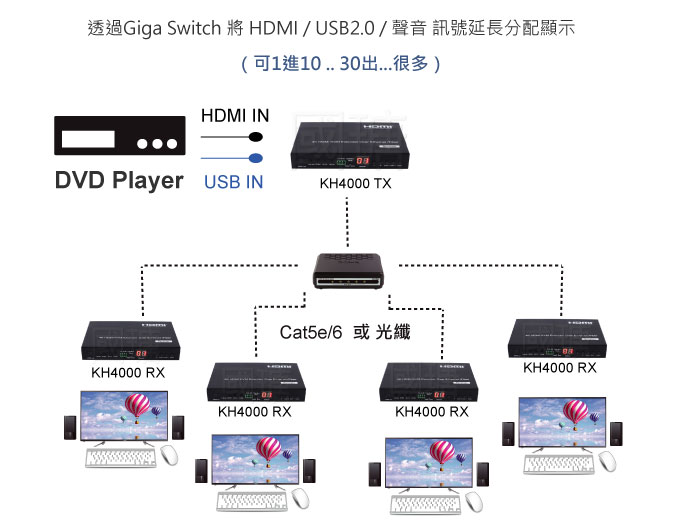

可彈性運用透過IGMP Giga網路交換器達到,1進多出 / 多進1出 / 多進多出矩陣切換功能 |
例如:需要2位操控者同步要操控4台電腦, |
只需購買傳送端(Tx)x4,接收端(Rx)x2及一台Giga Switch即可達成! |
未來需擴充電腦或操控端僅添購傳送端或接收端,方便經濟 |
| |
|
| 產品詳細介面 |
|
| |
傳送端前面板 |
|
| |
傳送端後面板 |
|
| |
接收端前面板 |
|
| |
接收端後面板 |
|
| |
|
產品包裝配件 |
|
|
| |
|
KH4000 T HDMI USB 影音延長擴充器 傳送端 |
|
KH4000 R HDMI USB 影音延長擴充器 接收端 |
|
2x IR TX cables, 4x IR RX cables |
|
2x Phoenix plugs RS232 cable |
|
4x 耳架 |
|
2 X DC5V 變壓器 |
|
| |
|
|
詳細規格 |
|
|
| |
| MODLE NAME |
KH4000T |
KH4000R |
Video |
輸入 |
HDMI |
|
輸出 |
|
HDMI |
Audio |
Line-In |
3.5mm /
SPDIF |
- |
Line-Out |
|
3.5mm /
SPDIF |
USB |
USB Host |
USB Type B |
- |
USB Device |
- |
USB Type A, 母 x 2 |
RS-232 埠 |
Phoenix RS232 port
|
IR
|
IR TX Port (Support 38K-56KHz)
IR Ext Port (Support 38KHz)
|
Ethernet |
(1) RJ-45, shielded |
(1) RJ-45, shielded |
光纖 |
(1)SFP介面埠 |
(1) SFP介面埠 |
最高解析度 |
4K/2K 30Hz
1080P/1080i/720P/576P/576i/480P/480i |
延伸長度 |
網路線一級120米 光纖達60公里 |
體積長寬高 |
170x109x26mm |
重量 |
473g |
472g |
電源格式 |
DC 5V 變壓器
|
|
* 上述產品規格僅供參考, 實際規格以實物為準, 國瑭資訊保留修改之權利.
|
|
|
|
|
