Name: PANIO HDM0816K 8進16出 4K 混搭訊號矩陣切換器
Brand: PANIO
SKU: HDM0816K

8進16出混搭訊號 HDMI 矩陣切換器

HDM0816K 是一款專為複雜影音整合環境所設計的 8進16出 4K 混搭訊號矩陣切換器，支援 HDMI、DVI、VGA+3.5mm 音訊、3G-SDI 等多種介面混合輸入，適合廣播控制室、指揮中心、多媒體會議室、數位看板與監控系統等高需求應用場域，可靈活調度多組訊號來源至16台顯示終端。

4K@30Hz 高畫質混搭影音傳輸

符合 HDMI 1.4b 標準，HDMI 輸入最高支援 3840x2160 @30Hz 4K 解析度，DVI 與 VGA 輸入最高達 1920x1200 @60Hz，3G-SDI 輸入支援 1080P @60Hz，並完整向下相容主流解析度，每通道介面頻寬達 3.4Gbps，系統總頻寬 10.2Gbps，確保多路訊號同時穩定傳輸。

EDID 智慧管理與 HDCP 1.4 相容

內建 EDID 自動調整功能，可精準識別各品牌顯示設備的解析度規格，有效消除黑屏、不滿屏與解析度不符等常見問題，提升系統整體相容性。同時支援 HDCP 1.4，確保藍光播放器、機上盒等需版權保護的設備能正常顯示，符合商業授權與廣播應用規範。

支援 RS232 與 TCP/IP 集中遠端管理

提供遙控器、面板按鍵、RS-232 及 TCP/IP 網路遠端管理等多元控制方式，可無縫整合至 Crestron、AMX 或自建中央控制系統，適用於大型場館的多設備集中操作與跨區域遠端管理需求。

19 吋機架式安裝與模組化架構

採用標準 19 吋機架式設計，可直接安裝至專業設備機櫃，方便整線管理與維護。模組化擴充架構讓系統具備彈性升級空間，適合有長期擴建規劃的大型影音整合專案。

美國高規晶片加持，傳輸穩定可靠

核心採用美國原廠高規格訊號處理晶片，搭配 3.4Gbps 單通道介面頻寬與 10.2Gbps 系統總頻寬設計，具備優異的雜訊抑制與訊號還原能力，有效降低傳輸延遲與干擾，確保 HDMI 4K 影音、3G-SDI 攝影機訊號等多元格式內容穩定無失真傳輸。

LCD 面板即時顯示與斷電記憶

前方面板配備直觀 LCD 狀態顯示，可即時呈現輸入輸出對應關係與系統運作狀態，便於現場人員快速確認與調整。支援關機記憶功能，重新啟動後自動恢復上次切換設定，減少重複操作時間，提升系統維運效率。

詳細說明

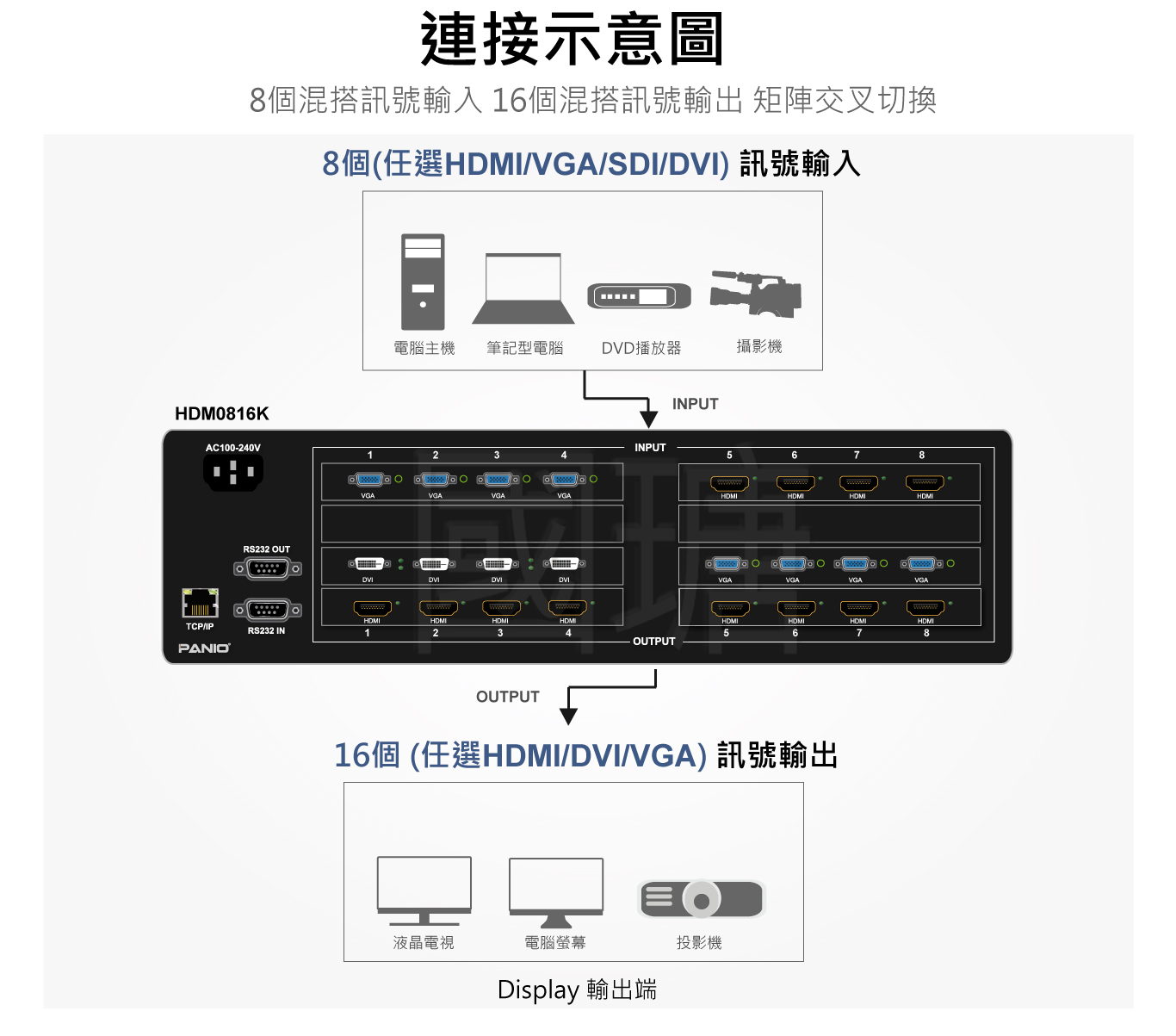

8進16出混搭訊號矩陣架構：HDM0816K 具備 8 組混合介面輸入（HDMI、DVI、VGA+音訊、3G-SDI 任選）與 16 組輸出（HDMI、DVI、VGA+音訊任選），適合廣播電視、指揮控制中心、多媒體會議室、數位看板與監控中心等需要多訊號靈活調度的專業應用場域。
支援 4K@30Hz 高解析輸出：HDMI 通道符合 HDMI 1.4b 標準，最高支援 3840x2160 @30Hz；DVI 與 VGA 通道最高達 1920x1200 @60Hz，向下相容主流商用解析度，兼顧畫質需求與設備相容性。
3G-SDI 專業攝影訊號輸入：支援 3G-SDI 作為輸入介面，解析度達 1080P @60Hz，相容 SMPTE 259M、SMPTE 292M、SMPTE 424M 及 ITU 標準，適合廣播攝影機、SDI 訊號源直接整合至矩陣系統，無需額外轉換設備。
支援 HDCP 1.4 版權保護：可對應藍光播放器、數位機上盒與其他受 HDCP 保護的影音設備，確保受保護內容在矩陣系統中正常傳輸與顯示，符合廣播與商業授權應用需求。
EDID 智慧管理提升相容性：內建 EDID 自動調整機制，可精準識別並匹配不同品牌與規格的顯示設備，有效解決黑屏、解析度錯誤與不滿屏等問題，降低系統整合與維護成本。
美國高規核心晶片：採用美國原廠專業訊號處理晶片，單通道介面頻寬達 3.4Gbps，系統總頻寬 10.2Gbps，具備優異的雜訊抑制與訊號還原能力，確保多路訊號同時高速穩定傳輸，維持高品質影音輸出水準。
多元控制模式：支援遙控器、面板按鍵、RS-232 與 TCP/IP 網路遠端管理等控制方式，可整合至 Crestron、AMX 等中央控制系統，滿足本機操作與遠端集中管理的雙重需求。
LCD 面板即時狀態顯示：前方面板配備 LED 顯示，可即時呈現輸入輸出對應設定與設備運作狀態，便於現場人員快速確認切換結果，降低維運難度。
支援關機記憶功能：系統重新啟動後自動恢復上次的切換設定，無需重新配置，有效降低現場人員的操作負擔，提升整體使用效率。
19 吋標準機架安裝：符合 19 吋機架標準規格，可直接安裝至專業設備機櫃中，整合佈線管理，打造整潔高效的影音控制機房。
廣泛應用場域適配：適用於廣播電視台、多媒體會議中心、指揮控制中心、教育訓練機構、大型展演活動、數位看板系統與安防監控中心等需要高度靈活訊號調度的專業環境。

規格

型號	HDM0816K
輸入介面	8 x 任選 HDMI (Type A Female) / DVI / VGA+3.5mm / 3G-SDI
輸出介面	16 x 任選 HDMI (Type A Female) / DVI / VGA+3.5mm
支援解析度	HDMI：3840x2160 @30Hz；DVI／VGA：1920x1200 @60Hz；3G-SDI：1080P @60Hz；向下相容
控制方式	遙控器、面板按鍵、RS-232、TCP/IP
協定標準	支援 HDMI 1.4b、HDCP 1.4、EDID 管理；3G-SDI 相容 SMPTE 259M／292M／424M 及 ITU 標準
連接線材長度	輸入及輸出各可接最長 5 米 HDMI 線材，超過此長度建議搭配 PANIO 延長器延伸距離
重量	6.8 公斤
電源供應	AC 110V-240V 50/60Hz
狀態顯示	前方面板 LCD 顯示
尺寸 (WxDxH)	483 × 309 × 133 mm
擴充能力	模組化設計，支援彈性介面配置，適合中大型系統擴建需求
安裝方式	支援 19 吋標準機架安裝

貼心叮嚀

請依所選輸入介面模組（HDMI／DVI／VGA／3G-SDI）使用對應規格之合格認證線材，以確保訊號品質與系統穩定性。
HDMI 輸入與輸出線材建議各不超過 5 米，以維持 4K 訊號最佳傳輸品質；若需超過此距離，建議搭配 PANIO 原廠 HDMI 延長器使用。
不建議使用未經原廠認證之轉接器、分配器或切換設備，以免影響混搭介面相容性及訊號穩定性。
TCP/IP 遠端管理功能需確保設備與控制端處於同一網段或正確完成網路路由設定，以確保遠端控制正常運作。
請搭配原廠認證電源供應器，避免電壓不穩造成設備損壞，並確保長時間穩定運作。
基於運送安全考量，遙控器出貨時不附電池，請另行準備 AAA 電池。

包裝內容物

1 X HDM0816K 8進16出混搭訊號矩陣切換器主機
1 X 遙控器（內無電池）
1 X 電源線
1 X 說明書

8進16出 混搭訊號 HDMI 矩陣切換器

4K@30Hz 高畫質混搭影音傳輸

EDID 智慧管理與 HDCP 1.4 相容

支援 RS232 與 TCP/IP 集中遠端管理

19 吋機架式安裝與模組化架構

美國高規晶片加持，傳輸穩定可靠

LCD 面板即時顯示與斷電記憶

支援 4K@30Hz 高解析輸出：HDMI 通道符合 HDMI 1.4b 標準，最高支援 3840x2160 @30Hz；DVI 與 VGA 通道最高達 1920x1200 @60Hz，向下相容主流商用解析度，兼顧畫質需求與設備相容性。

3G-SDI 專業攝影訊號輸入：支援 3G-SDI 作為輸入介面，解析度達 1080P @60Hz，相容 SMPTE 259M、SMPTE 292M、SMPTE 424M 及 ITU 標準，適合廣播攝影機、SDI 訊號源直接整合至矩陣系統，無需額外轉換設備。

支援 HDCP 1.4 版權保護：可對應藍光播放器、數位機上盒與其他受 HDCP 保護的影音設備，確保受保護內容在矩陣系統中正常傳輸與顯示，符合廣播與商業授權應用需求。

EDID 智慧管理提升相容性：內建 EDID 自動調整機制，可精準識別並匹配不同品牌與規格的顯示設備，有效解決黑屏、解析度錯誤與不滿屏等問題，降低系統整合與維護成本。

美國高規核心晶片：採用美國原廠專業訊號處理晶片，單通道介面頻寬達 3.4Gbps，系統總頻寬 10.2Gbps，具備優異的雜訊抑制與訊號還原能力，確保多路訊號同時高速穩定傳輸，維持高品質影音輸出水準。

多元控制模式：支援遙控器、面板按鍵、RS-232 與 TCP/IP 網路遠端管理等控制方式，可整合至 Crestron、AMX 等中央控制系統，滿足本機操作與遠端集中管理的雙重需求。

LCD 面板即時狀態顯示：前方面板配備 LED 顯示，可即時呈現輸入輸出對應設定與設備運作狀態，便於現場人員快速確認切換結果，降低維運難度。

支援關機記憶功能：系統重新啟動後自動恢復上次的切換設定，無需重新配置，有效降低現場人員的操作負擔，提升整體使用效率。

19 吋標準機架安裝：符合 19 吋機架標準規格，可直接安裝至專業設備機櫃中，整合佈線管理，打造整潔高效的影音控制機房。

廣泛應用場域適配：適用於廣播電視台、多媒體會議中心、指揮控制中心、教育訓練機構、大型展演活動、數位看板系統與安防監控中心等需要高度靈活訊號調度的專業環境。
